Esempi pratici per il referencing del supporto centrale Esistono tre diverse possibilità di referencing: ▪ Referencing del supporto centrale con corsa di referencing. Il referencing va eseguito con questo procedimento se…
ð Un esempio: Se si inserisce il valore [100 mm], il PLC controlla quest'area.
Se la catena del supporto centrale copre un tratto di 100 mm, e all'interno
di questo tratto si scopre che manca una bielletta basculante, compare un
messaggio.
ð A questo punto il procedimento è completato.
ü Accettare queste impostazioni, chiudere il dialogo.
1. Accettare l'impostazione cliccando sul pulsante
.
2. Cliccare sul pulsante per chiudere il dialogo.
ü Per passare direttamente alla finestra delle impostazioni del binario successivo:
1. Nella barra degli strumenti inferiore fare clic sul pulsante .
ð Si apre la finestra delle impostazioni per il binario successivo.
ü Per passare direttamente alla finestra delle impostazioni del binario preceden-
te:
1. Nella barra degli strumenti inferiore fare clic sul pulsante
.
ð Si apre la finestra delle impostazioni per il binario precedente.
ü Per passare direttamente alla finestra delle impostazioni della larghezza del
convogliatore:
1. Nella barra degli strumenti inferiore fare clic sul pulsante .
ð Si apre la finestra delle impostazioni per la larghezza del convogliatore.
Descrizione del funzionamento | 6
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 294 / 0
Esempi pratici per il referencing del supporto centrale
Esistono tre diverse possibilità di referencing:
▪ Referencing del supporto centrale con corsa di referencing. Il referencing va
eseguito con questo procedimento se il supporto centrale è dotato di fine-cor-
sa hardware. Seguire l'esempio a).
▪ Referencing del supporto centrale senza corsa di referencing. Il referencing va
eseguito con questo procedimento se il supporto centrale non è dotato di fine-
corsa hardware e ogni binario del convogliatore dispone di una guida fissa.
Seguire l'esempio b).
▪ Referencing del supporto centrale senza corsa di referencing. Il referencing va
eseguito con questo procedimento se il supporto centrale non è dotato di fine-
corsa hardware, e se nei sistemi a più binari le guide dei convogliatori sono ac‐
coppiate meccanicamente. Seguire l'esempio c).
6.17.16
Descrizione del funzionamento | 6
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 295 / 0

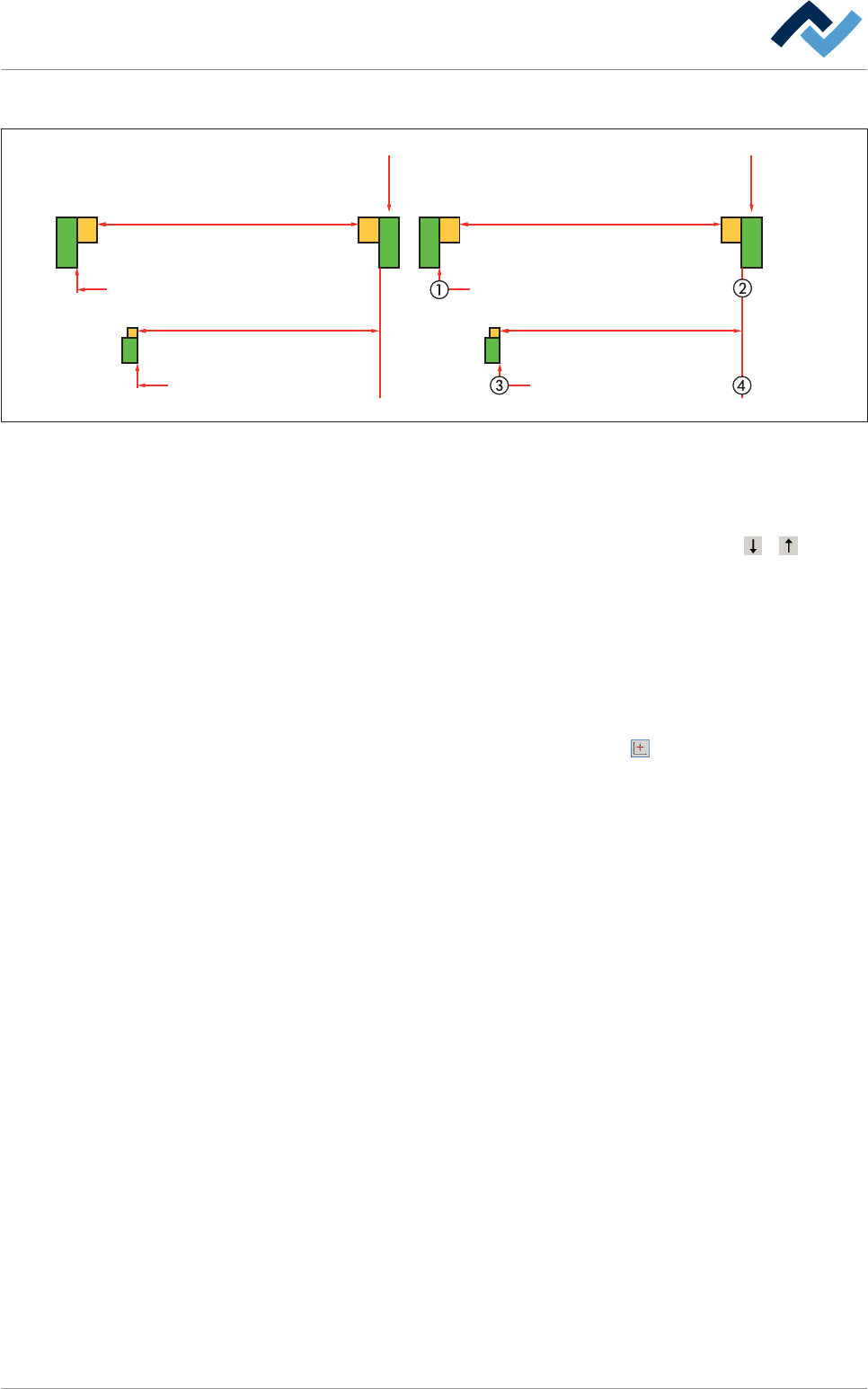

Esempio a), con fine‐corsa hardware, con corsa di referencing
Tratto1
Trave fissa
Punto di riferimento larghezza 1
Larghezza 1
Punto di riferimento
centro 1
Tratto 2
Trave fissa
Punto di riferimento larghezza 2
Larghezza 2
Punto di riferimento
centro 2
Fig. 105: Referencing della regolazione larghezza e del supporto centrale su impianto Dual track
ü Per eseguire il referencing del supporto centrale:
1. Aprire la finestra di dialogo di input [Center support]
2. Nel riquadro [width adjustment center 1] fare clic sul pulsante o senza
rilasciarlo.
ð La guida mobile del convogliatore viene quindi spostata dall'interruttore
hardware di riferimento verso la metà del convogliatore.
ð Una volta che l'interruttore hardware di riferimento non è più occupato:
3. Rilasciare il pulsante.
4. Aprire la finestra delle impostazioni [Motore] Center support:
5. Nel riquadro [Positioning] fare clic sul pulsante
.
ð Il referencing viene avviato. La guida mobile del convogliatore viene spo-
stata verso il finecorsa hardware solo fino a quando il finecorsa non è nuo-
vamente occupato. Il motore viene arrestato e spostato quindi brevemen-
te nel senso opposto. Per il motore è stato eseguito un referencing. L'indi-
catore di stato [Motor is referenced] è verde.
6. Misurare la distanza effettiva (3) – (4) tra la guida fissa del convogliatore e il
supporto centrale.
ð Se il valore misurato corrisponde al [Actual value] visualizzato, il referencing è
completato.
