Indicatori di stato nel riquadro [ ISAL sensor] ▪ [Hardware signal]: Visualizza lo stato del sensore. Se il PCB viene registrato dal sensore il LED appare verde. Questo stato viene inoltrato al PLC. ▪ [Software signal]: …
Indicatori di stato nel riquadro [ISEL sensor]
▪ [Hardware signal]: Visualizza lo stato del sensore. Se il PCB viene registrato dal
sensore il LED appare verde. Questo stato viene inoltrato al PLC.
▪ [Software signal]: Visualizza lo stato del PLC. Se il PCB viene riconosciuto dal
software come sicuro il LED appare verde.
▪ [Software impulse counter]: Messaggio visualizzato a fini di servizio e diagnosti-
ci.
Monitoraggio del sensore
ü Per monitorare il sensore e visualizzare un messaggio:
1. Fare clic sul campo di input [Max. time detection] e inserire un valore in [s].
ð Un esempio: Se in questa finestra si indica un valore di [60 s], appare un
messaggio non appena il sensore resta occupato per più di 60 secondi.
ð A questo punto il procedimento è completato.
Indicatori di stato nel riquadro [LGA sensor]
▪ [Hardware signal]: Visualizza lo stato del sensore. Se il PCB viene registrato dal
sensore il LED appare verde. Questo stato viene inoltrato al PLC.
▪ [Software signal]: Visualizza lo stato del PLC. Se il PCB viene riconosciuto dal
software come sicuro il LED appare verde.
▪ [Software impulse counter]: Messaggio visualizzato a fini di servizio e diagnosti-
ci.
Monitoraggio del sensore
ü Per monitorare il sensore e visualizzare un messaggio:
1. Fare clic sul campo di input [Max. time detection] e inserire un valore in [s].
ð Un esempio: Se in questa finestra si indica un valore di [60 s], appare un
messaggio non appena il sensore resta occupato per più di 60 secondi.
ð A questo punto il procedimento è completato.
Descrizione del funzionamento | 6
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 305 / 0
Indicatori di stato nel riquadro [ISAL sensor]
▪ [Hardware signal]: Visualizza lo stato del sensore. Se il PCB viene registrato dal
sensore il LED appare verde. Questo stato viene inoltrato al PLC.
▪ [Software signal]: Visualizza lo stato del PLC. Se il PCB viene riconosciuto dal
software come sicuro il LED appare verde.
▪ [Software impulse counter]: Messaggio visualizzato a fini di servizio e diagnosti-
ci.
Monitoraggio del sensore
ü Per monitorare il sensore e visualizzare un messaggio:
1. Fare clic sul campo di input [Max. time detection] e inserire un valore in [s].
ð Un esempio: Se in questa finestra si indica un valore di [60 s], appare un
messaggio non appena il sensore resta occupato per più di 60 secondi.
ð A questo punto il procedimento è completato.
Emettere un segnale acustico al superamento del tempo [Max. time
detection]
ü Per emettere un segnale acustico al superamento del tempo:
1. Nel riquadro [Alarm] attivare il checkbox [sound if ISAL max time is reached].
ð Se si supera il tempo [Max. time detection], viene emesso anche un segna-
le acustico.
ð A questo punto il procedimento è completato.
Descrizione del funzionamento | 6
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 306 / 0
Rappresentazione grafica del monitoraggio del PCB
Nel riquadro [Distances] viene rappresentato graficamente lo stato della Board de-
tection. Osservare la seguente figura:
ISEL 1 2 3LGA ISAL4

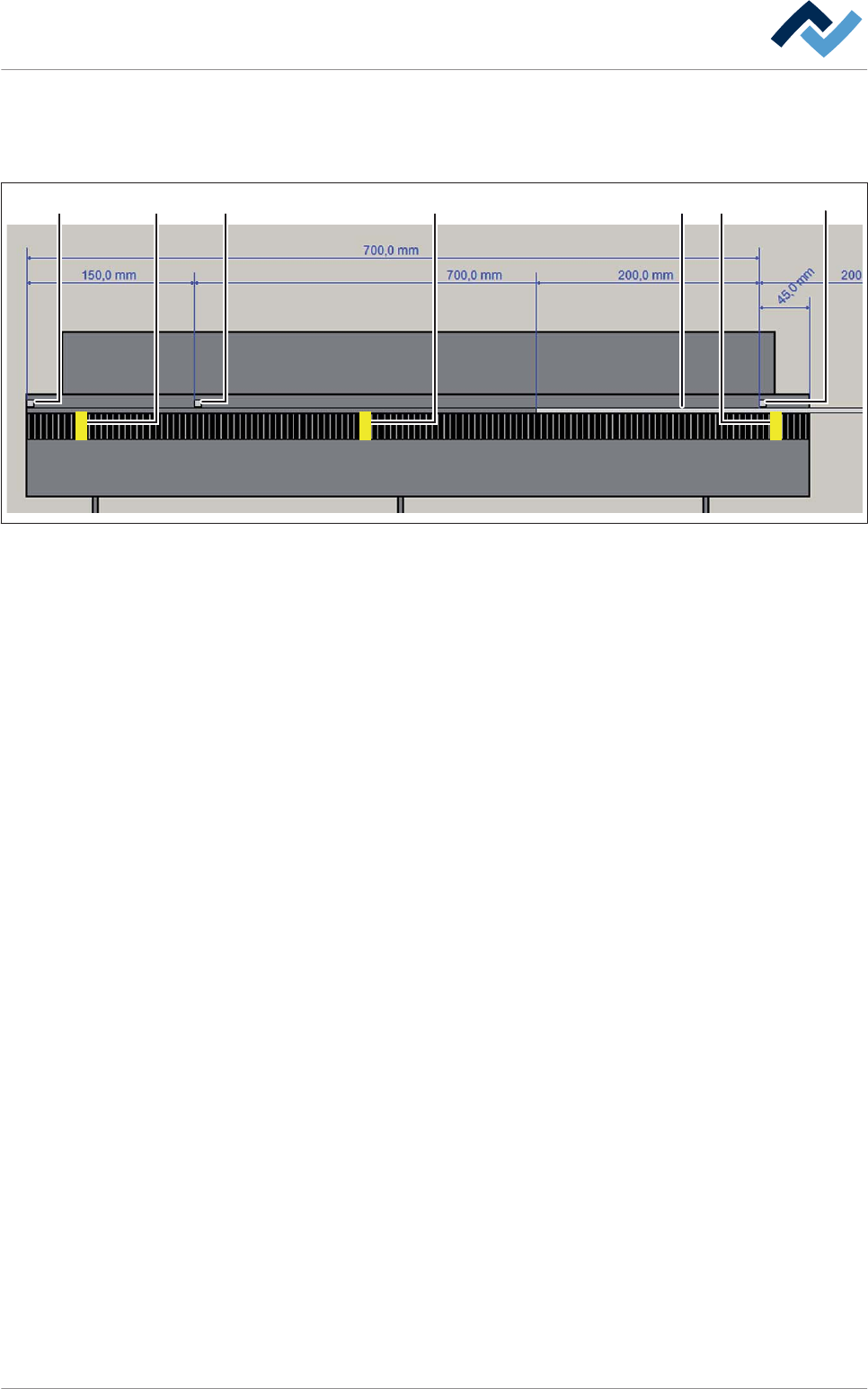

Fig. 113: Rappresentazione grafica della Board detection
▪ Se nella macchina si trova del materiale da saldare, compare un rettangolo gial-
lo. (1...3). Quando il convogliatore è in funzione, i rettangoli si muovono da sini-
stra a destra.
▪ I sensori [ISEL], [LGA] e [ISAL] sono raffigurati come quadratini bianchi. I diversi
colori indicano i diversi stati.
– Bianco: il sensore non è occupato
– Verde: il sensore ha riconosciuto il materiale da saldare
– Rosso: difetto nel sensore o materiale da saldare smarrito
▪ Le distanze dei sensori sono indicate in [mm] e dotate di linee di misura blu.
▪ Il [Tolerance range from sensor ISAL] è raffigurato in forma di linea bianca (4).
Descrizione del funzionamento | 6
