ü Accettare queste impostazioni, chiudere il dialogo. 1. Accettare l'impostazione cliccando sul pulsante . 2. Cliccare sul pulsante per chiudere il dialogo. Descrizione del funzionamento | 6 Ersa GmbH Istruzioni d´u…
Attivare la funzione di monitoraggio in caso di inceppamento del
materiale da saldare o difetto nel riquadro [Congestion monitoring with
sensor ISAL]
ü Per attivare la funzione di monitoraggio:
1. Attivare il checkbox [Create alarm on congestion].
ð Il campo di input [Time until creation of alarm] può ora essere editato.
2. Fare clic sul campo di input [Time until creation of alarm] e inserire un interval-
lo di tempo in [s].
ð Se il sensore ISAL all'uscita della macchina è occupato, questo intervallo di
tempo viene avviato. Una volta trascorso il tempo, se il sensore continua a
essere occupato, si blocca l'ingresso nella macchina e compare un messag-
gio di allarme.
ð A questo punto il procedimento è completato.
Definire l'intervallo di tolleranza del sensore ISAL nel riquadro [Tolerance
range]

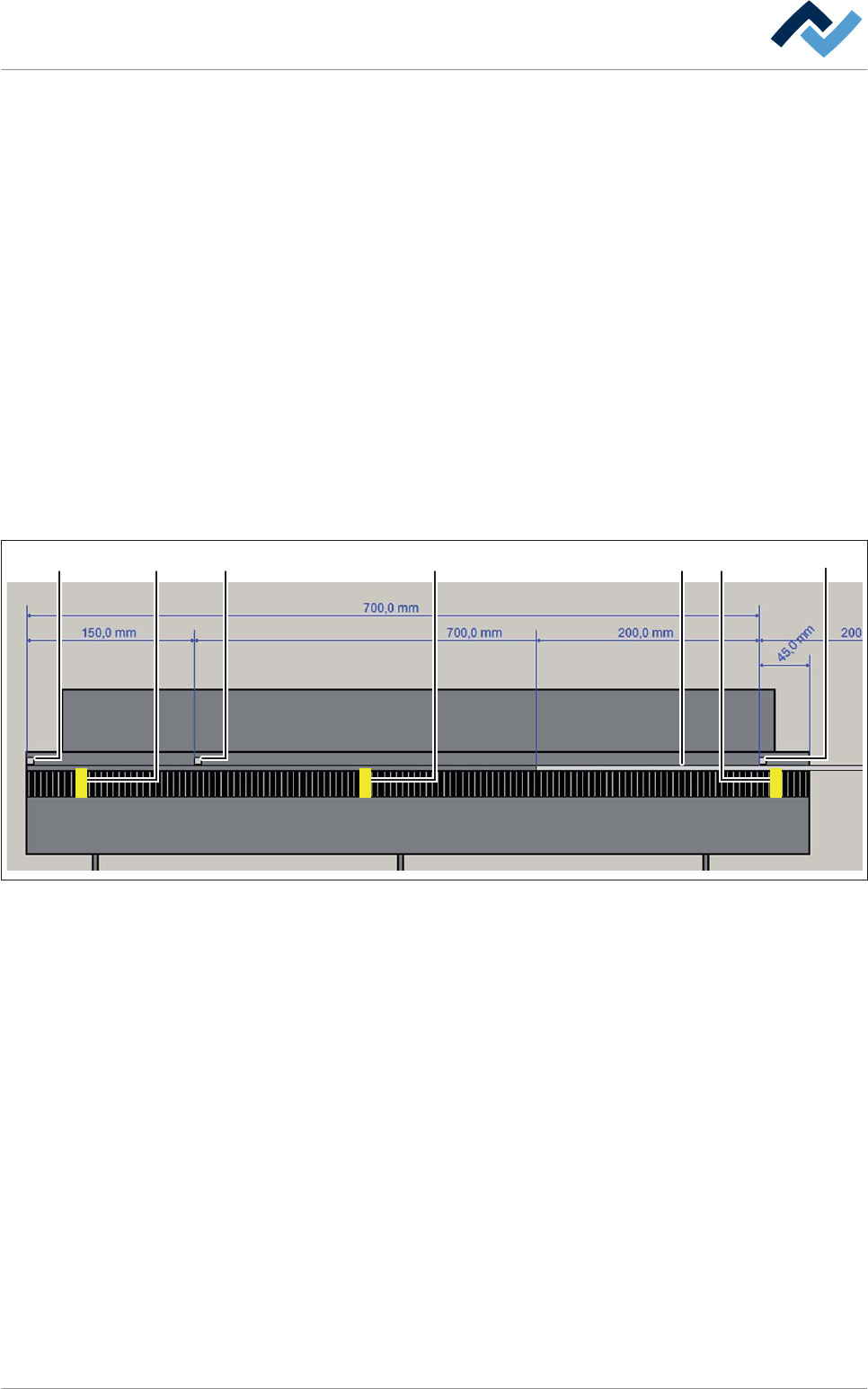

ISEL 1 2 3LGA ISAL4
Fig. 116: L'intervallo di tolleranza (4) del sensore ISAL è raffigurato in forma di linea bianca
ü Per definire l'intervallo di tolleranza:
1. Nel riquadro [Tolerance range] fare clic sul campo di input [Tolerance range
from sensor ISAL] e inserire un valore in [mm].
ð Nel riquadro [Distances] si può osservare come cambi l'intervallo di tolle-
ranza sul sensore ISAL:
ð A questo punto il procedimento è completato.
Attivare il monitoraggio del Board detection tramite il sensore ISAL
ü Attivare il monitoraggio del livello riempimento:
1. Nel riquadro [Tolerance range] attivare il checkbox [alarm, if board is lost].
ð Se dovesse arrivare del materiale da saldare nel [Tolerance range from sen-
sor ISAL], l'indicatore di stato diventa verde [Expect board].
ð Se il materiale da saldare non viene registrato sul sensore entro l'intervallo
di tempo, si blocca l'ingresso nella macchina e compare un messaggio di al-
larme.
Descrizione del funzionamento | 6
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 311 / 0
ü Accettare queste impostazioni, chiudere il dialogo.
1. Accettare l'impostazione cliccando sul pulsante .
2. Cliccare sul pulsante per chiudere il dialogo.
Descrizione del funzionamento | 6
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 312 / 0
Finestre delle impostazioni delle interfaccia Inline
Queste finestre dispongono di diversi indicatori di stato per le interfaccia Inline. A
seconda della configurazione della macchina, cambiano le finestre. In questo esem-
pio descriviamo le finestre dei Inline interface [SMEMA] in ingresso e in uscita.
AVVERTENZA
Documenti integrativi
Consultare il documento [90342_EA_SMEMA] sul supporto dati [product_da-
ta_reflow], che è parte della dotazione di consegna.
Qui ci limitiamo a descrivere le finestre di dialogo del binario 1 del convogliatore;
esse valgono analogamente per tutti gli altri binari di convogliatore.
Su questo argomento consultare anche il capitolo Finestra di dialogo di input [Con-
vogliatore] [} 270].
6.17.19
