Finestre delle impostazioni delle interfaccia Inline
Queste finestre dispongono di diversi indicatori di stato per le interfaccia Inline. A
seconda della configurazione della macchina, cambiano le finestre. In questo esem-
pio descriviamo le finestre dei Inline interface [SMEMA] in ingresso e in uscita.
AVVERTENZA
Documenti integrativi
Consultare il documento [90342_EA_SMEMA] sul supporto dati [product_da-
ta_reflow], che è parte della dotazione di consegna.
Qui ci limitiamo a descrivere le finestre di dialogo del binario 1 del convogliatore;
esse valgono analogamente per tutti gli altri binari di convogliatore.
Su questo argomento consultare anche il capitolo Finestra di dialogo di input [Con-
vogliatore] [} 270].
6.17.19
Descrizione del funzionamento | 6
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 313 / 0
Inline interface infeed SMEMA
ü Aprire la finestra di dialogo delle impostazioni [Inline interface infeed SMEMA]:
1. Aprire la finestra di dialogo di input [Conveyor]
2. Nel riquadro [Conveyor 1] fare clic sul pulsante .
ð Si apre la finestra delle impostazioni:
Inline interface infeed SMEMA Conveyor 1 Settings
Signals of inline interface SMEMA
Active
Interface configured
Interface active
Inside machine
ISEL sensor
Sensor ISEL hardware signal
Sensor ISEL software signal
Number of boards
Current step
Step
Conveyor track not ready
'Not busy' send to N-1
'Fault cascade error free' send to N-1
Conveyor 1
Conveyor active
Conveyor track is ready
Outfeed ready
Separation
Separation active
Board separation time
Edit value
Set value
Actual value
Board separation distance
Edit value
Maintenance mode
Board reliable in machine
Error inline interface in infeed
Error active
Monitoring time for error active
Board reliable in machine active
Waiting time
Edit value
Set value
Actual value
Time actual value
release
release of N - 1 only in automatic
User needs to release infeed after change to automatic mode
s
s
s
mm
Hardware signals: Send to conveyor
'Board available' received from N-1
Hardware signals: Send from conveyor

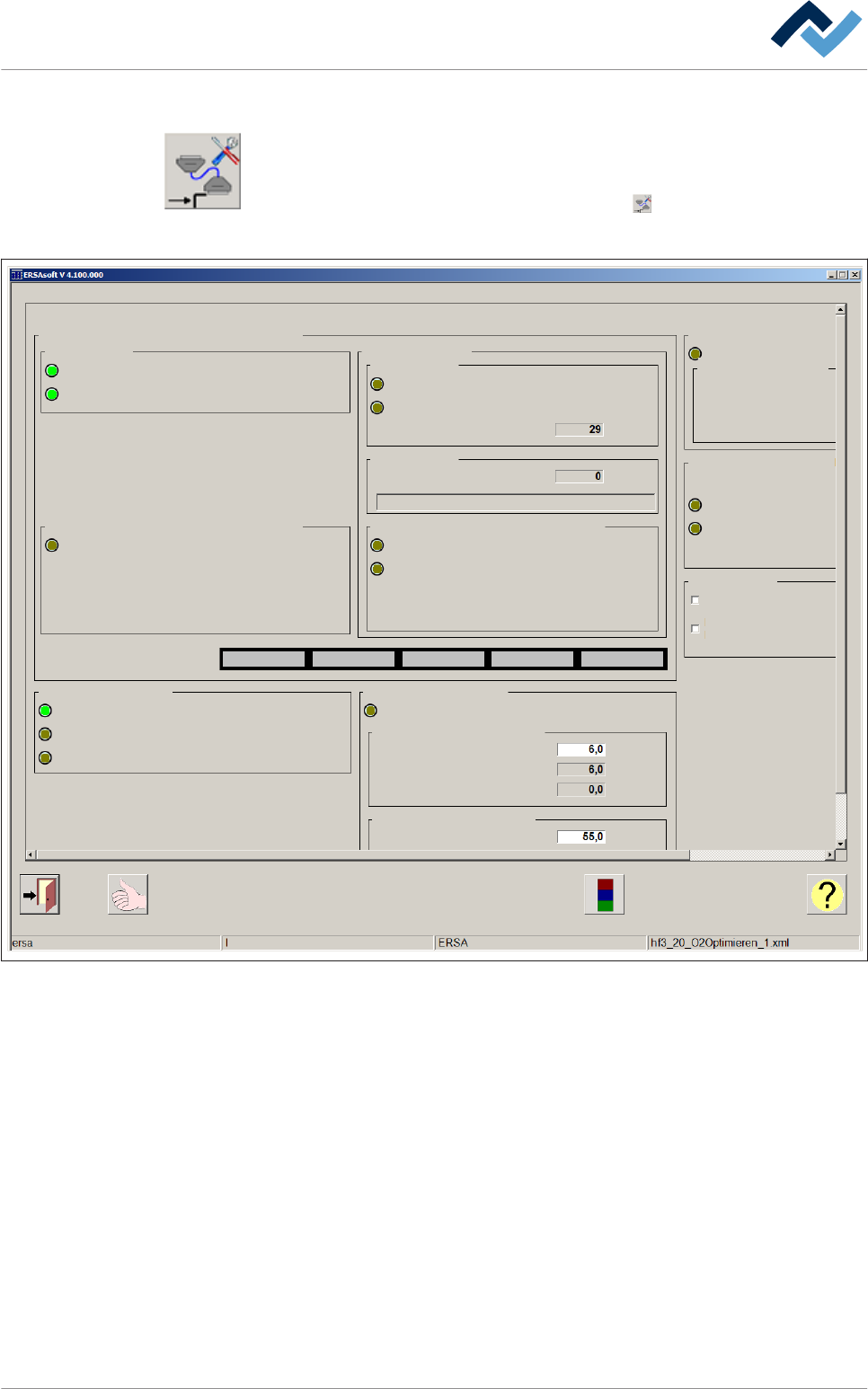

Fig. 117: La finestra di dialogo delle impostazioni [Inline interface infeed SMEMA]
Stato del segnale delle Inline interface nel riquadro [Signals of inline
interface SMEMA]
Nel riquadro [Active]:
▪ [Interface configured]
▪ [Interface active]
Nel riquadro [Hardware signals: Send to conveyor]:
▪ ['Board available' received from N-1]
Nel riquadro [Inside machine]:
▪ ISEL sensor [Sensor ISEL hardware signal]
▪ ISEL sensor[Sensor ISEL software signal]
▪ ISEL sensor [Number of boards]
▪ Step [Current step]
Descrizione del funzionamento | 6
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 314 / 0
▪ Hardware signals: Send from conveyor ['Not busy' send to N-1]
▪ Hardware signals: Send from conveyor ['Fault cascade error free' send to N-1]
Stato del segnale del convogliatore nel riquadro [Conveyor 1]
▪ [Conveyor active]
▪ [Conveyor track is ready]
▪ [Outfeed ready]
Stato dell'isolamento del materiale da saldare nel riquadro [Separation]
▪ [Separation active]
▪ Board separation time [Edit value]
▪ Board separation time [Set value]
▪ Board separation time [Actual value]
▪ Board separation distance [Edit value]
▪ Board separation distance [Set value]
▪ Board separation distance [Actual value]
Riquadro [Board reliable in machine]
▪ [Board reliable in machine active]
▪ Waiting time [Edit value]
▪ Waiting time [Set value]
▪ Waiting time [Actual value]
Riquadro [Error inline interface in infeed]
▪ [Time till error INLINE infeed]
▪ [Error active]
▪ [Monitoring time for error active]
▪ [Time actual value]
Riquadro [release]
▪ [release of N - 1 only in automatic]
▪ [User needs to release infeed after change to automatic mode]
Osservare la seguente figura:
Impianto di
saldatura
Impianto a
monte
Impianto
successivo
Interfaccia
SMEMA / WMW
n + 1n - 1 n

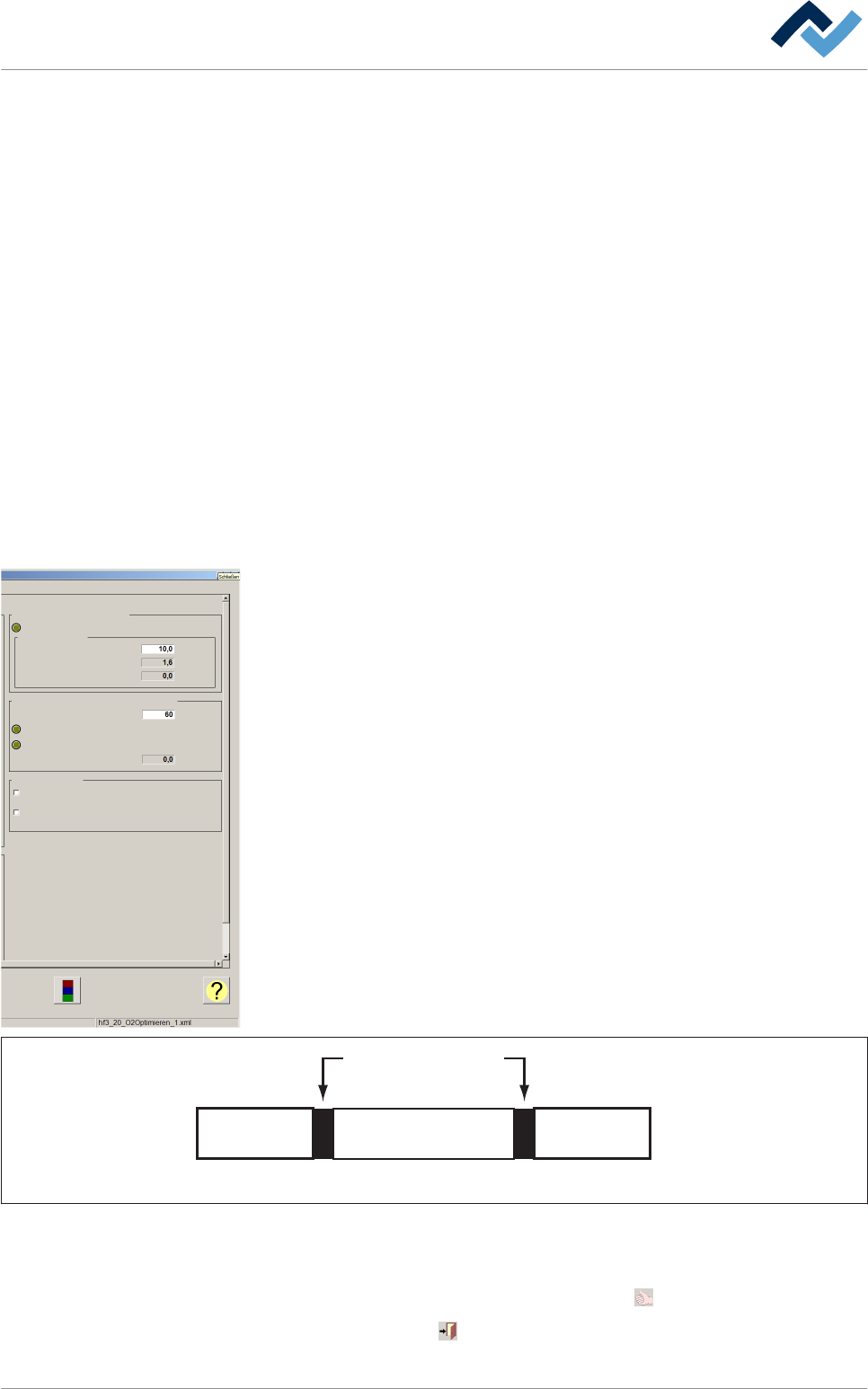

Fig. 118: Rappresentazione schematica degli impianti e delle interfacce
ü Accettare queste impostazioni, chiudere il dialogo.
1. Accettare l'impostazione cliccando sul pulsante .
2. Cliccare sul pulsante per chiudere il dialogo.
Board reliable in machine
Board reliable in machine active
Waiting time
Edit value
Set value
Actual value
Error inline interface in infeed
Error active
Monitoring time for error active
Time actual value
release
release of N - 1 only in automatic
User needs to release infeed after change to automatic mode
mm
s
s
s
s
Time till error INLINE infeed
