Il riquadro [ Stand‐by mode] ü Per attivare [Stand-by mode]: 1. Attivare il checkbox [Active]. ð La finestra di dialogo viene attivata, i campi di input e i checkbox possono esse- re modificati. È possibile impostare le …
Finestra delle impostazioni [Generali]
In questa finestra di dialogo è possibile effettuare impostazioni generali.
AVVERTENZA
Nessuna modifica possibile?
Per l'accesso a questa finestra di dialogo sono necessari i diritti di utente [Proper-
ty pages]. Senza nome utente e password, le impostazioni possono essere sola-
mente visualizzate. Se in questo caso dovesse essere visualizzata la richiesta di
password premere il pulsante [ESC ] sulla tastiera oppure fare clic sul pulsante
[Cancel].
Modalità standby e modalità sleep
ü Per aprire la finestra delle impostazioni [General]:
1. Aprire la finestra di dialogo di avvio.
2. Nella barra degli strumenti inferiore della finestra di dialogo di avvio fare clic
sul pulsante
.
ð Si apre la finestra delle impostazioni [General]:
General
Settings
Maintenance mode
Stand-by mode
Active
Reduction of cooling blower in stand-by mode active
Reduction of N2 in stand-by mode active
Reduction to ppm-value
Time to set stand-by mode active
Reduction of temperature in stand-by mode
Value of N2 in stand-by mode
Value of N2 in stand-by mode
General
Show set value temperature of modules in start dialog
Display all zones
Display module info
Show checkbox "Board simulation"
Conveyor
Conveyor can not be switched off, if board is in machine
Empty machine on start of soldering program
Board detection
Enter infeed and outfeed unit separately
Active
Sleep-mode
Time to set sleep-mode active
Productname
Dialog to enter 'productname' before start of soldering program
Display product administration
Product administration
Assignment: product name - soldering program
Library "ERSA" is default
Service message if data are invalid
Waiting message if product administration is empty
Service message if product administration is empty
Product administration editable via RS232
RS232
Usage of productname
1 - Use productname exclusively for soldering report
min
°C
%
ppm
min

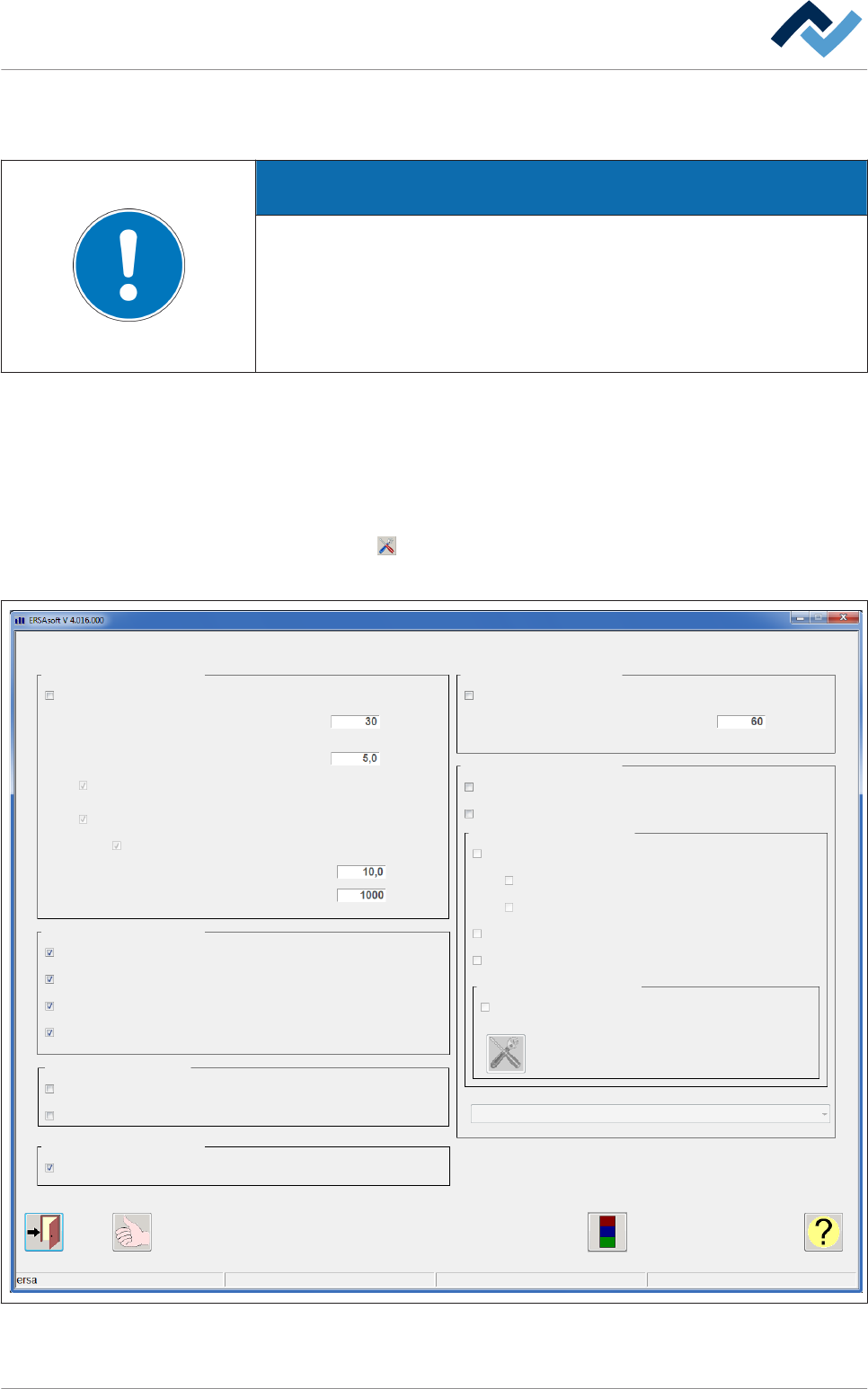

Fig. 121: Finestra delle impostazioni [Generali]
6.17.20
6.17.20.1
Descrizione del funzionamento | 6
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 318 / 0
Il riquadro [Stand‐by mode]
ü Per attivare [Stand-by mode]:
1. Attivare il checkbox [Active].
ð La finestra di dialogo viene attivata, i campi di input e i checkbox possono esse-
re modificati. È possibile impostare le seguenti funzioni:
ü Dopo un certo tempo la macchina deve passare alla modalità [Stand-by mode]:
1. Fare clic sul campo di input [Time to set stand-by mode active] e inserire un
valore in [min].
2. Fare clic sul campo di input [Reduction of temperature in stand-by mode] e in-
serire un valore in [°C].
ð Le temperature delle zone di riscaldamento verranno abbassate di questo
valore.
3. Attivare il checkbox [Reduction of cooling blower in stand-by mode active].
ð Ora le velocità dei ventilatori vengono ridotte in [Stand-by mode].
4. Attivare il checkbox [Reduction of N2 in stand-by mode active].
ð La funzione è attiva.
5. Se si desidera diminuire il valore di N2 di una certa percentuale, disattivare il
checkbox [Reduction to ppm-value] e inserire la percentuale nel campo di input
[Value of N2 in stand-by mode (%)].
6. Se si desidera diminuire il valore di N2 fino a un certo valore in ppm, attivare il
checkbox [Reduction to ppm-value] e inserire il valore nel campo di input [Va-
lue of N2 in stand-by mode (ppm)].
ð A questo punto il procedimento è completato.
1. Rilevare l'impostazione facendo clic sul pulsante
.
La funzione a questo punto è attiva. A questo scopo devono essere soddisfatte le
seguenti condizioni:
▪ La macchina si trova in modalità [Automatic mode] o [Automatic mode con Co-
de mode]
▪ All'interno della macchina non c'è materiale da saldare
▪ All'ingresso della macchina non c'è materiale da saldare.
Solo se queste condizioni sono soddisfatte, comincia a scorrere il tempo impostato.
Se allo scadere del tempo le condizioni continuano a risultare soddisfatte, la mac-
china passa in modalità [Stand-by mode] e procede come segue:
▪ Tutte le velocità dei ventilatori vengono ridotte al minimo possibile.
▪ Le temperature delle zone di riscaldamento diminuiscono del valore impostato.
▪ Il valore di N2 scende al livello impostato.
Riquadro [Sleep‐mode]
ü Per attivare [Sleep-mode]:
1. Nel riquadro [Sleep-mode] attivare il checkbox [Active].
ð La finestra di dialogo viene attivata, il campo di input [Time to set sleep-mode
active] può essere modificato.
ü Dopo un certo tempo la macchina deve passare alla modalità [Sleep-mode]:
Descrizione del funzionamento | 6
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 319 / 0
1. Fare clic sul campo di input [Time to set sleep-mode active] e inserire un valore
in [min].
ð A questo punto il procedimento è completato.
1. Rilevare l'impostazione facendo clic sul pulsante .
La funzione a questo punto è attiva. A questo scopo devono essere soddisfatte le
seguenti condizioni:
▪ La macchina si trova in modalità [Automatic mode] o [Automatic mode con Co-
de mode]
▪ All'interno della macchina non c'è materiale da saldare
▪ All'ingresso della macchina non c'è materiale da saldare.
Solo quando queste condizioni sono soddisfatte, comincia a scorrere il tempo im-
postato. Se allo scadere del tempo le condizioni continuano a risultare soddisfatte,
la macchina passa in modalità [Sleep-mode] e procede come segue:
▪ Tutti i moduli vengono spenti. Il convogliatore continua a funzionare.
AVVERTENZA
Documenti integrativi
Le funzioni [Stand-by mode] e [Sleep-mode] sono utilizzabili separatamente o in
combinazione tra loro. Consultare il documento [253446] sul supporto dati [pro-
duct_data_reflow], che è parte della dotazione di consegna.
A questo proposito vedere anche
2 Il simbolo delle zone e le relative funzioni [} 244]
2 Visualizzazione informazioni e guasti nella finestra di dialogo di input [Info uni-
tà] [} 245]
2 Selezione e avvio di un programma saldatura [} 193]
