Preimpostazioni generali General Settings Maintenance mode Stand-by mode Active Reduction of cooling blower in stand-by mode active Reduction of N2 in stand-by mode active Reduction to ppm-value Time to set stand-by mode…
1. Fare clic sul campo di input [Time to set sleep-mode active] e inserire un valore
in [min].
ð A questo punto il procedimento è completato.
1. Rilevare l'impostazione facendo clic sul pulsante .
La funzione a questo punto è attiva. A questo scopo devono essere soddisfatte le
seguenti condizioni:
▪ La macchina si trova in modalità [Automatic mode] o [Automatic mode con Co-
de mode]
▪ All'interno della macchina non c'è materiale da saldare
▪ All'ingresso della macchina non c'è materiale da saldare.
Solo quando queste condizioni sono soddisfatte, comincia a scorrere il tempo im-
postato. Se allo scadere del tempo le condizioni continuano a risultare soddisfatte,
la macchina passa in modalità [Sleep-mode] e procede come segue:
▪ Tutti i moduli vengono spenti. Il convogliatore continua a funzionare.
AVVERTENZA
Documenti integrativi
Le funzioni [Stand-by mode] e [Sleep-mode] sono utilizzabili separatamente o in
combinazione tra loro. Consultare il documento [253446] sul supporto dati [pro-
duct_data_reflow], che è parte della dotazione di consegna.
A questo proposito vedere anche
2 Il simbolo delle zone e le relative funzioni [} 244]
2 Visualizzazione informazioni e guasti nella finestra di dialogo di input [Info uni-
tà] [} 245]
2 Selezione e avvio di un programma saldatura [} 193]
Descrizione del funzionamento | 6
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 320 / 0
Preimpostazioni generali
General
Settings
Maintenance mode
Stand-by mode
Active
Reduction of cooling blower in stand-by mode active
Reduction of N2 in stand-by mode active
Reduction to ppm-value
Time to set stand-by mode active
Reduction of temperature in stand-by mode
Value of N2 in stand-by mode
Value of N2 in stand-by mode
General
Show set value temperature of modules in start dialog
Display all zones
Display module info
Show checkbox "Board simulation"
Conveyor
Conveyor can not be switched off, if board is in machine
Empty machine on start of soldering program
Board detection
Enter infeed and outfeed unit separately
Active
Sleep-mode
Time to set sleep-mode active
Productname
Dialog to enter 'productname' before start of soldering program
Display product administration
Product administration
Assignment: product name - soldering program
Library "ERSA" is default
Service message if data are invalid
Waiting message if product administration is empty
Service message if product administration is empty
Product administration editable via RS232
RS232
Usage of productname
1 - Use productname exclusively for soldering report
min
°C
%
ppm
min

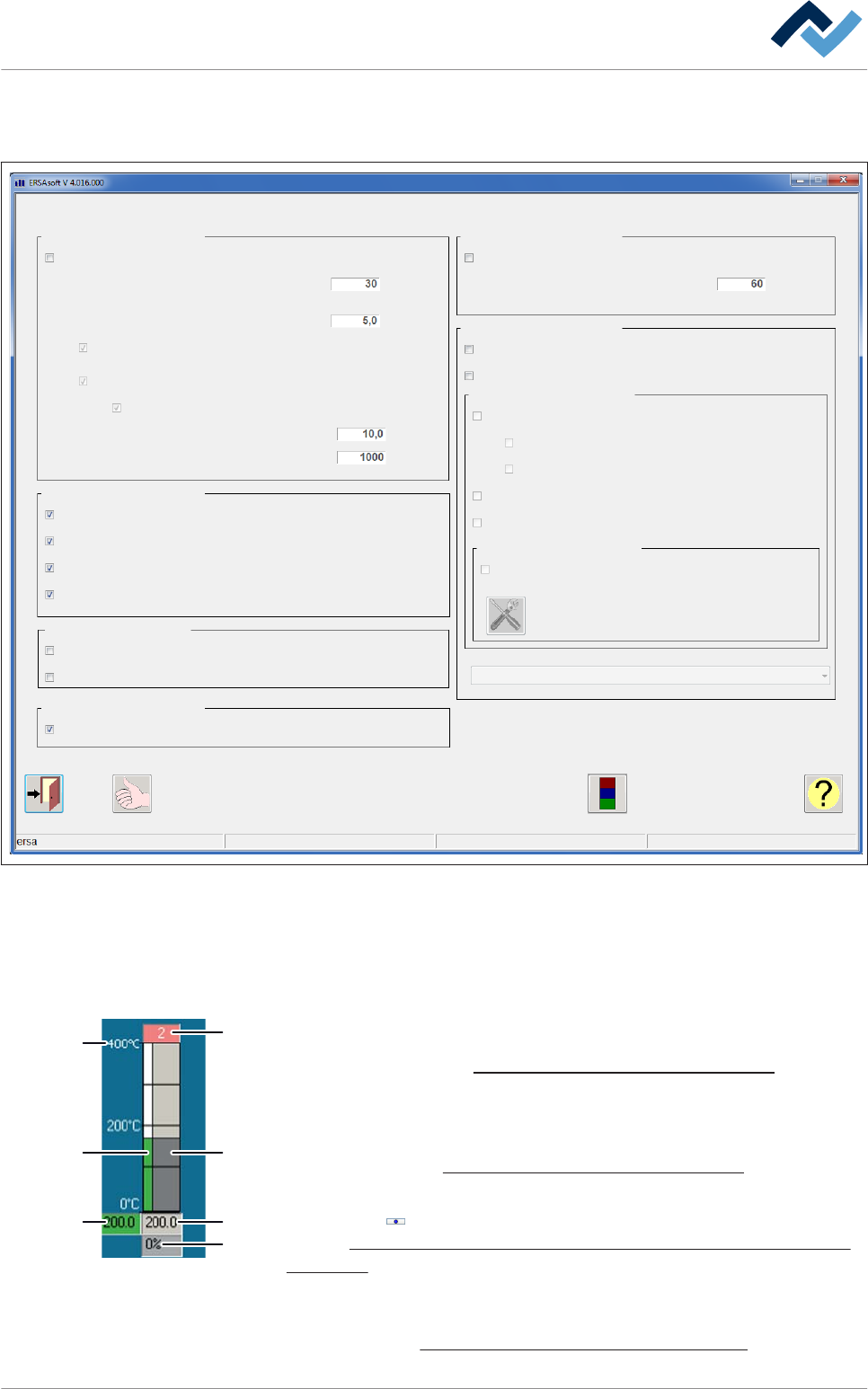

Fig. 122: Finestra delle impostazioni [Generali]
Riquadro [General]
Nel riquadro [General] si possono effettuare le pre-impostazioni dell'interfaccia
utente.
▪ [Show set value temperature of modules in start dialog]: Attivare il checkbox se
si vogliono indicare i valori nominali (3) nei simboli delle zone. A questo propo-
sito consultare il capitolo Il simbolo delle zone e le relative funzioni [} 244].
▪ [Display all zones]: Attivare il checkbox se nella finestra di dialogo di avvio de-
vono essere rappresentate anche zone senza termoelementi integrati. Verran-
no visualizzati i valori effettivi della zona sul lato opposto. A questo proposito
consultare il capitolo
Il simbolo delle zone e le relative funzioni [} 244].
▪ [Display module info]: Attivare il checkbox se si vuole visualizzare il simbolo
[Moduleinfo] nell'interfaccia utente. A questo proposito consultare il
capitolo Visualizzazione informazioni e guasti nella finestra di dialogo di input
[Info unità] [} 245].
▪ [Show checkbox "Board simulation"]: Visualizza il checkbox [Board simulation]
nella finestra di dialogo di input [Select soldering program]. A questo riguardo,
leggere il capitolo Selezione e avvio di un programma saldatura [} 193].
6.17.20.2
1
4
5
6
2
3
7
Descrizione del funzionamento | 6
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 321 / 0
Riquadro [Conveyor]
▪ [Conveyor can not be switched off, if board is in machine]: Con il checkbox atti-
vato non è possibile spegnere i convogliatori finché ci sono PCB all'interno della
macchina.
▪ [Empty machine on start of soldering program]:
Riquadro [Board detection]
▪ [Enter infeed and outfeed unit separately]: Attivare il checkbox se si desidera
che nella finestra delle impostazioni [Board detection] sia visualizzato il riqua-
dro [Exit unit]. Se il checkbox è disattivato sarà visualizzato solo il riquadro [In-
feed unit]. A questo riguardo, leggere il capitolo
Finestra di dialogo di input
[Monitoraggio PCB] [} 298].
Riquadro [Productname]
▪ [Dialog to enter 'productname' before start of soldering program]: Attivare il
checkbox. A questo punto, se si attiva un programma di saldatura, compare
una finestra di dialogo di input in cui occorre innanzitutto inserire un nome di
prodotto. Se il checkbox non è attivato, è possibile attivare il programma di sal-
datura senza inserire il nome prodotto.
▪ [Display product administration]: Attivare il checkbox. In questo modo i check-
box nel riquadro [Product administration] diventano modificabili.
Riquadro [Product administration]
▪ [Usage of productname]: Se prima dell'avvio di un programma di saldatura era
stato inserito il nome di programma, ora è possibile selezionare dal menu a
tendina dove utilizzare questo nome del prodotto:
– Nel report di saldatura
– Nel sistema di tracciabilità
– Nella tabella codici
