Riquadro [ N2 pressure measurement ]: ▪ [Pressure]: Visualizza la pressione attuale dell'alimentazione in loco dell'azoto in [mbar]. Riquadro [ Additional O2 controlling/N2 actuator ]: Questo riquadro è visibil…
Eseguire le impostazioni per il controllo dell'ossigeno residuo
ü Per eseguire le impostazioni per il controllo dell'ossigeno residuo:
1. Se l'ingresso dell'azoto non è acceso, non è possibile inserire un valore impo-
stato per il controllo dell'ossigeno residuo, il campo non può essere editato!
Nel riquadro [Nitrogen (N2)] fare clic sul pulsante
.
ð Tale pulsante permette di attivare l'ingresso dell'azoto. Il pulsante può as-
sumere colori diversi. Sono possibili i seguenti colori:
▪ Grigio: l'ingresso dell'azoto è spento.
▪ Giallo: la pressione di ingresso dell'azoto è troppo bassa.
▪ Verde: l'ingresso dell'azoto è acceso.
▪ Rosso: c'è un difetto.
1. Nel riquadro [Nitrogen (N2)] inserire nel campo di input [Set value] un valore in
[%] per la valvola N2.
ð Nel riquadro [Residual oxygen (O2)] il campo di input [Set value] diventa
editabile.
2. Inserire nel campo di input [Set value] un valore in [ppm].
3. Nel riquadro [Residual oxygen (O2)] inserire nei campi di input [Tolerance +] e
[Tolerance -] un valore in [ppm].
ð A questo punto il controllo dell'ossigeno residuo è impostato. Nel campo [Ac-
tual value] si vede il contenuto di ossigeno residuo attuale in [ppm]. Tale valore
è visibile anche nella finestra di avvio nella barra degli strumenti inferiore (pul-
sante
).
Campi di visualizzazione e pulsanti nel riquadro [N2 flow measurement]
▪ [N2 Flow counter]: Visualizza il consumo totale di azoto in [m³] a partire dall'ul-
timo azionamento del pulsante
.
▪ [N2 Current flow]: Visualizza il flusso attuale di azoto attraverso la macchina in
[m³/h].
▪ [N2 Current flow average ]: Visualizza il valore medio del flusso di azoto attra-
verso la macchina. Il valore medio viene calcolato su un arco di tempo di circa
30 secondi e visualizzato in [m³/h].
▪ Fare clic sul pulsante per ripristinare il campo [N2 Flow counter].
Descrizione del funzionamento | 6
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 326 / 0
Riquadro [N2 pressure measurement]:
▪ [Pressure]: Visualizza la pressione attuale dell'alimentazione in loco dell'azoto
in [mbar].
Riquadro [Additional O2 controlling/N2 actuator]:
Questo riquadro è visibile solo se la macchina dispone di un ulteriore controllo O2.
Il contenuto di ossigeno residuo viene misurato e regolato in un massimo di altri
due punti di misurazione. I campi di input e visualizzazione corrispondono a quelli
del riquadro [O2 controlling/N2 actuator]. Il campo di visualizzazione [Place of in-
stallation O2] indica la sede di montaggio dei punti di misurazione. La sede di mon-
taggio può essere indicata nella finestra delle impostazioni [Residual oxygen].
Ottimizzare il controllo dell'insufflazione nel riquadro [Tuning blow
control]
ü Per ottimizzare il controllo dell'insufflazione:
1. Nel riquadro [Tuning blow control] fare clic sul pulsante
.
ð A questo punto il controllo dell'insufflazione viene ottimizzato.
ð Durante l'ottimizzazione questo pulsante appare giallo.
2. Lo stato dell'ottimizzazione compare nei campi di visualizzazione.
ð Non appena si conclude il procedimento di ottimizzazione, il pulsante diventa
grigio.
AVVERTENZA
Documenti integrativi
Consultare il documento [253449] sul supporto dati [product_data_reflow], che è
parte della dotazione di consegna.
Cliccare sul pulsante per chiudere il dialogo.
Descrizione del funzionamento | 6
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 327 / 0
Finestra delle impostazioni [Restsauerstoff] (Ossigeno residuo)
In questa finestra di dialogo è possibile eseguire le impostazioni per l'alimentazione
dell'azoto e la misurazione dell'ossigeno residuo. La configurazione standard della
macchina dispone di un solo controllo dell'ossigeno residuo. Il punto di misurazione
si trova nella zona di rifusione. In opzione sono disponibili due punti di misurazione
supplementari per la misurazione della quota di ossigeno residuo.
AVVERTENZA
Modifiche non possibili?
Per l'accesso a questo dialogo occorrono i diritti utente [Set value pages]. Senza il
nome utente e la password, le impostazioni possono essere solo visualizzate. In
questo caso, premere il tasto [ESC] sulla tastiera o cliccare sul pulsante [Cancel]
durante la richiesta di una password.
ü Aprire la finestra di dialogo delle impostazioni [Residual oxygen]:
1. Nella finestra di dialogo di input [N2/O2] fare clic sul pulsante .
ð Si apre la finestra delle impostazioni [Residual oxygen]:
Residual oxygen Settings
Maintenance mode
O2 measuring instrument O2-Measuring points
O2 measuring instrument 2 O2 measuring instrument 3Measuring point closed loop
N2 actuator N2 actuator N2 actuator
N2 Manometer N2 flooding via valve
Monitoring O2 instrument
Off delay time
Monitoring O2 instrument 2
Show O2-button for O2 measuring instrument 2 in start dialog
Monitoring O2 instrument 3
Show O2-button for O2 measuring instrument 3 in start dialog
Evaluation tolerance
Create message at power value 100%
Time to activate message
Tolerance error O2 as waiting message
Maximal normed input signal O2
Minimal normed input signal O2
Measuring place in the machine
Place of installation
Reflow zone in zone 2
Cooling zone 3
Maximal output signal N2
Minimal output signal N2
min
ppm
ppm
mm
mV
mV
Evaluation tolerance Evaluation tolerance
Tolerance error O2 as waiting message
Maximal normed input signal O2
ppm
ppm
Minimal normed input signal O2
Measuring place in the machine mm
Place of installation
Maximal output signal N2
Minimal output signal N2
Tolerance error O2 as waiting message
Maximal normed input signal O2
Minimal normed input signal O2
Measuring place in the machine
Place of installation
Maximal output signal N2
Minimal output signal N2
mV
mV
s

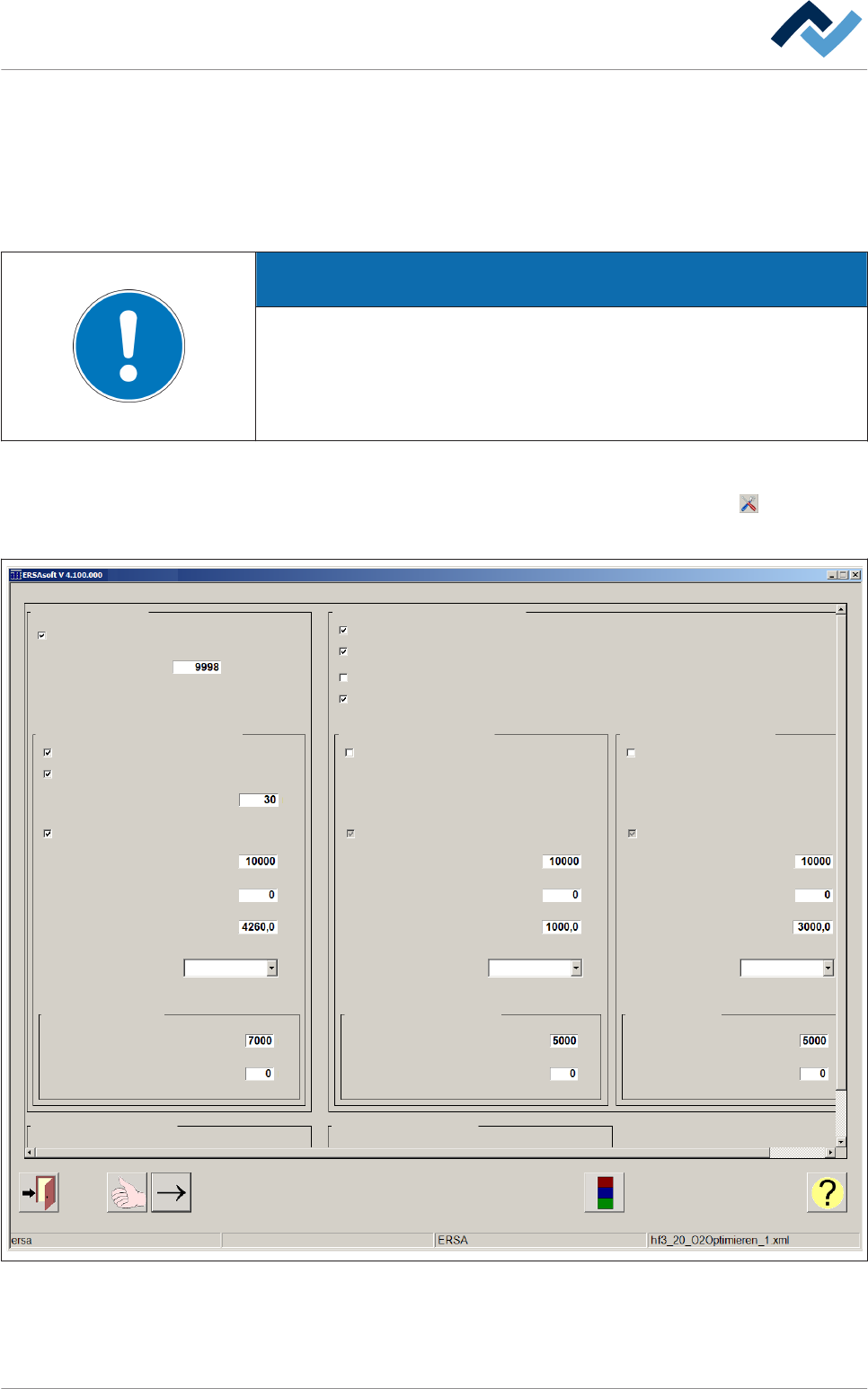

Fig. 125: La finestra di dialogo delle impostazioni [Residual oxygen]
