Configurazione della macchina AVVERTIMENTO Sono possibili errori di funzionamento della macchina! La configurazione non conforme e l'esercizio non corretto della macchina possono provocare danni alle persone o alle …
ü Per monitorare la velocità del motore del ventilatore tramite il sistema di con-
trollo:
1. Attivare il checkbox [Monitoring motor speed].
ð La velocità del motore ora viene monitorata dal controllo. In caso di guasto vie-
ne visualizzato un messaggio.
▪ [Signal container is full (full = grey / not full = green)]: Visualizza lo stato del
serbatoio del condensato.
– Verde: Il serbatoio può ricevere ancora condensato.
– Grigio: Il serbatoio è pieno e non può ricevere altro condensato.
ü Per monitorare il livello di riempimento del serbatoio di condensato tramite il
sistema di controllo:
1. Attivare il checkbox [Monitoring signal container full].
ð Il livello di riempimento del serbatoio di condensato ora viene monitorato dal
controllo. Quando il serbatoio è pieno viene visualizzato un messaggio.
▪ [service active]: Visualizza lo stato del ciclo di manutenzione. Il LED può assu-
mere colori diversi. Sono possibili i seguenti colori:
– Grigio: Manutenzione non attiva. Gli interventi di manutenzione non ven-
gono eseguiti oppure sono già conclusi.
– Verde: Manutenzione attiva, è possibile eseguire gli interventi di manuten-
zione.
– Verde lampeggiante: La manutenzione è stata attivata ma non è possibile
perché attualmente è in corso la preaccensione. OPPURE: La manutenzione
è stata chiusa e disattivata ma non è ancora stata completata perché at-
tualmente è in corso la [Follow-up time].
Riquadro [Condensate management outfeed]:
Il procedimento corrisponde a quello del riquadro [Condensate management in-
feed]
ü Accettare queste impostazioni, chiudere il dialogo.
1. Accettare l'impostazione cliccando sul pulsante
.
2. Cliccare sul pulsante per chiudere il dialogo.
Descrizione del funzionamento | 6
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 351 / 0
Configurazione della macchina
AVVERTIMENTO
Sono possibili errori di funzionamento della macchina!
La configurazione non conforme e l'esercizio non corretto della macchina possono
provocare danni alle persone o alle cose!
ü La configurazione deve essere eseguita esclusivamente da personale specia-
lizzato della ditta ERSA appositamente istruito.
1. La configurazione della macchina è stata eseguita dal costruttore oppure alla
sua messa in funzione. Di norma alla configurazione vanno apportate modifi-
che solo se vengono installate ulteriori unità e se unità già esistenti sono state
modificate.
2. La configurazione deve corrispondere alla versione effettiva della macchina.
3. Durante la configurazione notare le operazioni di accensione e spegnimento, i
messaggi di controllo e le funzioni di controllo secondo quanto indicato nel
manuale d'uso.
4. Per aprire la configurazione sono necessari dati di accesso speciali. Questi dati
sono noti solo al personale specializzato della ditta ERSA appositamente
istruito.
Aprire la finestra di dialogo
ü Aprire la configurazione:
1. Aprire la finestra di dialogo di avvio.
2. Nella barra degli strumenti superiore fare clic sul pulsante .
ð Vengono richiesti nome utente e password.
3. Inserire i dati di accesso speciali.
6.18
Descrizione del funzionamento | 6
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 352 / 0
ð Si apre la finestra di dialogo [Machine configuration]:
Machine configuration
Administrator
Edit dialog
Table view
Selection
General
General
plc
Temperatures
Blower motors / FC
Cooling
Conveyor
Conveyor width adjustment
Board detection
Inline interface
N2/O2
Load Save
Load default values
Machine info
Parent
Power management
EPC
heating up program
Machine info
page
page
1
2
General Machine info 1page
Machine type
Machine number
Comment
Delivery date
PLC version
Date PLC version
Soldering program version
Date soldering program version
ERSAsoft version
Date ERSAsoft version
Soldering program Ocx-version
Soldering program Hsp-version
Date soldering program Hsp-version
Date soldering program Ocx-version
Movement offuser:

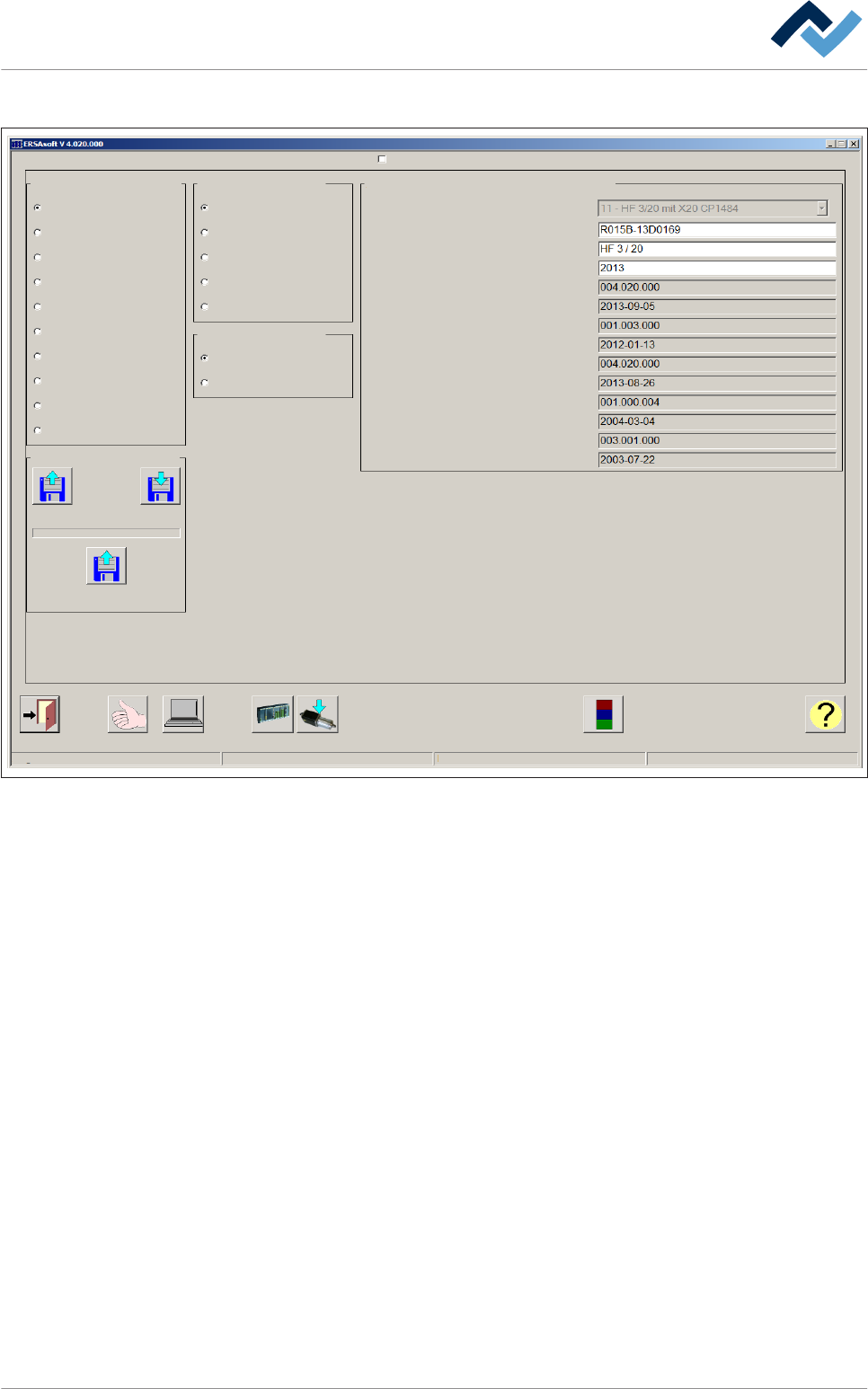

Fig. 132: Finestra di dialogo [Machine configuration]:
