Tasti di comando Con i tasti (6) si comanda l'apertura e la chiusura della cappa Monitoraggio aria di scarico Il monitoraggio dell'aria di scarico avviene tramite pressostati differenziali. Il siste- ma di cont…

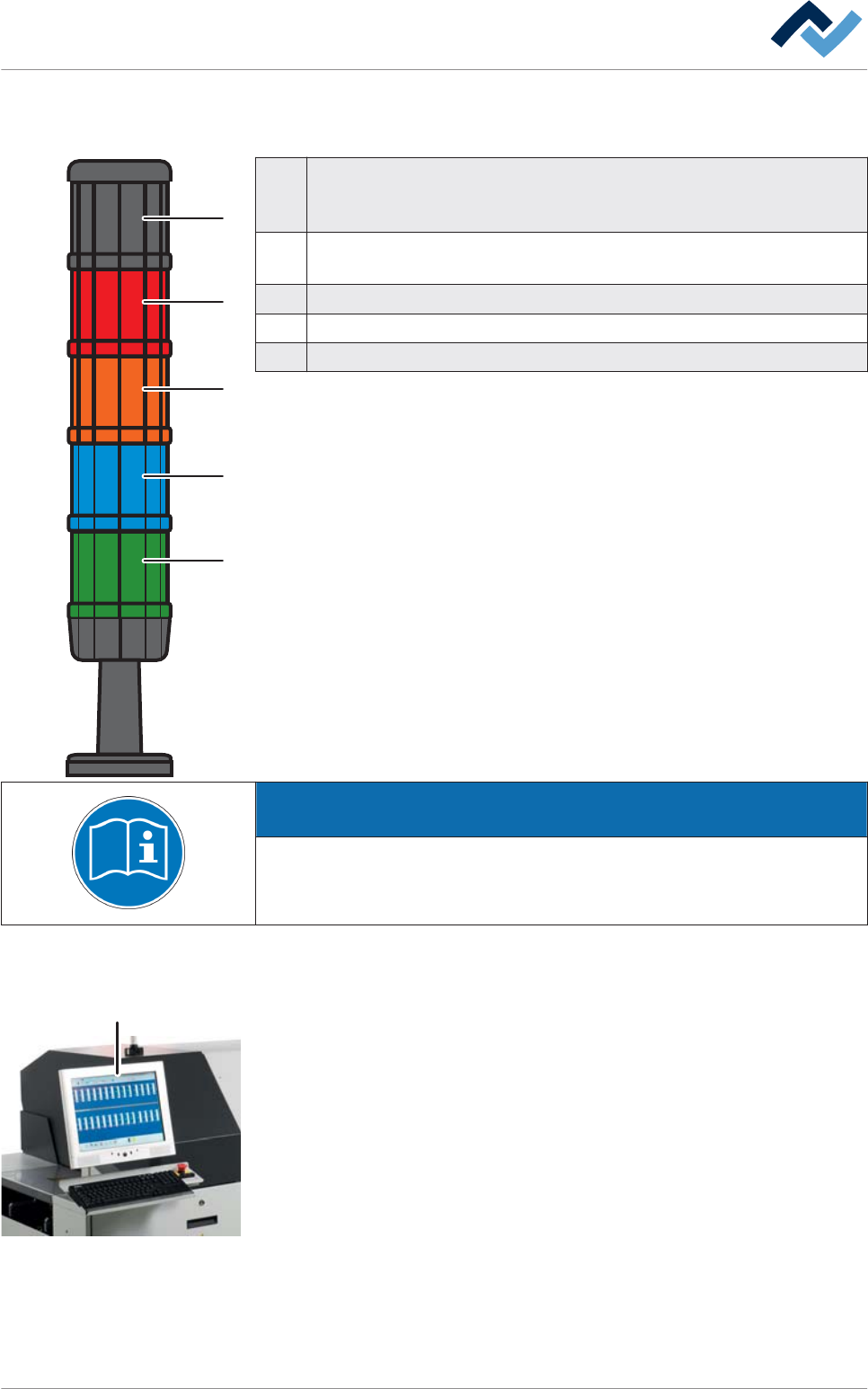

Spia luminosa
Il semaforo di segnalazione visualizza gli stati operativi della macchina.
1
Avvisatore acustico: L'avvisatore acustico suona per un tempo impostabile
in caso si presenti una segnalazione. Questa funzione può essere disattiva-
ta.
2
Rosso: Caso di emergenza; stato potenzialmente pericoloso, stato anomalo,
stato critico imminente.
3 Arancione: Stato anomalo; stato critico imminente.
4 Blu: Obbligatorio; richiede l'intervento dell'operatore.
5 Verde: Stato normale; attendere.
AVVERTENZA
Documentazione complementare
Leggere a tale proposito anche il documento [120062] sul supporto dati [pro-
duct_data_reflow ] che fa parte dello standard di fornitura.
Terminale di servizio
Tutti gli input necessari per il processo vengono eseguiti tramite il terminale di ser-
vizio (4).
3.2.5
1
2
3
4
5
3.2.6
4
Per la Vostra sicurezza | 3
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 36 / 0

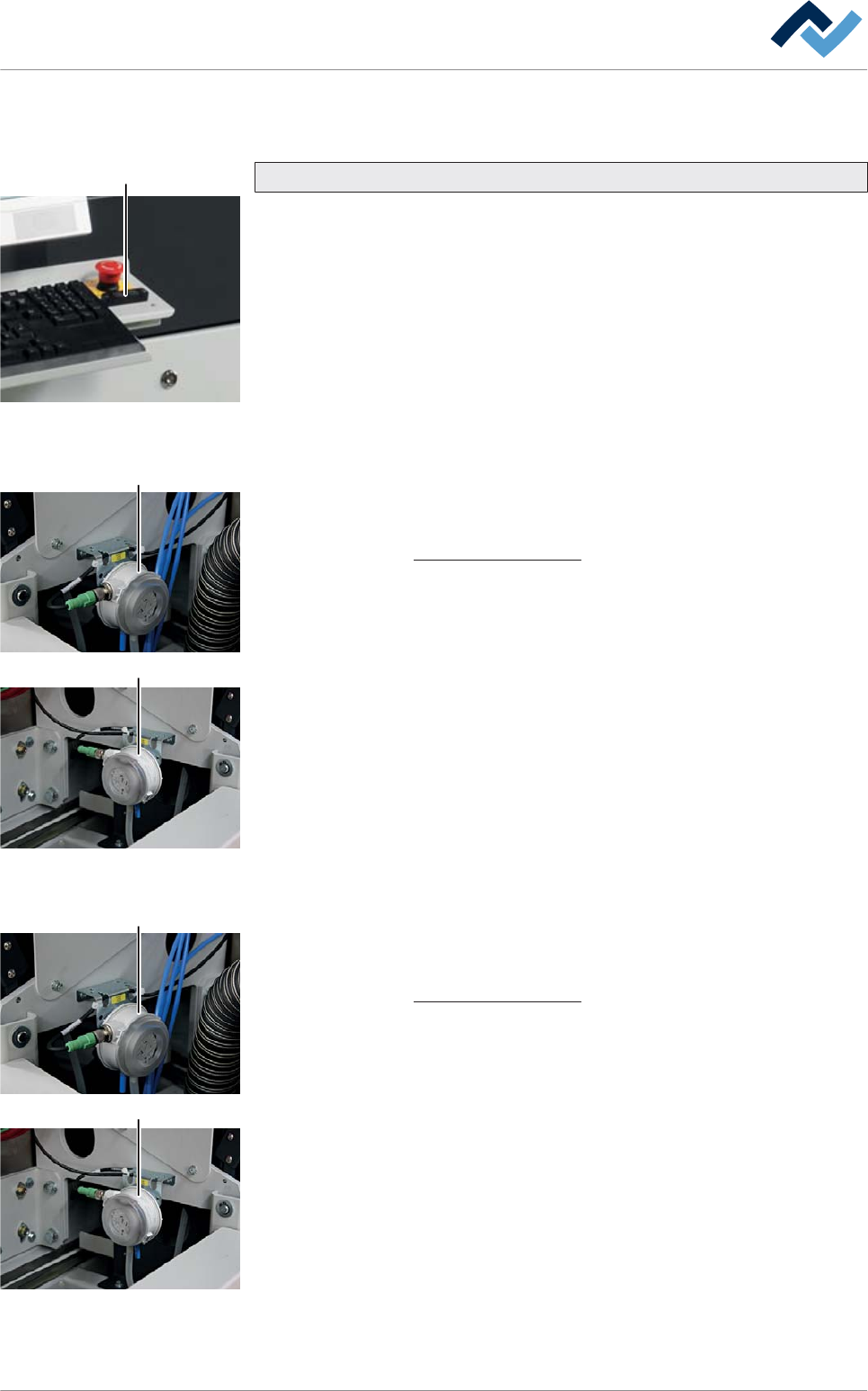

Tasti di comando
Con i tasti (6) si comanda l'apertura e la chiusura della cappa
Monitoraggio aria di scarico
Il monitoraggio dell'aria di scarico avviene tramite pressostati differenziali. Il siste-
ma di controllo disattiva la macchina non appena la quantità di aria aspirata scende
al di sotto del valore impostato sul pressostato differenziale.
Consultare il capitolo Capacità di aspirazione [} 24].
Monitoraggio aria di scarico
Il monitoraggio dell'aria di scarico avviene tramite pressostati differenziali. Il siste-
ma di controllo disattiva la macchina non appena la quantità di aria aspirata scende
al di sotto del valore impostato sul pressostato differenziale.
Consultare il capitolo Capacità di aspirazione [} 24].
3.2.7
6
3.2.8
5
5
Fig. 2: Pressostato differenziale (5)
3.2.9
5
5
Fig. 3: Pressostato differenziale (5)
Per la Vostra sicurezza | 3
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 37 / 0
Avvertenze di sicurezza per tema
Impiego di dispositivi elettrici
PERICOLO
Tensione elettrica pericolosa!
Pericolo di morte o di gravissime lesioni dovuto a scossa elettrica!
ü Lavori agli impianti elettrici o mezzi operativi devono essere eseguiti, in con-
formità alle regole elettrotecniche, solo da elettricisti qualificati o da persone
istruite in elettrotecnica sotto la direzione e la sorveglianza di un elettricista
qualificato.
1. Sbarrare l'area di lavoro con una catena di sicurezza rosso-bianca e un cartel-
lo di avvertimento.
2. Togliere la tensione dalle parti della macchina e dell'impianto alle quali ven-
gono eseguiti interventi d'ispezione, manutenzione e riparazione.
3. Verificare dapprima l'assenza di tensione sulle parti senza tensione, dopodi-
ché collegarle a terra e cortocircuitarle e bloccarle contro una riaccensione.
Isolare le parti adiacenti sotto tensione.
4. Impiegare esclusivamente fusibili originali con l'amperaggio prescritto.
5. Utilizzare esclusivamente attrezzi isolati.
6. Spegnere immediatamente l'impianto in caso di anomalie all'alimentazione
elettrica.
Impiego di dispositivi pneumatici
ATTENZIONE
Parti della macchina sotto alta pressione!
Danni a persone o a cose dovuti a parti della macchina sotto pressione o a movi-
mentazione inaspettata della meccanica!
ü Lavori ai dispositivi pneumatici o idraulici della macchina devono essere ese-
guiti sola da uno specialista con le corrispondenti competenze tecniche.
1. Leggere gli schemi pneumatici e idraulici!
2. Depressurizzare le sezioni di sistema da aprire e le condotte di mandata pri-
ma di iniziare interventi di riparazione o manutenzione!
Impiego di sostanze ausiliarie e operative
ATTENZIONE
Sostanze irritanti!
Danni a persone o a cose durante la manipolazione di oli, grassi e sostanze chimi-
che!
1. Prima dell'uso, leggere le rispettive schede tecniche di sicurezza per il prodot-
to!
3.3
3.3.1
3.3.2
3.3.3
Per la Vostra sicurezza | 3
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 38 / 0
