Purificazione del gas di processo: Manutenzione "On the fly"
La manutenzione "On the fly" è un optional. Essa permette di eseguire interventi di
manutenzione sul sistema di purificazione del gas mentre la macchina è in funzio-
ne. Su questo argomento consultare anche il capitolo
Finestra delle impostazioni
[Gestione condensazione] [} 348].
ü Per eseguire la manutenzione "On the fly" per il box di purificazione del gas di
processo 1:
1. Aprire la finestra di dialogo delle impostazioni [Condensation management]:
Settings
Condensation management
Maintenance mode
Process gas purification1 2 Process gas purification
Active Active
Active
Active
Condensate management infeed Condensate management outfeed
Service
Service Service
Service
N2
N2
Rpm Rpm
min min
Set value follow-up time
Actual value follow-up time Actual value follow-up time
Set value follow-up time
service active
service active
service active
service active
Motor speed
Motor speed
Monitoring motor speed
Monitoring motor speed
Signal container is full (full = grey / not full = green) Signal container is full (full = grey / not full = green)
Monitoring signal container full Monitoring signal container full

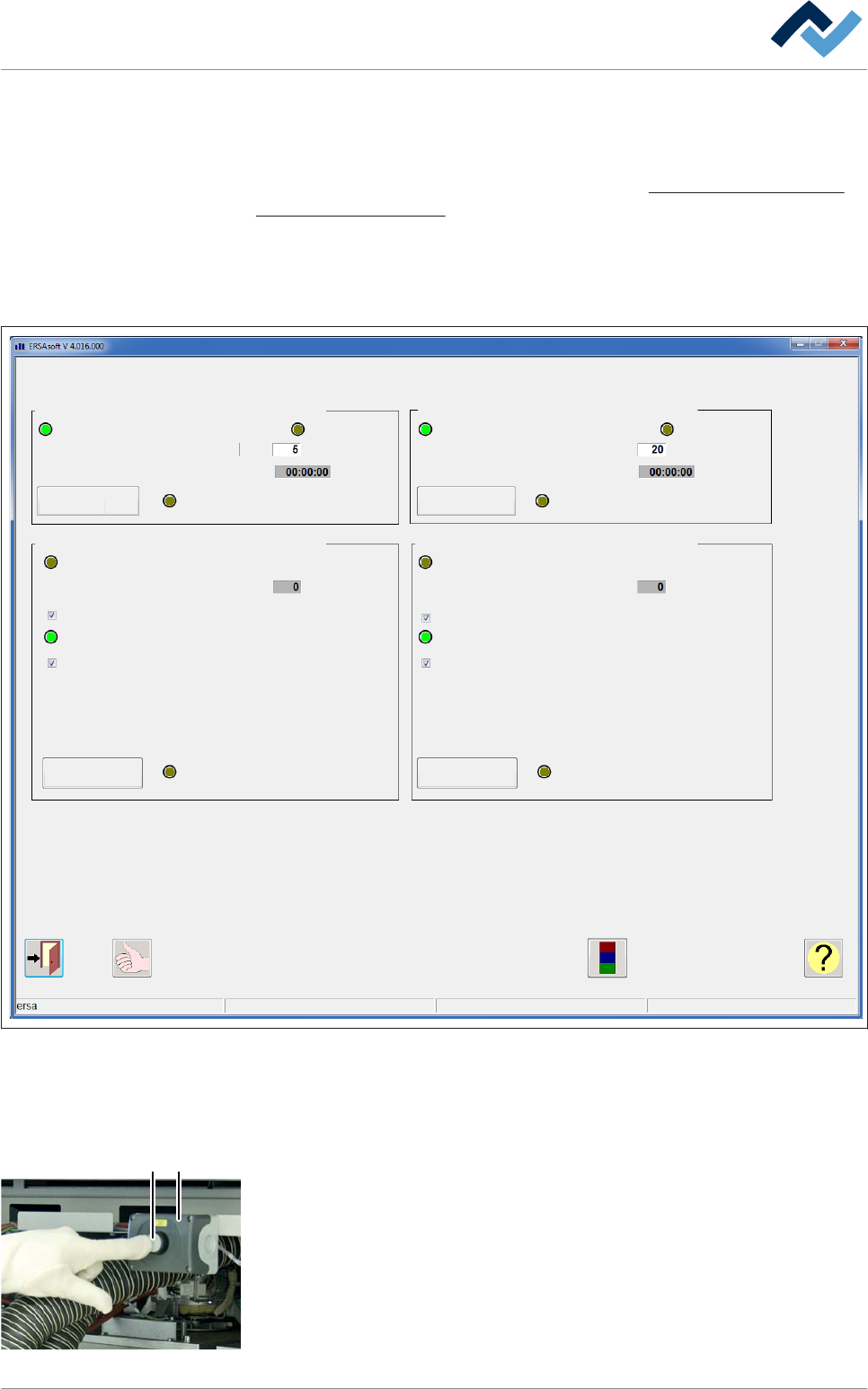

Fig. 153: Finestra delle impostazioni [Gestione condensazione]
2. Nel riquadro [Process gas purification 1] immettere [Set value follow-up time]
[5 min].
3. Fare clic sul pulsante [Service].
ð In alternativa è possibile premere il pulsante (2) sul pannello di comando
(1).
ð Quando viene avviata la manutenzione, l'indicatore di stato [service active]
lampeggia con luce verde e dopo qualche secondo resta acceso fisso. An-
che il pulsante (2) sul pannello di comando (1) lampeggia con luce verde e
dopo qualche secondo resta acceso fisso.
8.6.3
2 1
Manutenzione e riparazione | 8
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 400 / 0
5 5 6
66

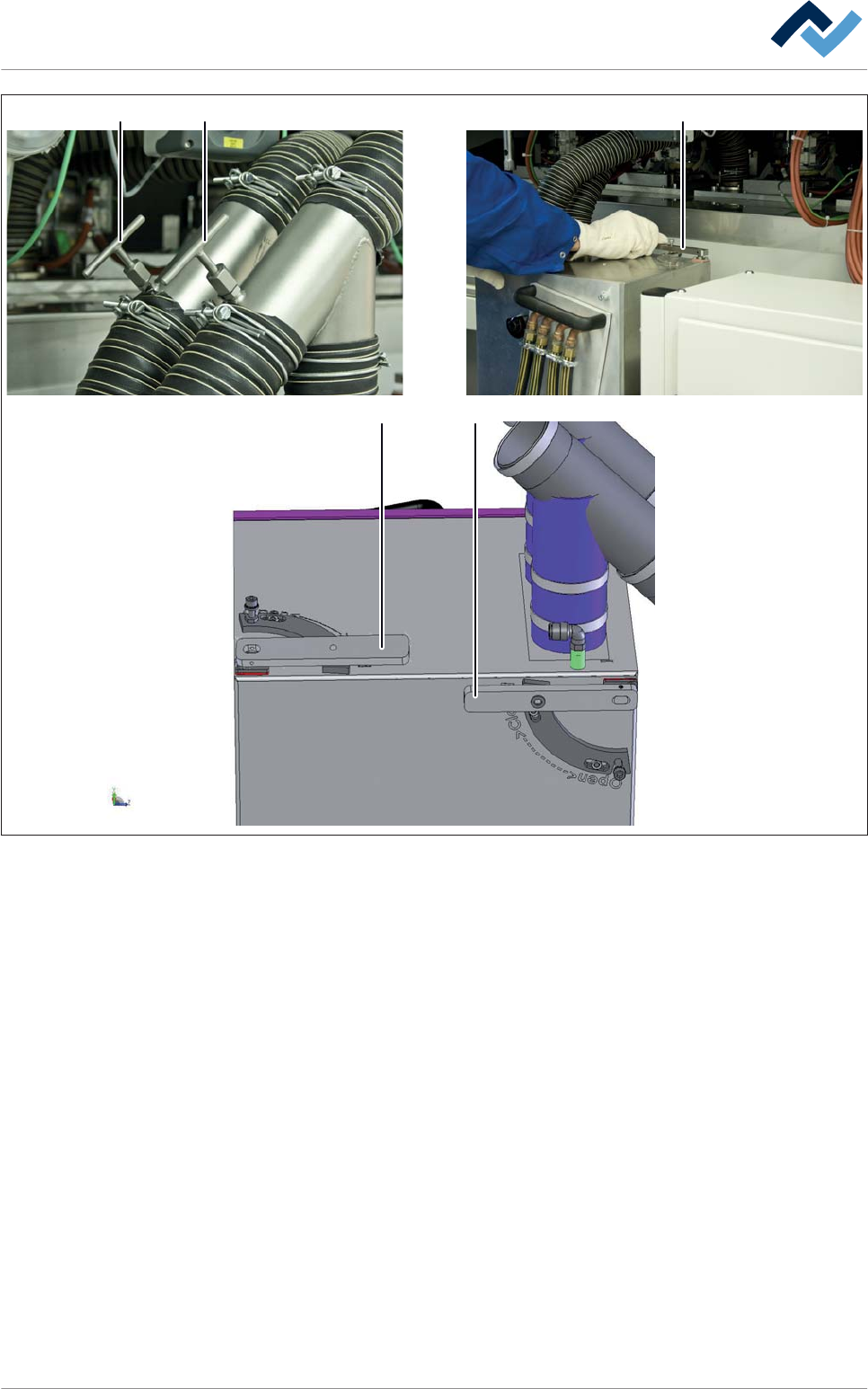

Fig. 154: Utilizzo dei rubinetti di intercettazione. L'immagine in basso raffigura il box di purificazione del gas di processo, visto da
dietro
ð Non appena la luce dell'indicatore è accesa fissa:
4. Ruotare i due rubinetti (5) nella direzione [Bypass] come illustrato.
5. Portare SUBITO i due rubinetti del box di purificazione gas (6) nella posizione
[CLOSED] come illustrato.
Manutenzione e riparazione | 8
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 401 / 0
6. Staccare i quattro raccordi rapidi (3).
7. Aprire la chiusura (4) con la chiave a tubo fornita in dotazione.
8. Estrarre lo scambiatore di calore (6) e appoggiarlo su una superficie piana.
9. Predisporre uno scambiatore di calore pulito o nuovo, filtro compreso.
10.Rimontare il filtro e lo scambiatore di calore. Per far ciò, inclinare lo scambiato-
re leggermente all'indietro.
11.Ricollegare i quattro raccordi rapidi (3).
12.Far defluire il condensato. Consultare il capitolo
Purificazione gas di processo:
deflusso del condensato [} 383].
13.Premere il pulsante (2) sul pannello di comando (1).
ð Il pulsante lampeggia. Nella finestra delle impostazioni [Condensation ma-
nagement] lampeggia anche l'indicatore di stato [service active]. Contem-
poraneamente nel campo [Actual value follow-up time] si visualizza il tem-
po già trascorso.
ð Una volta raggiunto il tempo di spegnimento ritardato, si spegne l'indicato-
re di stato. L'indicatore di stato [Active] è acceso fisso. L'avvisatore acusti-
co suona. Viene visualizzato un messaggio.
14.Confermare il messaggio.
3 4
6
2 1
