5 5 6 6 6 Fig. 155: Utilizzo dei rubinetti di intercettazione. L'immagine in basso raffigura il lato posteriore del box di purificazione del gas di processo. 15.Ruotare i due rubinetti (5) nella direzione [Funzionam…

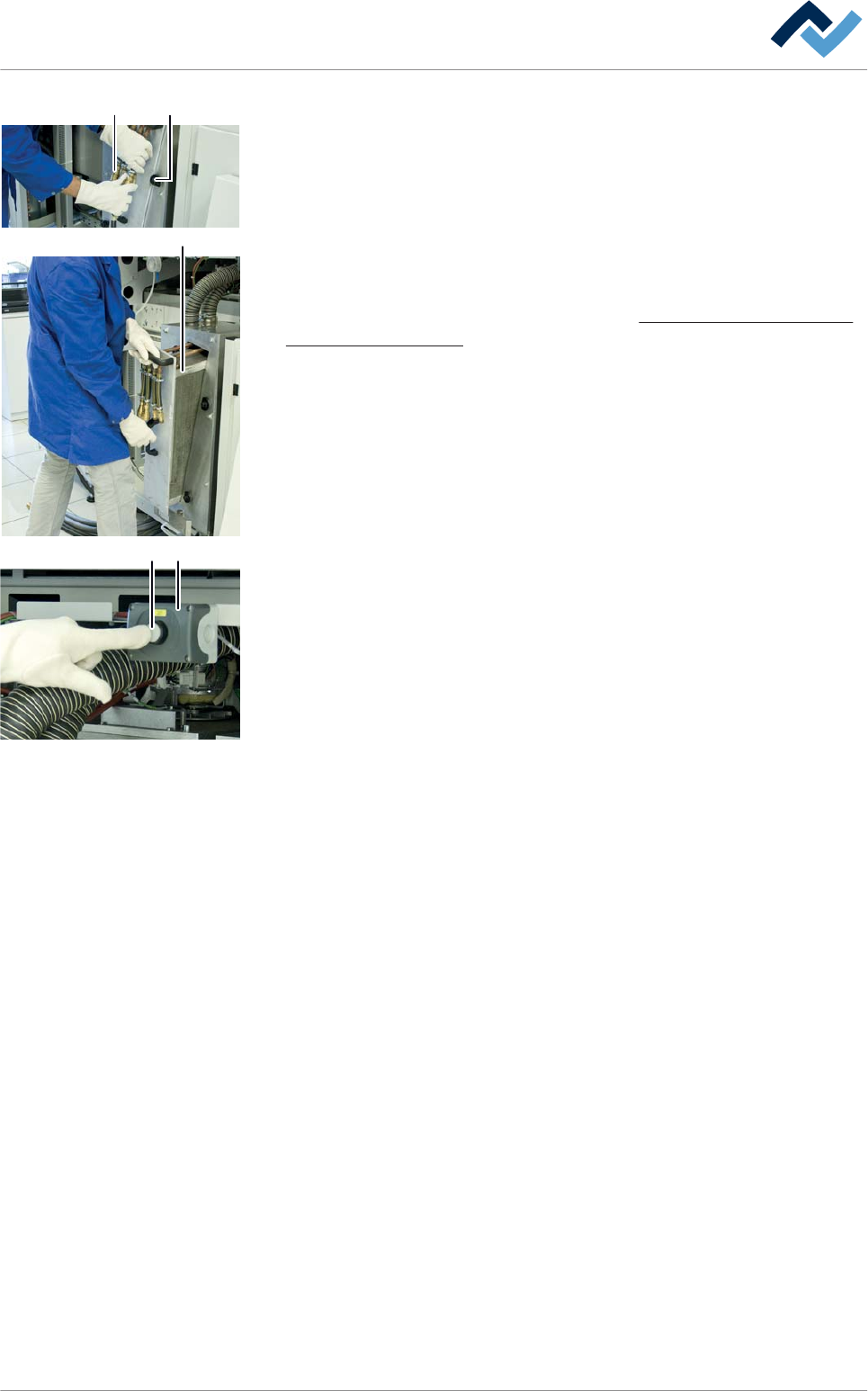

6. Staccare i quattro raccordi rapidi (3).
7. Aprire la chiusura (4) con la chiave a tubo fornita in dotazione.
8. Estrarre lo scambiatore di calore (6) e appoggiarlo su una superficie piana.
9. Predisporre uno scambiatore di calore pulito o nuovo, filtro compreso.
10.Rimontare il filtro e lo scambiatore di calore. Per far ciò, inclinare lo scambiato-
re leggermente all'indietro.
11.Ricollegare i quattro raccordi rapidi (3).
12.Far defluire il condensato. Consultare il capitolo
Purificazione gas di processo:
deflusso del condensato [} 383].
13.Premere il pulsante (2) sul pannello di comando (1).
ð Il pulsante lampeggia. Nella finestra delle impostazioni [Condensation ma-
nagement] lampeggia anche l'indicatore di stato [service active]. Contem-
poraneamente nel campo [Actual value follow-up time] si visualizza il tem-
po già trascorso.
ð Una volta raggiunto il tempo di spegnimento ritardato, si spegne l'indicato-
re di stato. L'indicatore di stato [Active] è acceso fisso. L'avvisatore acusti-
co suona. Viene visualizzato un messaggio.
14.Confermare il messaggio.
3 4
6
2 1
Manutenzione e riparazione | 8
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 402 / 0
5 5 6
66

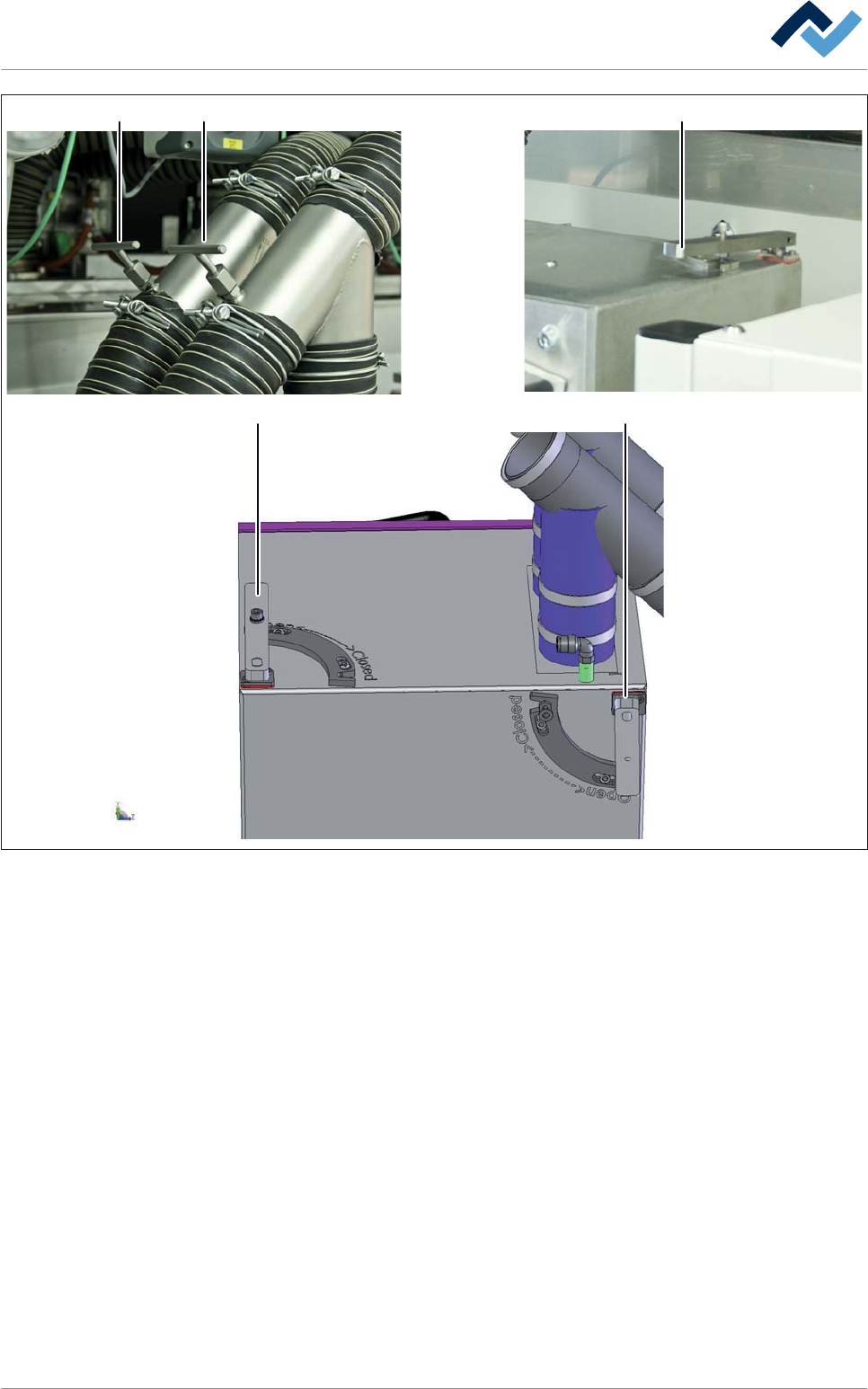

Fig. 155: Utilizzo dei rubinetti di intercettazione. L'immagine in basso raffigura il lato posteriore del box di purificazione del gas di
processo.
15.Ruotare i due rubinetti (5) nella direzione [Funzionamento] come illustrato.
16.Portare SUBITO i due rubinetti del box di purificazione gas nella posizione
[OPEN] come illustrato.
ð A questo punto il procedimento è completato.
Manutenzione e riparazione | 8
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 403 / 0
Raffreddamento in basso: Pulizia degli scambiatori di calore acqua fredda
ATTENZIONE
Pericolo di danni alle cose
ü Le lamelle degli scambiatori di calore sono molto delicate e si piegano facil-
mente. Ciò può ostacolare il passaggio dell'aria e diminuire la potenza di raf-
freddamento!
1. Per la pulizia non utilizzare aria compressa né oggetti taglienti!
2. Raddrizzare le lamelle piegate con un attrezzo idoneo, ad esempio con un
pettine per lamelle.
3. Leggere le istruzioni per la manutenzione del produttore.
Gli scambiatori di calore si trovano all'uscita della macchina, sul lato operatore. So-
no accessibili dopo aver tolto il coperchio (2): Per ciascuna zona di raffreddamento
è presente uno scambiatore di calore.
2 7
46
6
66 64

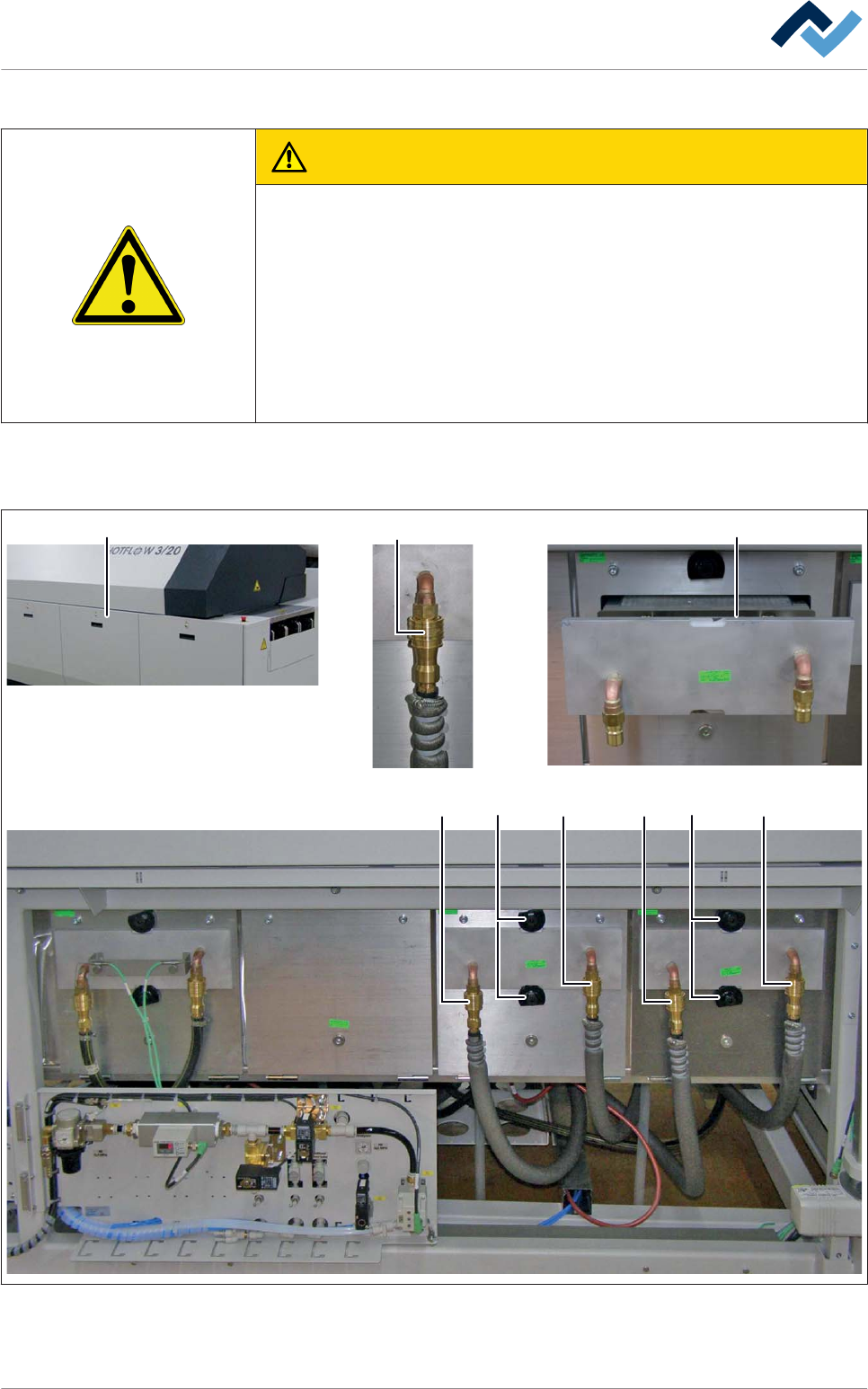

Fig. 156: Scambiatore di calore acqua fredda
