Cremagliere, ruote dentate, guide Convogliatore singolo A seconda della variante della macchina ci sono diverse cremagliere, ruote dentate e guide: ▪ all'interno della camera di processazione ▪ nell'area di ing…
Tenditori delle catene: Ispezione visiva
Catene del convogliatore
I tenditori delle catene (1) si trovano all'uscita della macchina:
1 2 3443
Fig. 178: Tenditori delle catene
ü Eseguire l'ispezione visiva del tenditore di catena:
1. Controllare gli elementi di scorrimento (3) e le molle (4), pulire i componenti
sporchi. Dopo la pulizia, oliare le guide.
ð Occorre garantire un funzionamento scorrevole.
ð A questo punto il procedimento è completato.
Catena di appoggio
Il tenditore (2) della catena di appoggio si trova all'uscita della macchina.
ü Eseguire l'ispezione visiva del tenditore di catena:
1. Controllare gli elementi di scorrimento (3) e le molle (4), pulire i componenti
sporchi. Dopo la pulizia, oliare le guide.
ð Occorre garantire un funzionamento scorrevole.
ð A questo punto il procedimento è completato.
Consultare il capitolo
Lubrificanti utilizzati [} 371].
AVVERTENZA
Per la lubrificazione è sufficiente un film sottile di grasso!
In caso contrario, i componenti di trasmissione si imbratterebbero troppo rapida-
mente. Pulire i componenti di trasmissione imbrattati prima di lubrificarli!
8.6.14
Manutenzione e riparazione | 8
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 433 / 0
Cremagliere, ruote dentate, guide
Convogliatore singolo
A seconda della variante della macchina ci sono diverse cremagliere, ruote dentate
e guide:
▪ all'interno della camera di processazione
▪ nell'area di ingresso della macchina
▪ nell'area di uscita della macchina
I singoli componenti sono accessibili dopo aver aperto la cappa.
Consultare il capitolo
Chiudere e aprire la cappa [} 77].
ATTENZIONE
Pericolo di danni a cose e persone per presenza di gas a temperatura elevata,
vapori e condensati tossici!
ü All'apertura della camera di processazione possono fuoriuscire gas e conden-
sati tossici! Prestare attenzione alle seguenti indicazioni di sicurezza:
1. Leggere le schede tecniche fornite dai produttori di paste saldanti o flussanti.
2. Indossare la protezione per le vie respiratorie indicata nella scheda tecnica.
3. Indossare guanti protettivi appropriati
3112
Fig. 179: Cremagliere, ruote dentate, guide
ü Per lubrificare cremagliere, ruote dentate e guide:
1. Aprire la cappa della macchina.
2. Pulire le cremagliere (1), le ruote dentate (2) e le guide (3) prima di lubrificarle.
3. Lubrificare cremagliere, ruote dentate e guide.
ð A questo punto il procedimento è completato.
A questo riguardo, leggere anche il capitolo
Lubrificanti utilizzati [} 371].
8.6.15
8.6.15.1
Manutenzione e riparazione | 8
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 434 / 0
AVVERTENZA
Per la lubrificazione è sufficiente un film sottile di grasso!
In caso contrario, i componenti di trasmissione si imbratterebbero troppo rapida-
mente. Pulire i componenti di trasmissione imbrattati prima di lubrificarli!

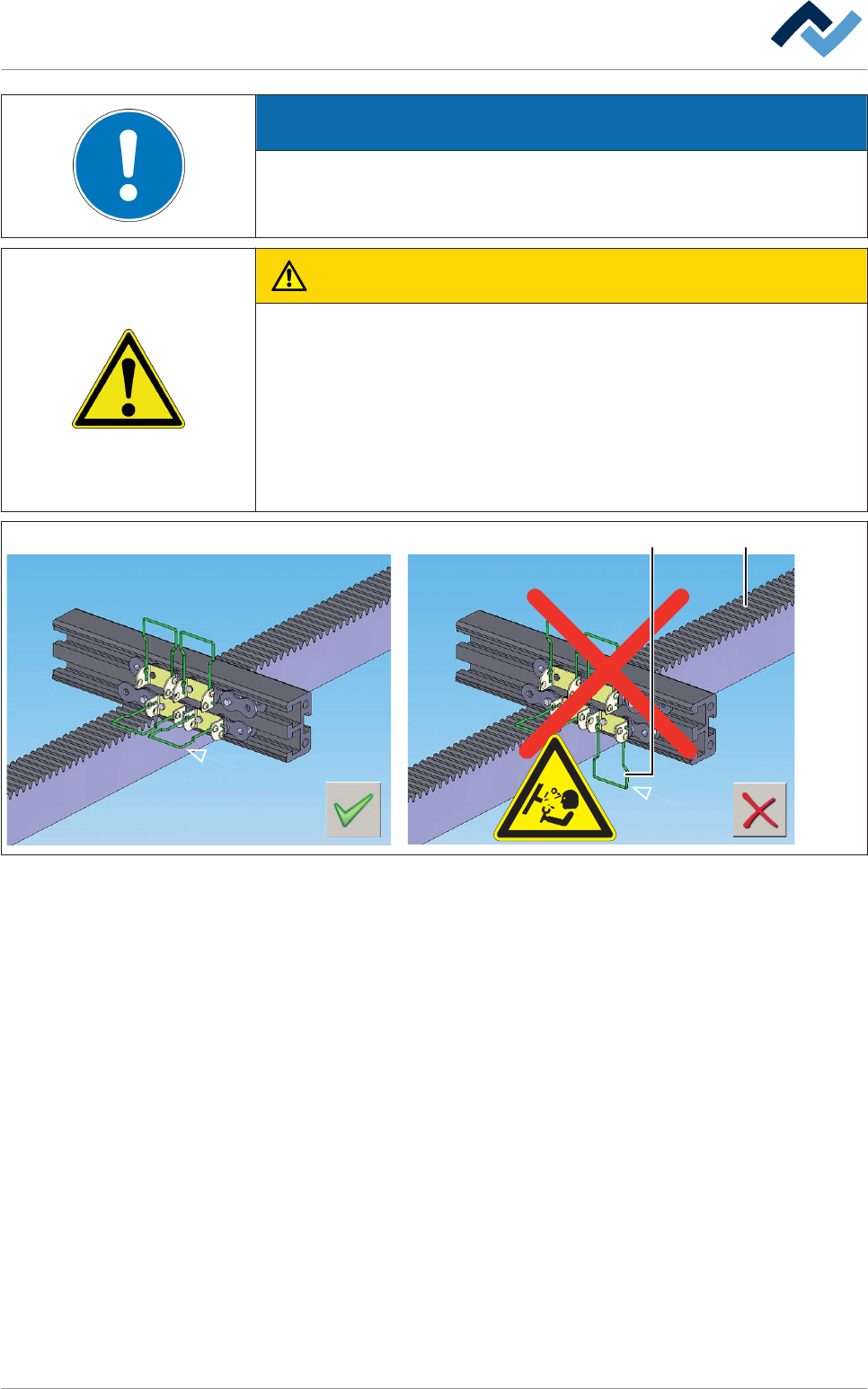

ATTENZIONE
Sono possibili danni alle cose, pericolo di collisione della staffa pieghevole (A)
con la cremagliera (B)!
ü Se le staffe pieghevoli a U del supporto centrale sono state ribaltate verso l'al-
to per le operazioni di manutenzione e pulizia:
1. Prima di riavviare i convogliatori, tutte le staffe pieghevoli a U del supporto
centrale devono essere in posizione orizzontale!
ð Attenersi rigorosamente a quanto raffigurato qui di seguito!
AB
Fig. 180: Staffe pieghevoli del supporto centrale.
A questo proposito vedere anche
2 Chiudere e aprire la cappa [} 77]
