Convogliatore multiplo A seconda della variante della macchina ci sono diverse cremagliere, ruote dentate e guide: ▪ all'interno della camera di processazione ▪ nell'area di ingresso della macchina ▪ nell'…
AVVERTENZA
Per la lubrificazione è sufficiente un film sottile di grasso!
In caso contrario, i componenti di trasmissione si imbratterebbero troppo rapida-
mente. Pulire i componenti di trasmissione imbrattati prima di lubrificarli!
ATTENZIONE
Sono possibili danni alle cose, pericolo di collisione della staffa pieghevole (A)
con la cremagliera (B)!
ü Se le staffe pieghevoli a U del supporto centrale sono state ribaltate verso l'al-
to per le operazioni di manutenzione e pulizia:
1. Prima di riavviare i convogliatori, tutte le staffe pieghevoli a U del supporto
centrale devono essere in posizione orizzontale!
ð Attenersi rigorosamente a quanto raffigurato qui di seguito!
AB
Fig. 180: Staffe pieghevoli del supporto centrale.
A questo proposito vedere anche
2 Chiudere e aprire la cappa [} 77]
Manutenzione e riparazione | 8
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 435 / 0
Convogliatore multiplo
A seconda della variante della macchina ci sono diverse cremagliere, ruote dentate
e guide:
▪ all'interno della camera di processazione
▪ nell'area di ingresso della macchina
▪ nell'area di uscita della macchina
I singoli componenti sono accessibili dopo aver aperto la cappa.
ATTENZIONE
Pericolo di danni a cose e persone per presenza di gas a temperatura elevata,
vapori e condensati tossici!
ü All'apertura della camera di processazione possono fuoriuscire gas e conden-
sati tossici! Prestare attenzione alle seguenti indicazioni di sicurezza:
1. Leggere le schede tecniche fornite dai produttori di paste saldanti o flussanti.
2. Indossare la protezione per le vie respiratorie indicata nella scheda tecnica.
3. Indossare guanti protettivi appropriati
3
1 12

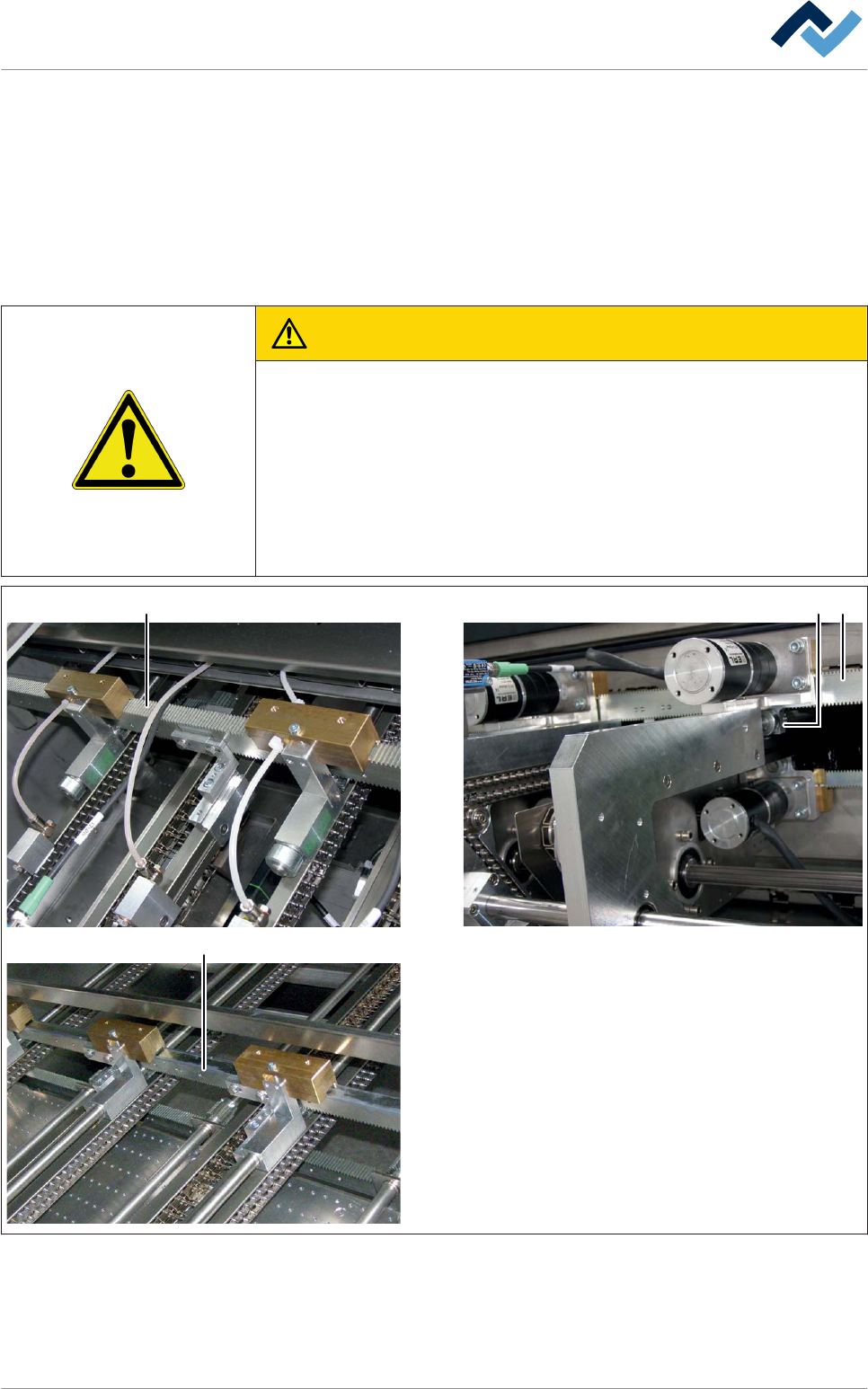

Fig. 181: Cremagliere, ruote dentate, guide
ü Per lubrificare cremagliere, ruote dentate e guide:
1. Aprire la cappa della macchina.
2. Pulire le cremagliere (1), le ruote dentate (2) e le guide (3) prima di lubrificarle.
8.6.15.2
Manutenzione e riparazione | 8
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 436 / 0
3. Lubrificare cremagliere, ruote dentate e guide.
ð A questo punto il procedimento è completato.
A questo riguardo, leggere anche il capitolo Lubrificanti utilizzati [} 371].
AVVERTENZA
Per la lubrificazione è sufficiente un film sottile di grasso!
In caso contrario, i componenti di trasmissione si imbratterebbero troppo rapida-
mente. Pulire i componenti di trasmissione imbrattati prima di lubrificarli!
ATTENZIONE
Sono possibili danni alle cose, pericolo di collisione della staffa pieghevole (A)
con la cremagliera (B)!
ü Se le staffe pieghevoli a U del supporto centrale sono state ribaltate verso l'al-
to per le operazioni di manutenzione e pulizia:
1. Prima di riavviare i convogliatori, tutte le staffe pieghevoli a U del supporto
centrale devono essere in posizione orizzontale!
ð Attenersi rigorosamente a quanto raffigurato qui di seguito!
AB
Fig. 182: Staffe pieghevoli del supporto centrale.
A questo proposito vedere anche
2 Chiudere e aprire la cappa [} 77]
2 Lubrificanti utilizzati [} 371]
2 Chiudere e aprire la cappa [} 77]
