Zone di raffreddamento: Pulire le lastre perforate inferiori Le lastre perforate inferiori si trovano sul lato operatore. Sono accessibili dopo aver tolto i coperchi (2). Per ciascuna zona di raffreddamento è presente un…
ü PC:
1. Ispezione visiva del PC e di tutti i collegamenti.
2. Rimuovere polvere e impurità nell'area della feritoia di ventilazione (3) con un
aspirapolvere.
ð A questo punto il procedimento è completato.
Manutenzione e riparazione | 8
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 445 / 0
Zone di raffreddamento: Pulire le lastre perforate inferiori
Le lastre perforate inferiori si trovano sul lato operatore. Sono accessibili dopo aver
tolto i coperchi (2). Per ciascuna zona di raffreddamento è presente una lastra per-
forata:
222 3 4 3 16 5

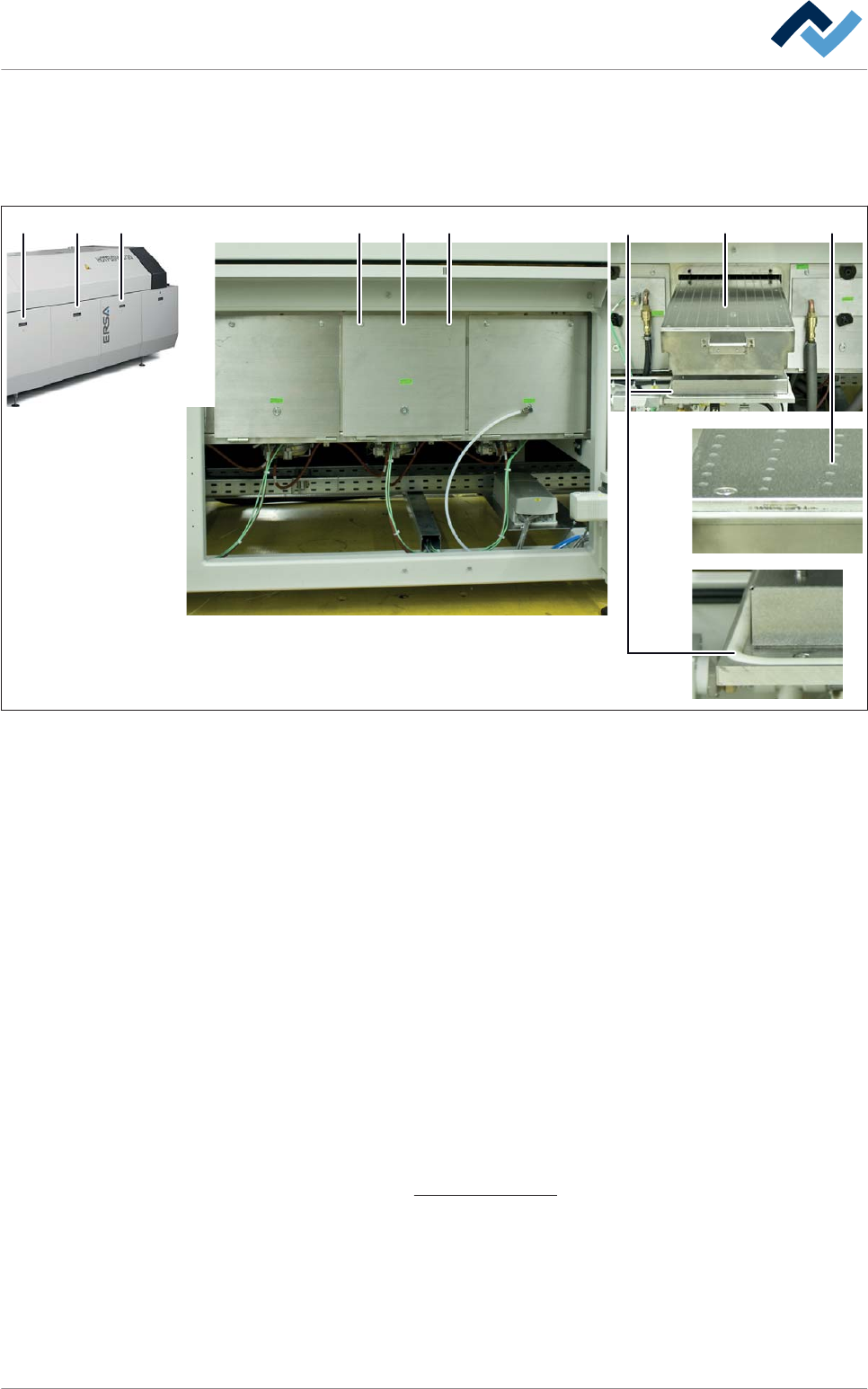

Fig. 186: Lastre perforate inferiori
ü Per pulire le lastre perforate:
1. Per ogni coperchio allentare e togliere 2 viti a esagono cavo. Aprire il portello
(4).
2. Estrarre la lastra perforata (1).
3. Pulire i fori (5) sporchi con una pistola ad aria compressa.
4. Pulire la lastra perforata con un panno che non lascia fili.
ð Nel caso di forti impurità:
5. Utilizzare un detergente consigliato dal produttore di pasta saldante.
6. Montare nuovamente la lastra perforata.
7. Ispezione visiva della guarnizione (6).
ð È necessario garantire un buon fissaggio.
8. Pulire la guarnizione sporca. Se una guarnizione è fortemente scolorata, porosa
o invecchiata, farla sostituire da un tecnico specializzato.
ð A questo punto il procedimento è completato.
Consultare il capitolo
Detergenti utilizzati [} 371].
8.6.20
Manutenzione e riparazione | 8
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 446 / 0
Circuiti dell'acqua: Controllo delle connessioni dei tubi
Le connessioni dei tubi dei circuiti d'acqua si trovano in numerosi punti della mac-
china: sugli scambiatori di calore, nei box di purificazione gas di processo, nel circui-
to secondario dell'acqua e nell'unità di raffreddamento.
55 3
3
4
4 4 4 44 3
4
3
4
4

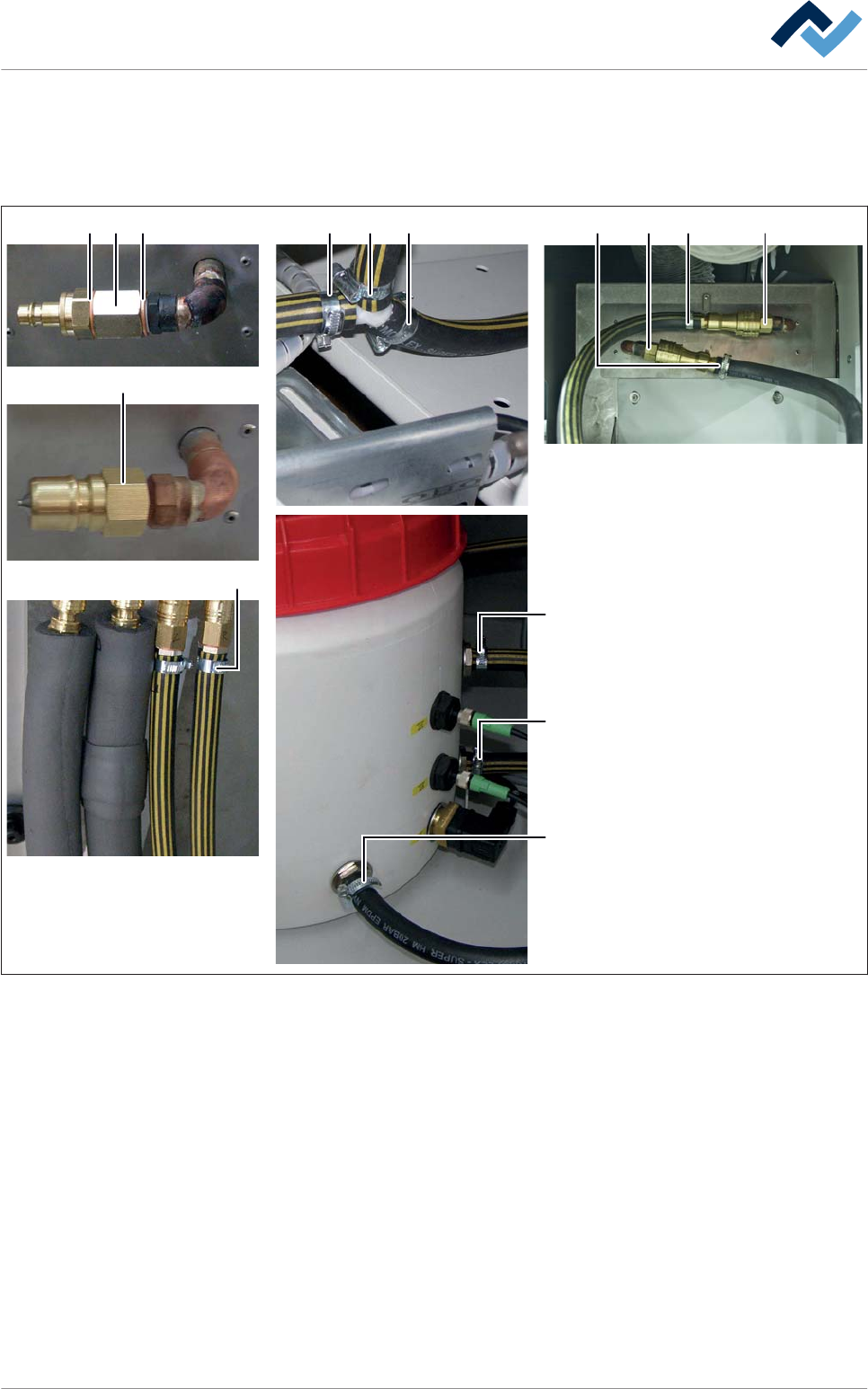

Fig. 187: Connessioni di tubi
ü Per controllare gli allacciamenti dei tubi:
1. Ispezione visiva di tutti i raccordi a vite (3).
ð I raccordi a vite devono essere a tenuta stagna.
1. Serrare la bullonatura allentata con la chiave fissa. Sostituire le guarnizioni ad
anello (5) danneggiate.
2. Serrare le fascette stringitubo (4) allentate. Far sostituire da un tecnico specia-
lizzato eventuali fascette stringitubo danneggiate.
3. Ispezione visiva dei tubi.
ð I tubi devono essere a tenuta stagna e senza traccia di danneggiamento.
4. Far sostituire i tubi danneggiati o non a tenuta stagna da un tecnico specializza-
to.
ð A questo punto il procedimento è completato.
8.6.21
Manutenzione e riparazione | 8
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 447 / 0
