Istruzioni d´uso_HF3_14_it - 第477页
2 3 1 Fig. 203: Zone di riscaldamento in alto Pos. Denominazione Numero articolo A B 1 Cappa di tenuta del termoelemento 6ISK55150106 x 2 Guarnizione radiale ad anello per alberi 6HTS17X35X7 x 3 Ugello superiore, passagg…
Zone di riscaldamento in alto
165 3 4
A
257

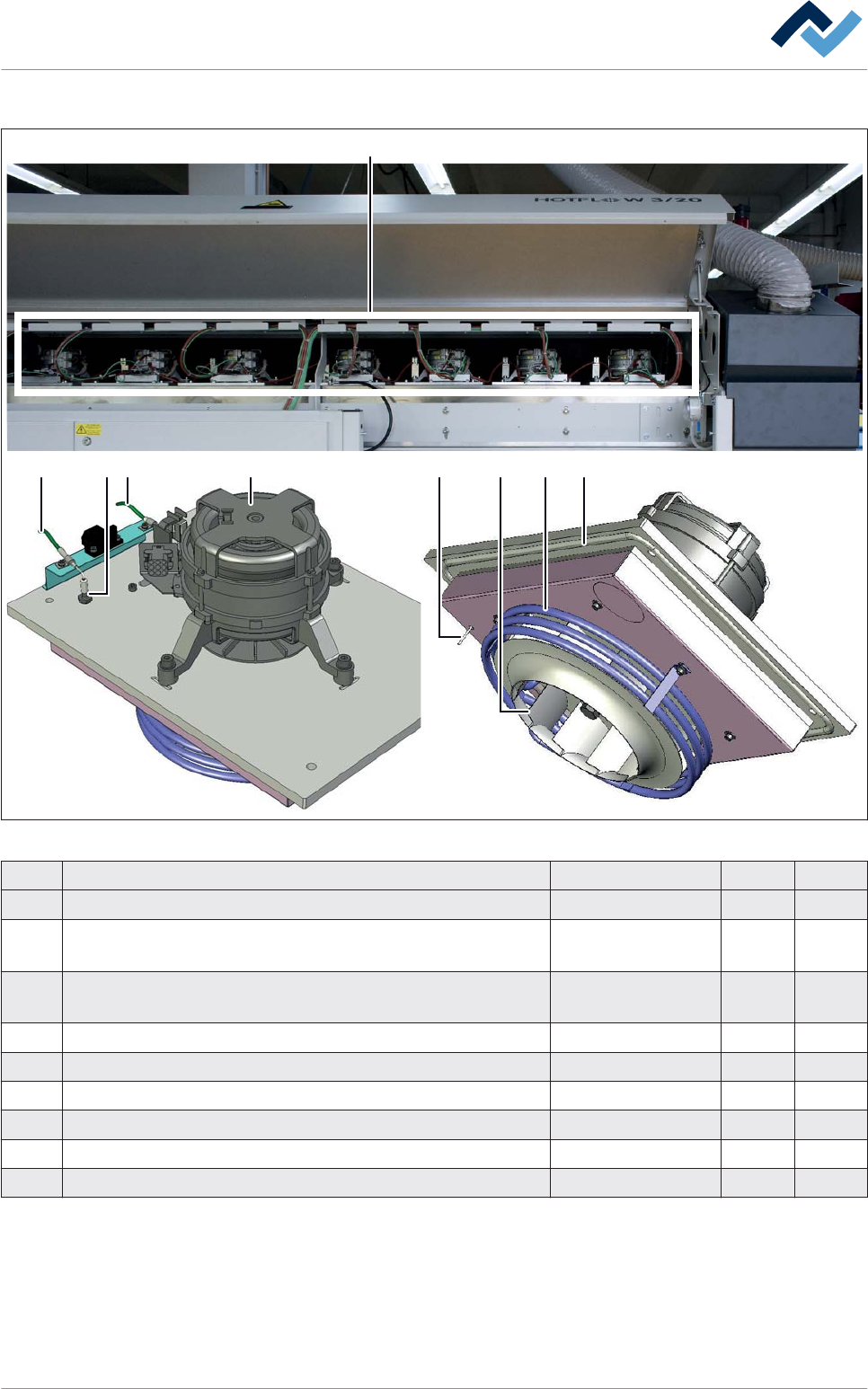

Fig. 202: Zone di riscaldamento in alto
Pos. Denominazione Numero articolo A B
A Posizione delle zone - - -
1
Motore della ventola tipo L9, 2950 U/min, attenersi ai dati della
targhetta del motore!
6HZL-MOT144B x
1
Motore della ventola tipo L7, 1450 U/min, attenersi ai dati della
targhetta del motore!
6HZL-MOT145 x
2 Ruota del ventilatore 6HZL-ZT17 x
3 Radiatore tubolare, 3,3 kW 6HKRO400V-3,3kW x
4 Guarnizione, merce a metraggio 56366 x
5 Elemento termico 1x NiCr-Ni 140717 x
6 Elemento termico 1x NiCr-Ni 83324 x
7 Cappa di tenuta del termoelemento 6ABKA006x38 x
9.3
Parti di ricambio e pezzi soggetti ad usura | 9
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 476 / 0
2 31

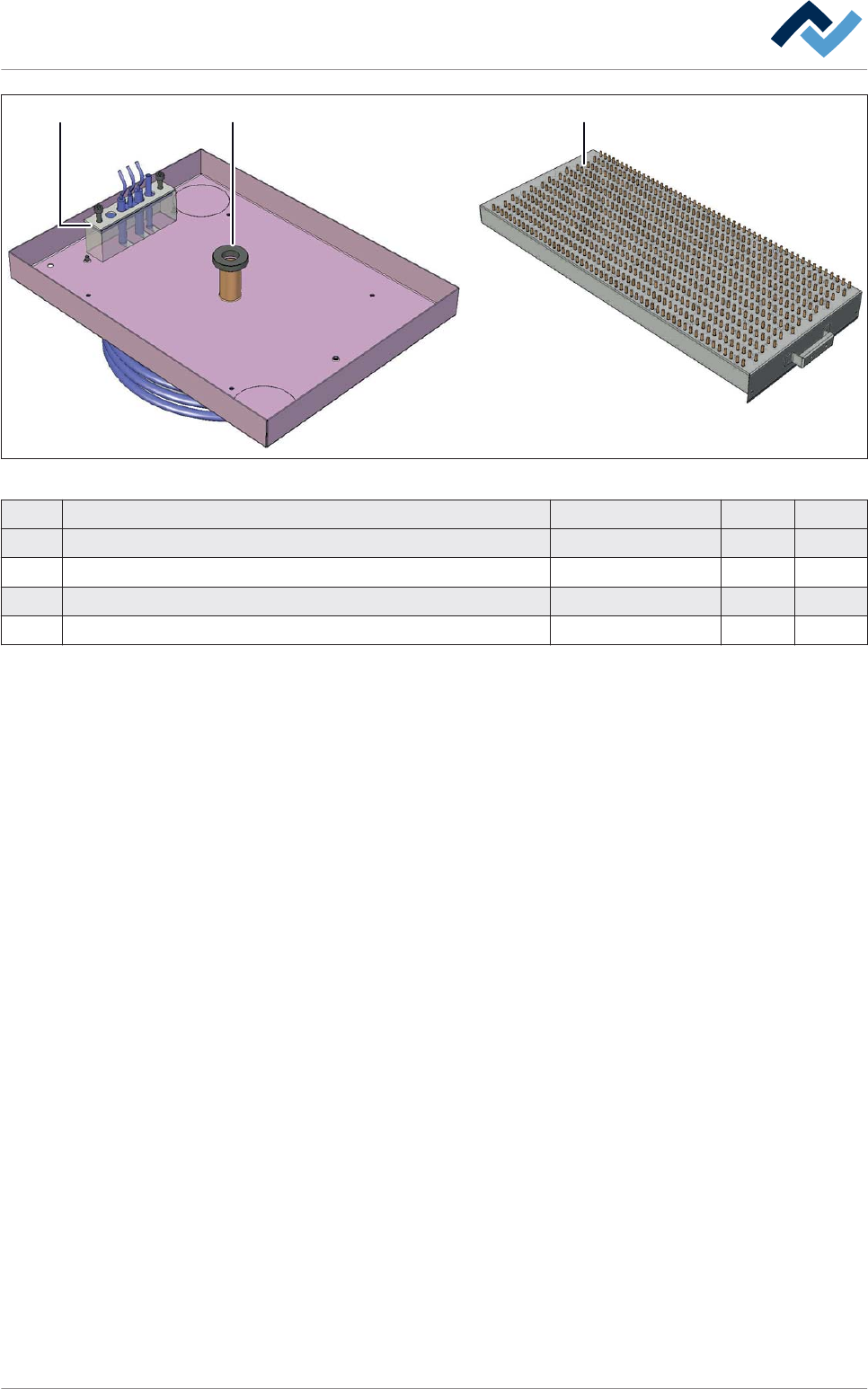

Fig. 203: Zone di riscaldamento in alto
Pos. Denominazione Numero articolo A B
1 Cappa di tenuta del termoelemento 6ISK55150106 x
2 Guarnizione radiale ad anello per alberi 6HTS17X35X7 x
3 Ugello superiore, passaggio 25 mm 175177 x
3 Ugello superiore, passaggio 35 mm 175235 x
Parti di ricambio e pezzi soggetti ad usura | 9
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 477 / 0
Zone di riscaldamento in basso
165 3 4
A
257
Fig. 204: Zone di riscaldamento in basso
Pos. Denominazione Numero articolo A B
A Posizione delle zone - - -
1
Motore della ventola tipo L9, 2950 U/min, attenersi ai dati della
targhetta del motore!
6HZL-MOT144B x
1
Motore della ventola tipo L7, 1450 U/min, attenersi ai dati della
targhetta del motore!
6HZL-MOT145 x
2 Ruota del ventilatore 6HZL-ZT17 x
3 Radiatore tubolare, 3,3 kW 6HKRO400V-3,3kW x
4 Guarnizione, merce a metraggio 56366 x
5 Elemento termico 1x NiCr-Ni 140717 x
6 Elemento termico 1x NiCr-Ni 83324 x
7 Cappa di tenuta del termoelemento 6ABKA006x38 x
9.4
Parti di ricambio e pezzi soggetti ad usura | 9
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 478 / 0
