Zone di raffreddamento in alto A 2 1 3 4 5 Fig. 207: Zone di raffreddamento in alto Pos. Denominazione Numero articolo A B A Posizione delle zone 1 Motore della ventola tipo L9, 2950 U/min, attenersi ai dati della targhe…
1
Fig. 206: Zone di riscaldamento in basso
Pos. Denominazione Numero articolo A B
1 Guarnizione, merce a metraggio 56366 x
Parti di ricambio e pezzi soggetti ad usura | 9
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 480 / 0
Zone di raffreddamento in alto
A
21 3 45

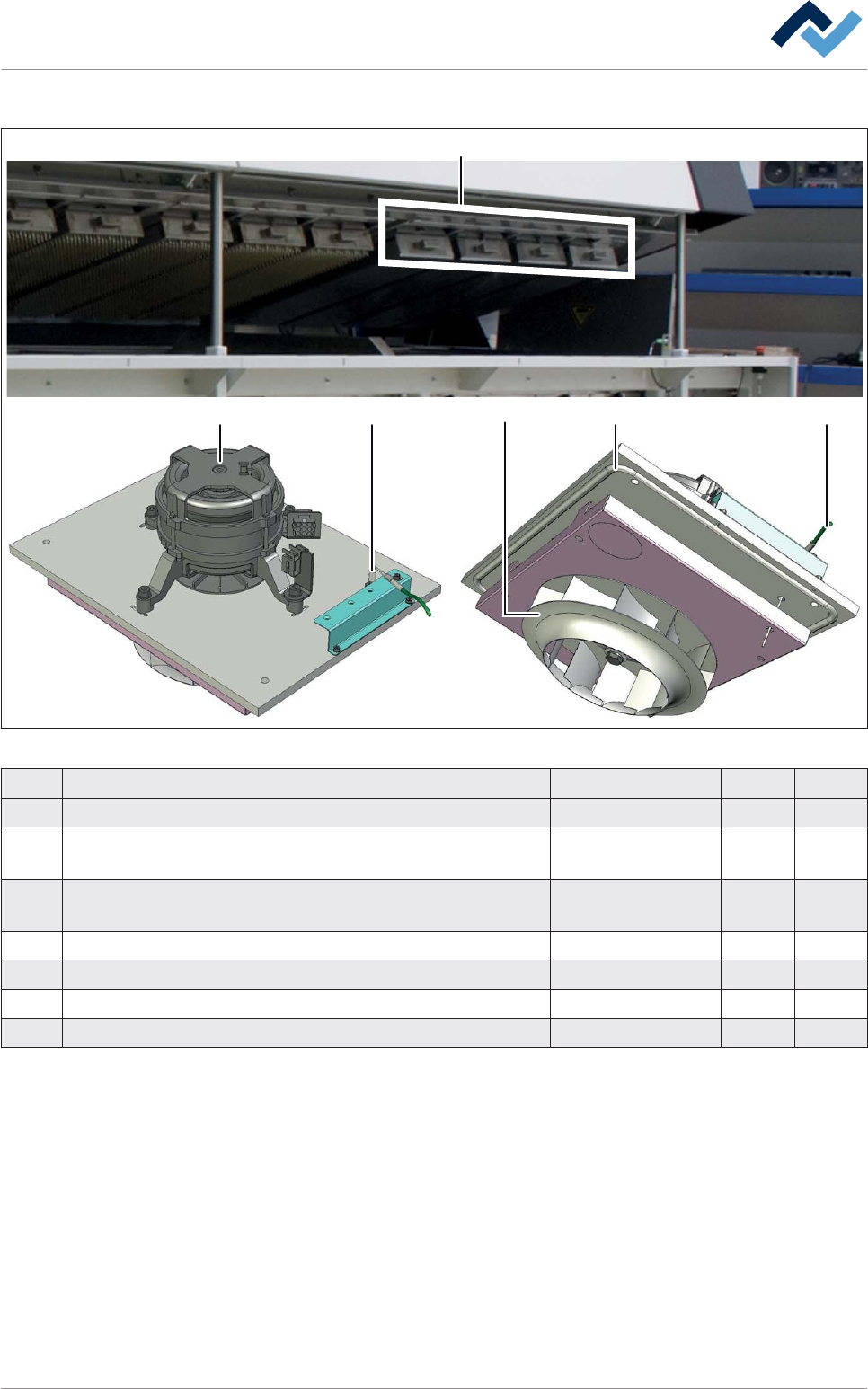

Fig. 207: Zone di raffreddamento in alto
Pos. Denominazione Numero articolo A B
A Posizione delle zone
1
Motore della ventola tipo L9, 2950 U/min, attenersi ai dati della
targhetta del motore!
6HZL-MOT144B x
1
Motore della ventola tipo L7, 1450 U/min, attenersi ai dati della
targhetta del motore!
6HZL-MOT145 x
2 Ruota del ventilatore 6HZL-ZT17 x
3 Guarnizione, merce a metraggio 56366 x
4 Elemento termico 1x NiCr-Ni 140717 x
5 Cappa di tenuta del termoelemento 6ABKA006x38 x
9.5
Parti di ricambio e pezzi soggetti ad usura | 9
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 481 / 0
21

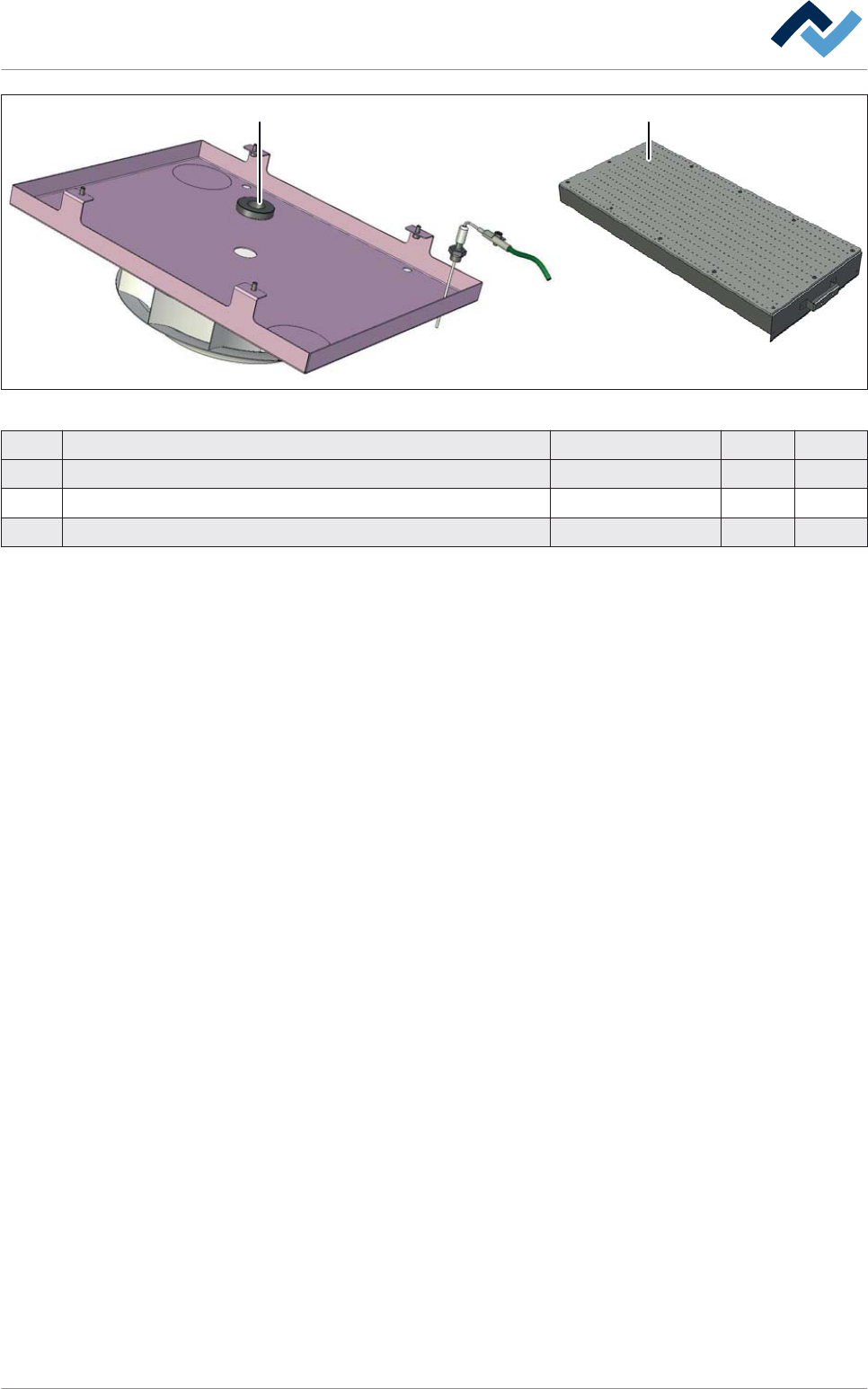

Fig. 208: Zone di raffreddamento in alto
Pos. Denominazione Numero articolo A B
1 Guarnizione radiale ad anello per alberi 6HTS17X35X7 x
2 Lamiera perforata superiore, passaggio 25 mm 175157 x
2 Lamiera perforata superiore, passaggio 35 mm 175264 x
