1 2 Fig. 211: Zone di raffreddamento in basso Pos. Denominazione Numero articolo A B 1 Lamiera perforata con fessura di innesto dello scambiatore di ca- lore, standard 174847 x 2 Lamiera perforata con fessura di innesto …

100%1 / 623
21 3

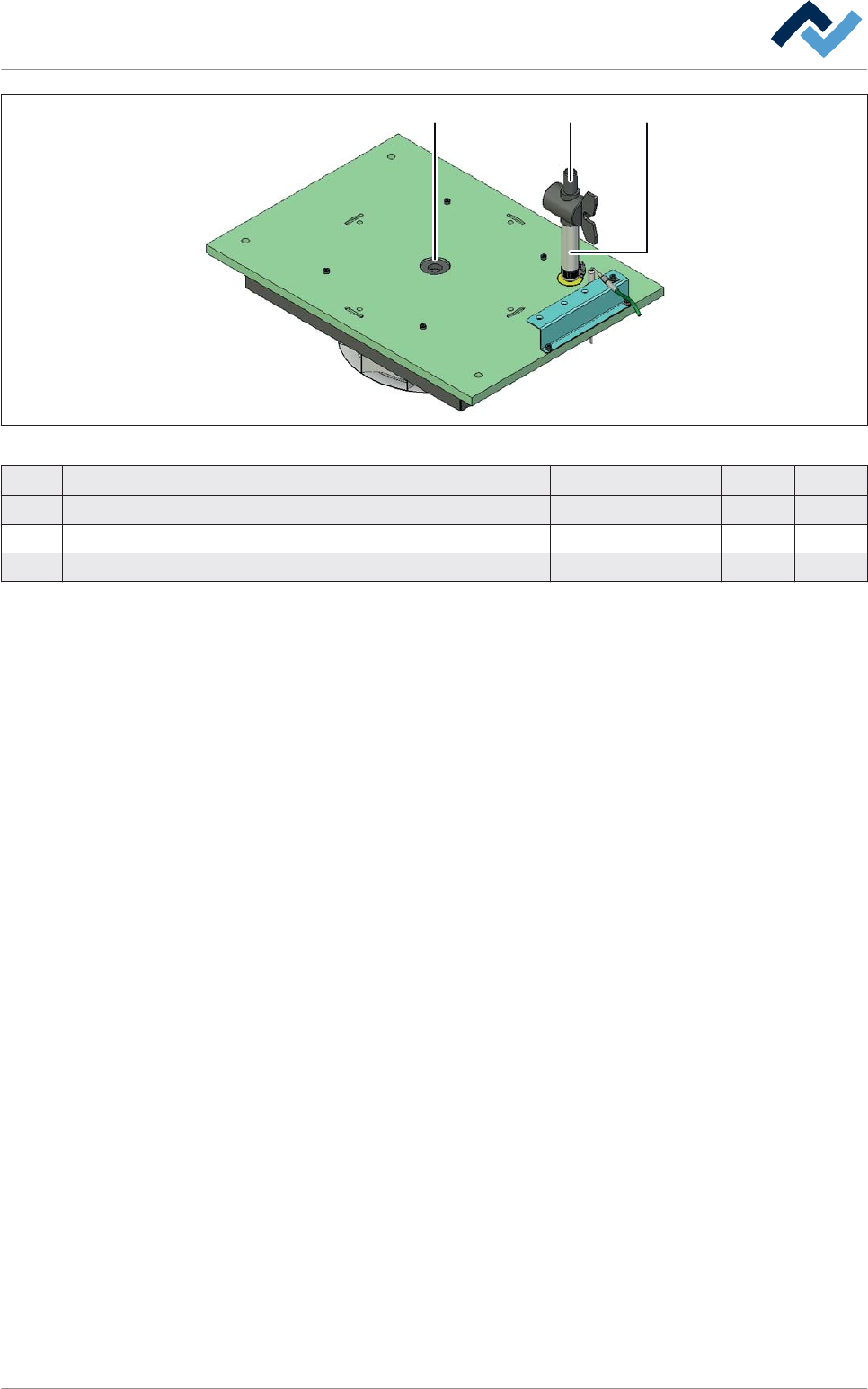

Fig. 210: Zone di raffreddamento in basso
Pos. Denominazione Numero articolo A B
1 Guarnizione radiale ad anello per alberi 6HTS17X35X7 x
2 Tubo di scarico della condensa, merce a metraggio 6SSIL15x2.0 x
3 Valvola a sfera per lo scarico della condensa - plastica 170875 x
Parti di ricambio e pezzi soggetti ad usura | 9
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 484 / 0
1 2

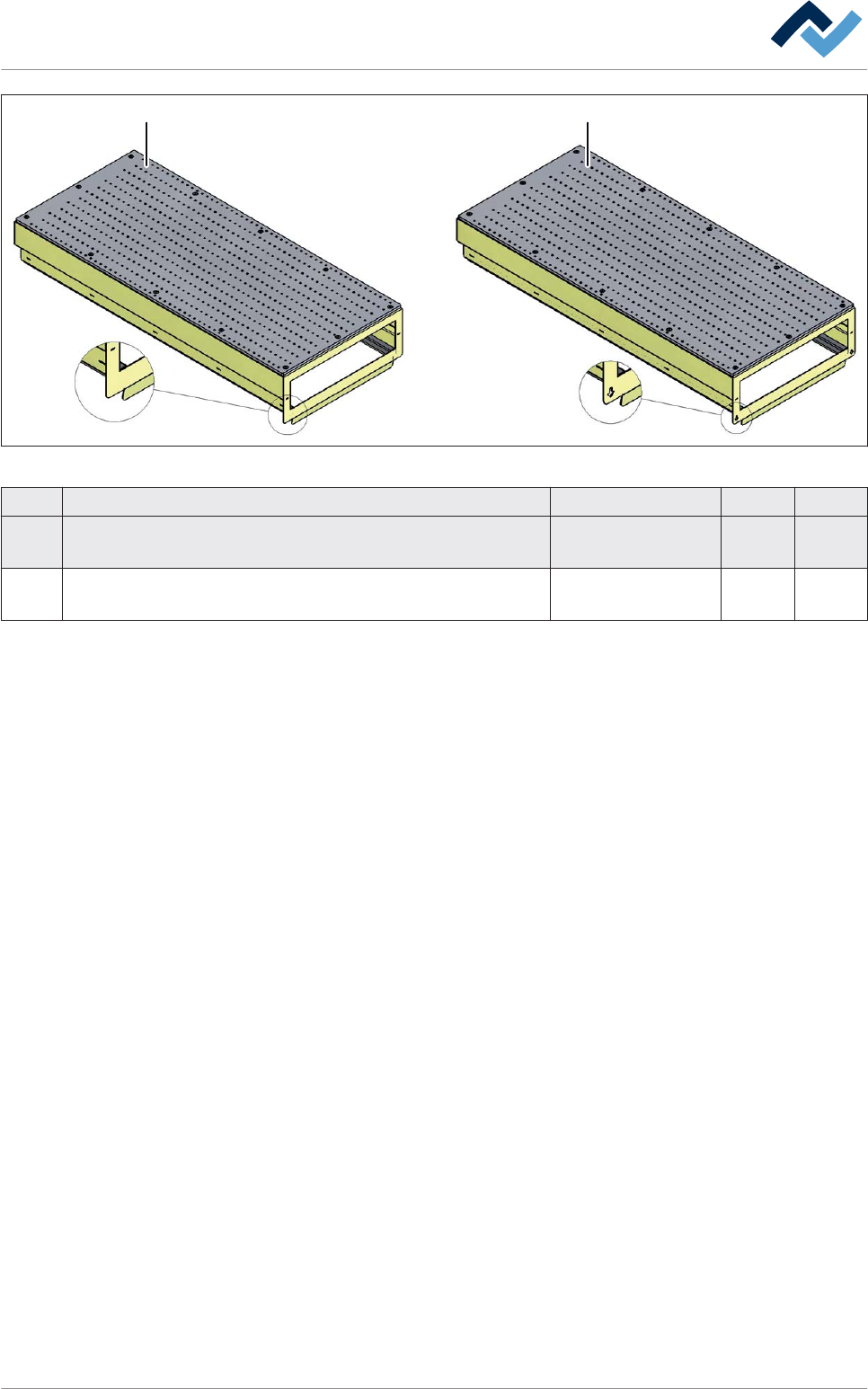

Fig. 211: Zone di raffreddamento in basso
Pos. Denominazione Numero articolo A B
1
Lamiera perforata con fessura di innesto dello scambiatore di ca-
lore, standard
174847 x
2
Lamiera perforata con fessura di innesto dello scambiatore di ca-
lore, Supporto centrale PARK (opzione)
235863 x
Parti di ricambio e pezzi soggetti ad usura | 9
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 485 / 0
1 2

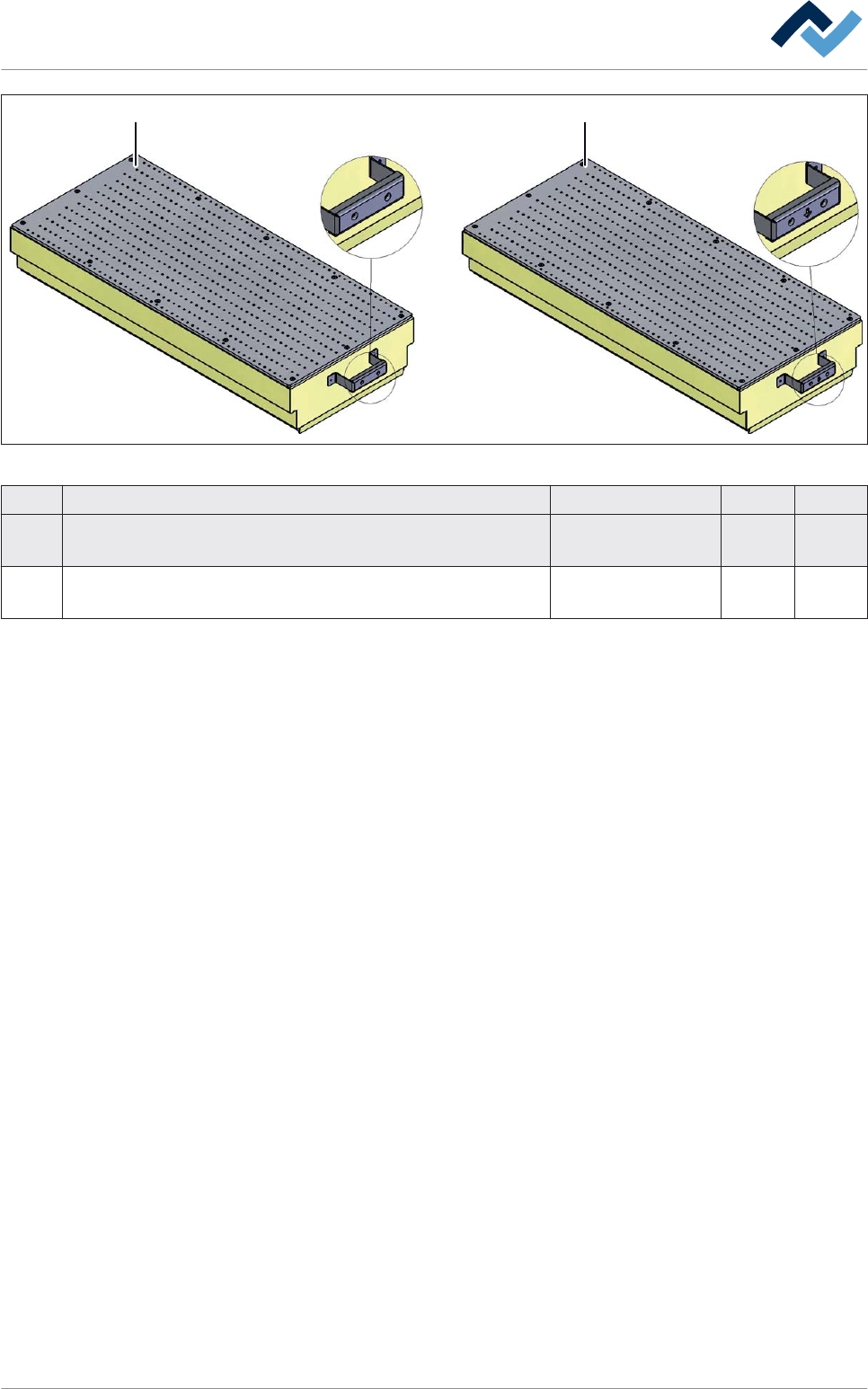

Fig. 212: Zone di raffreddamento in basso
Pos. Denominazione Numero articolo A B
1
Motore per la regolazione della larghezza tipo 2 con sistema elet-
tronico separato --> 05/2013
174941 x
2
Lamiera perforata senza innesto scambiatore di calore, con opzio-
ne PARK in caso di sostegno centrale
235976 x
Parti di ricambio e pezzi soggetti ad usura | 9
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 486 / 0
