Purificazione gas di processo 7 6 7 1 3 4 1 8 9 2 5 7 Fig. 216: Purificazione gas di processo Pos. Denominazione Numero articolo A B 1 Scambiatore calore depurazione del gas di processo 162586 x 2 Filtro metallico, allum…
1 243

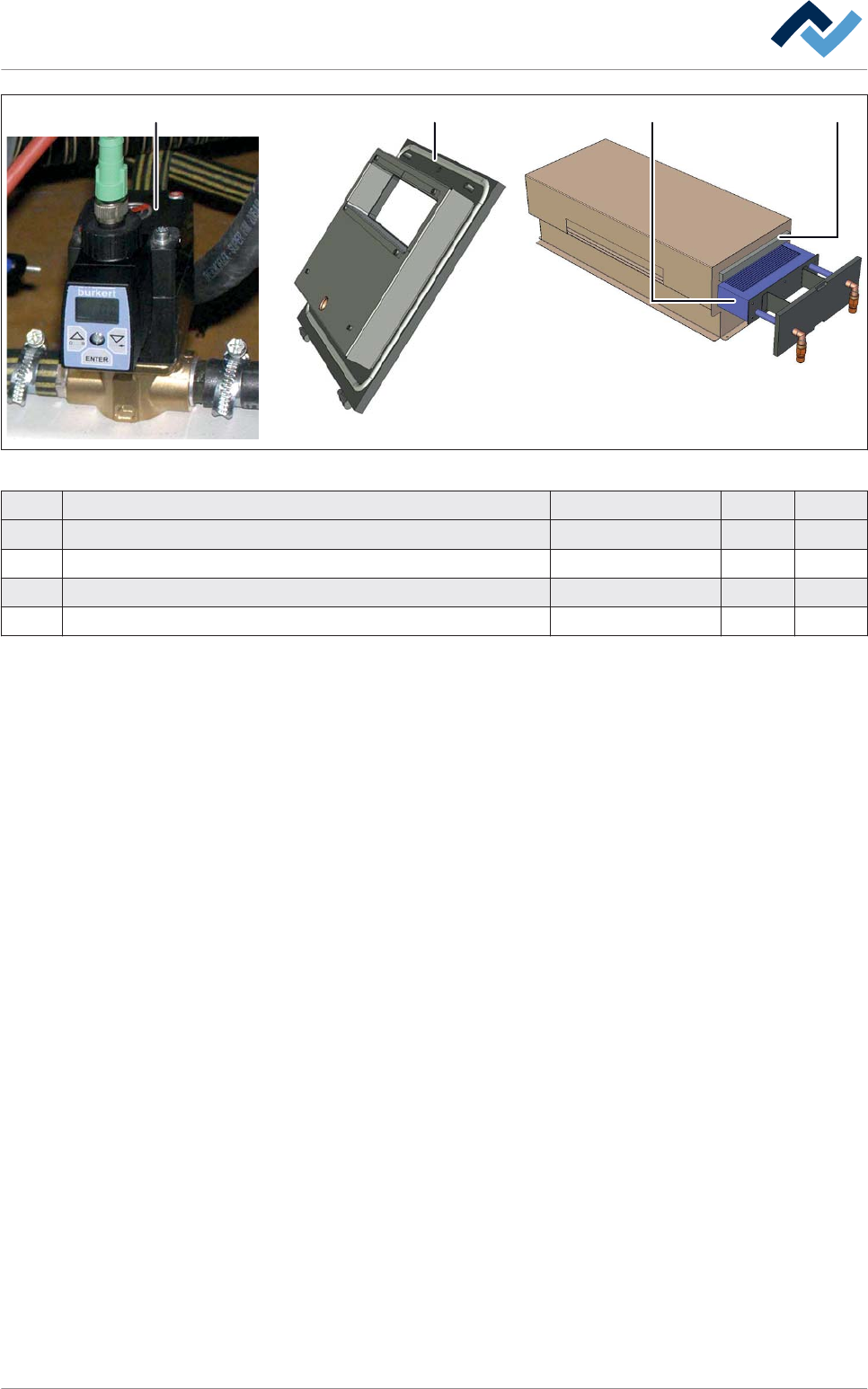

Fig. 215: Zone di raffreddamento in basso
Pos. Denominazione Numero articolo A B
1 Valvola proporzionale 155850 x
2 Guarnizione, merce a metraggio 56366 x
3 Filtro metallico, alluminio 141627 x
4 Scambiatore di calore acqua calda 182534 x
Parti di ricambio e pezzi soggetti ad usura | 9
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 489 / 0
Purificazione gas di processo
76 7
134 1 89
25
7

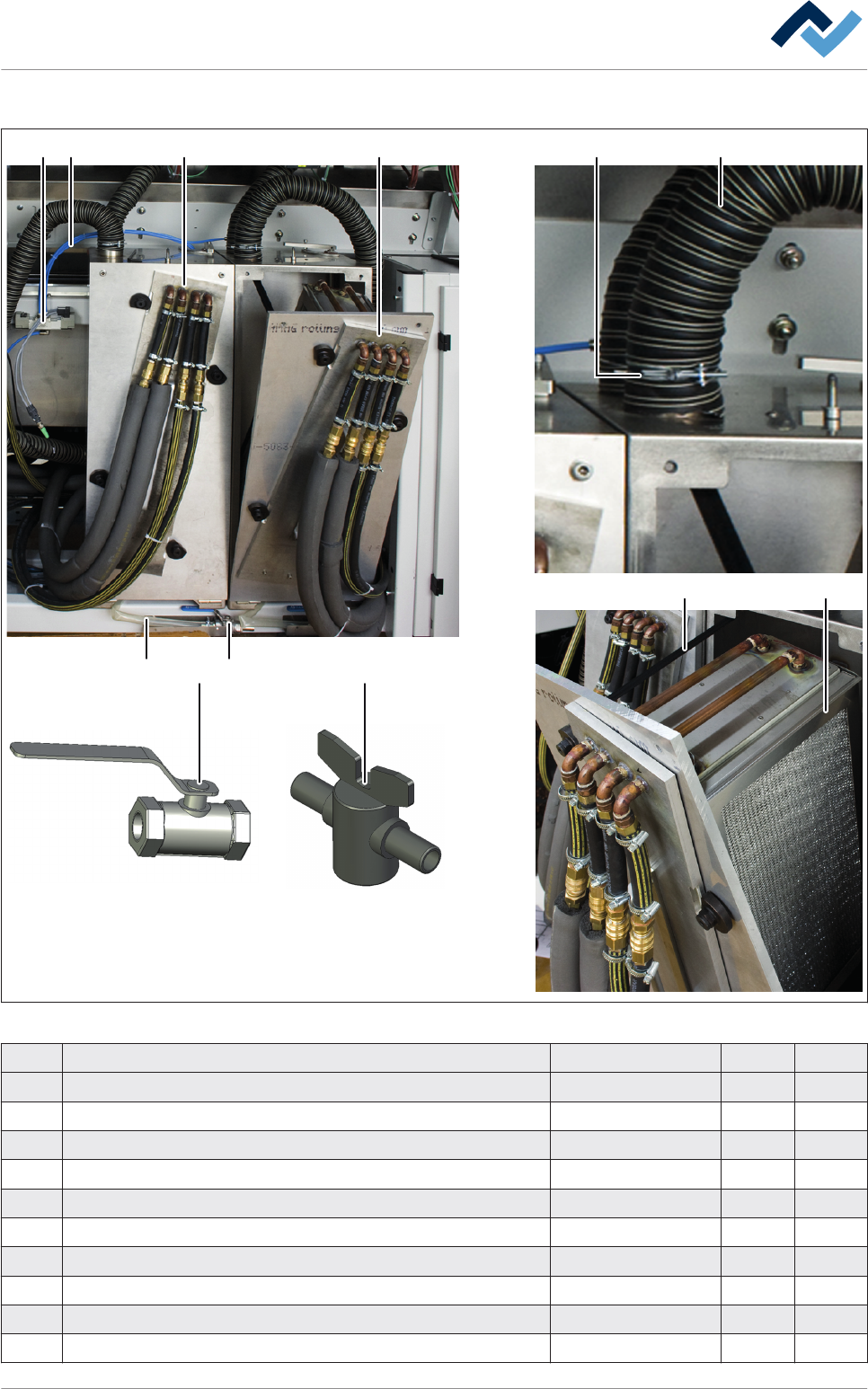

Fig. 216: Purificazione gas di processo
Pos. Denominazione Numero articolo A B
1 Scambiatore calore depurazione del gas di processo 162586 x
2 Filtro metallico, alluminio 141627 x
3 Tubo da Ø 6 mm x 1 mm per allagamento N2, merce a metraggio 6B0230 x
4 Valvola distributrice a 5/3 vie 126671 x
5 Cinghia di tenuta per valvola di manutenzione 152997 x
6 Tubo di scarico da 14 mm x 2 mm, merce a metraggio 6SSIL14x2.0 x
7 Valvola a sfera per lo scarico della condensa, metallo 143949 x
7 Valvola a sfera per lo scarico della condensa - plastica 170875 x
8 Tubo del gas di processo Ø 60 mm, merce a metraggio 133639 x
9 Cravatta stringitubo 59418 x
9.7
Parti di ricambio e pezzi soggetti ad usura | 9
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 490 / 0
1312
3
1

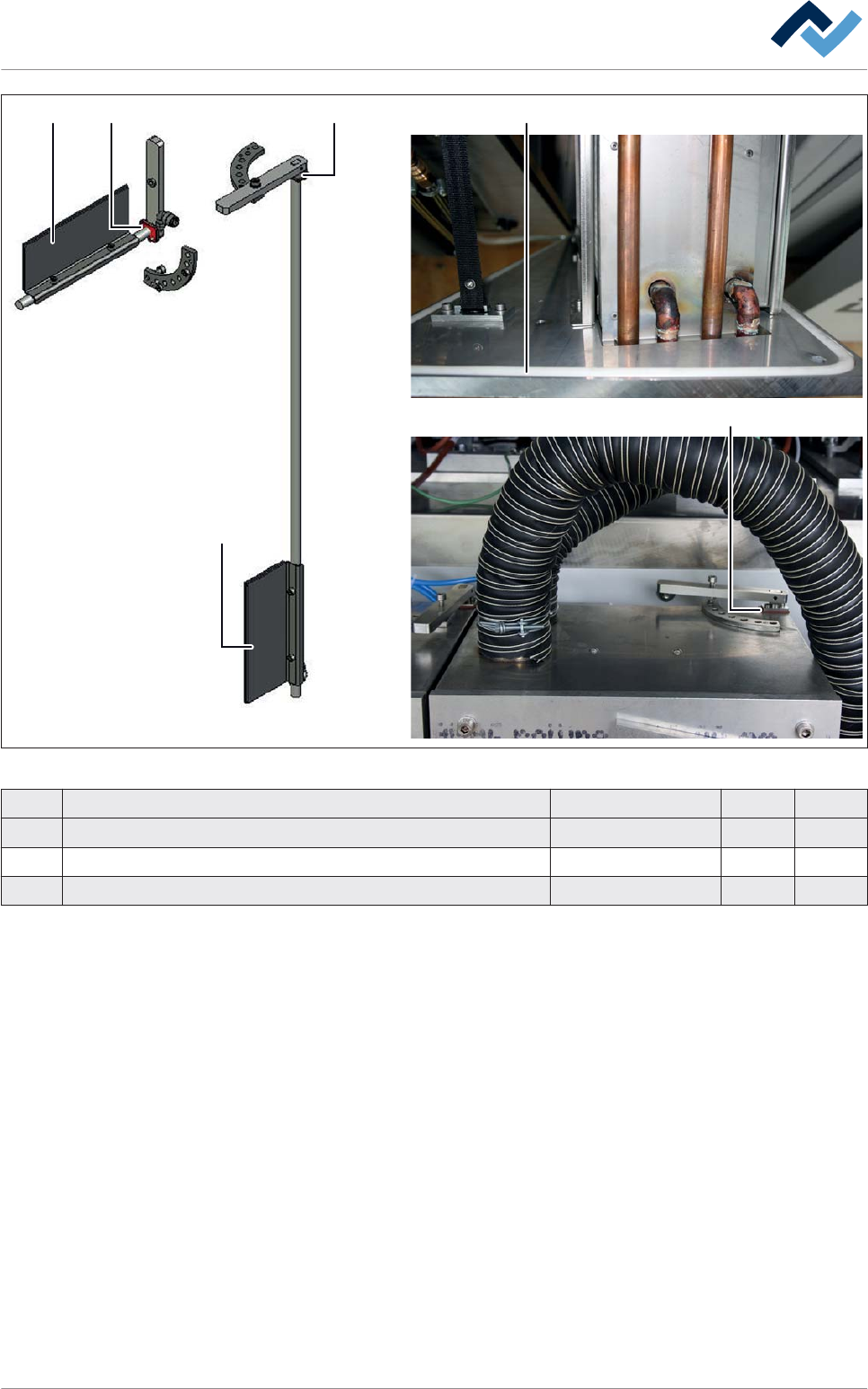

Fig. 217: Purificazione gas di processo
Pos. Denominazione Numero articolo A B
1 Guarnizione 153012 x
2 Guarnizione, merce a metraggio 56366 x
3 Piastra di tenuta in espanso 153011 x
Parti di ricambio e pezzi soggetti ad usura | 9
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 491 / 0
