4 1/2 1/2 3 Fig. 226: Catene motore Pos. Denominazione Numero articolo A B 1 Catena di azionamento, merce a metraggio 6KE06B-1G67N x 2 Lucchetto della catena 6KES06B-1G67N x 3 Molla 6FEDZ-094I x 4 Rullo di rinvio da Ø 35…
Convogliatore
Motore del convogliatore
Nota: Sono disponibili due tipi di motore!
A A A A 1 2

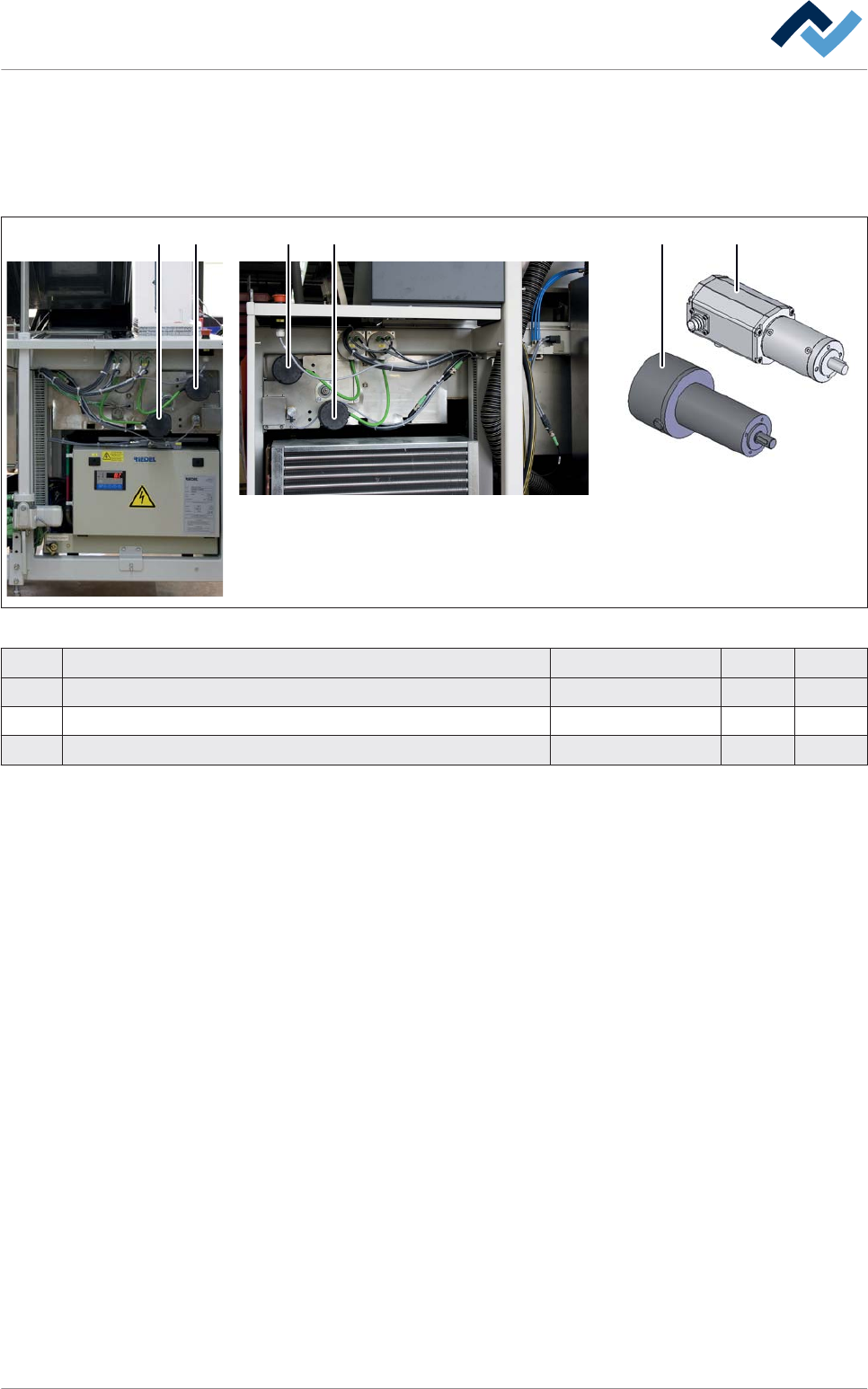

Fig. 225: Motori di azionamento per convogliatore
Pos. Denominazione Numero articolo A B
A Motoriduttore per convogliatore - - -
1 Motoriduttore tipo 1 con sistema elettronico separato 148300 x
2 Motoriduttore tipo 2 con sistema elettronico annesso 6MO-004 x
9.14
9.14.1
Parti di ricambio e pezzi soggetti ad usura | 9
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 500 / 0
41/2 1/2 3

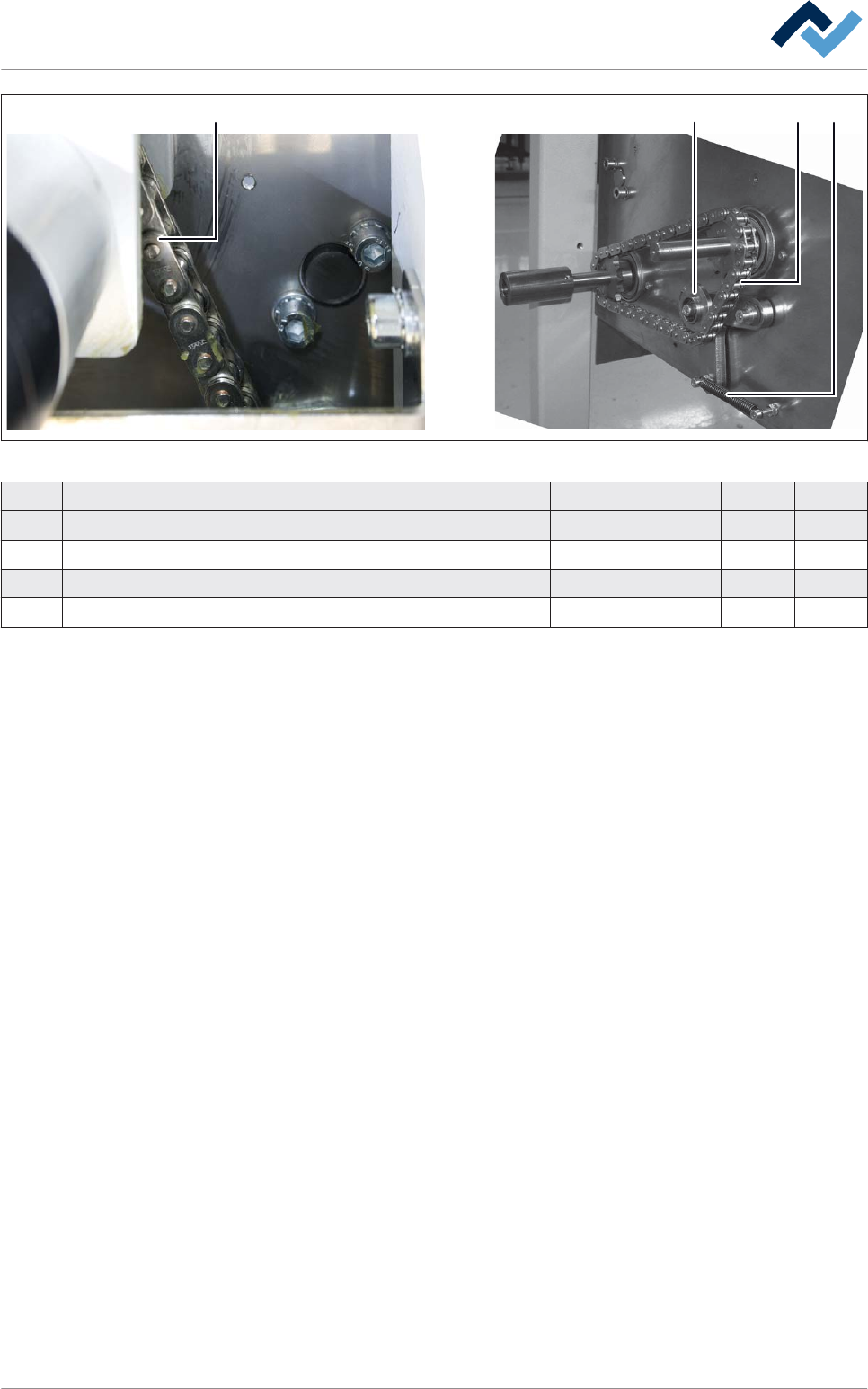

Fig. 226: Catene motore
Pos. Denominazione Numero articolo A B
1 Catena di azionamento, merce a metraggio 6KE06B-1G67N x
2 Lucchetto della catena 6KES06B-1G67N x
3 Molla 6FEDZ-094I x
4 Rullo di rinvio da Ø 35 mm, con cuscinetto 19360 x
Parti di ricambio e pezzi soggetti ad usura | 9
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 501 / 0
Regolazione larghezza
Motori di azionamento
Nota: Sono disponibili due tipi di motore!
1 2 2 2 2

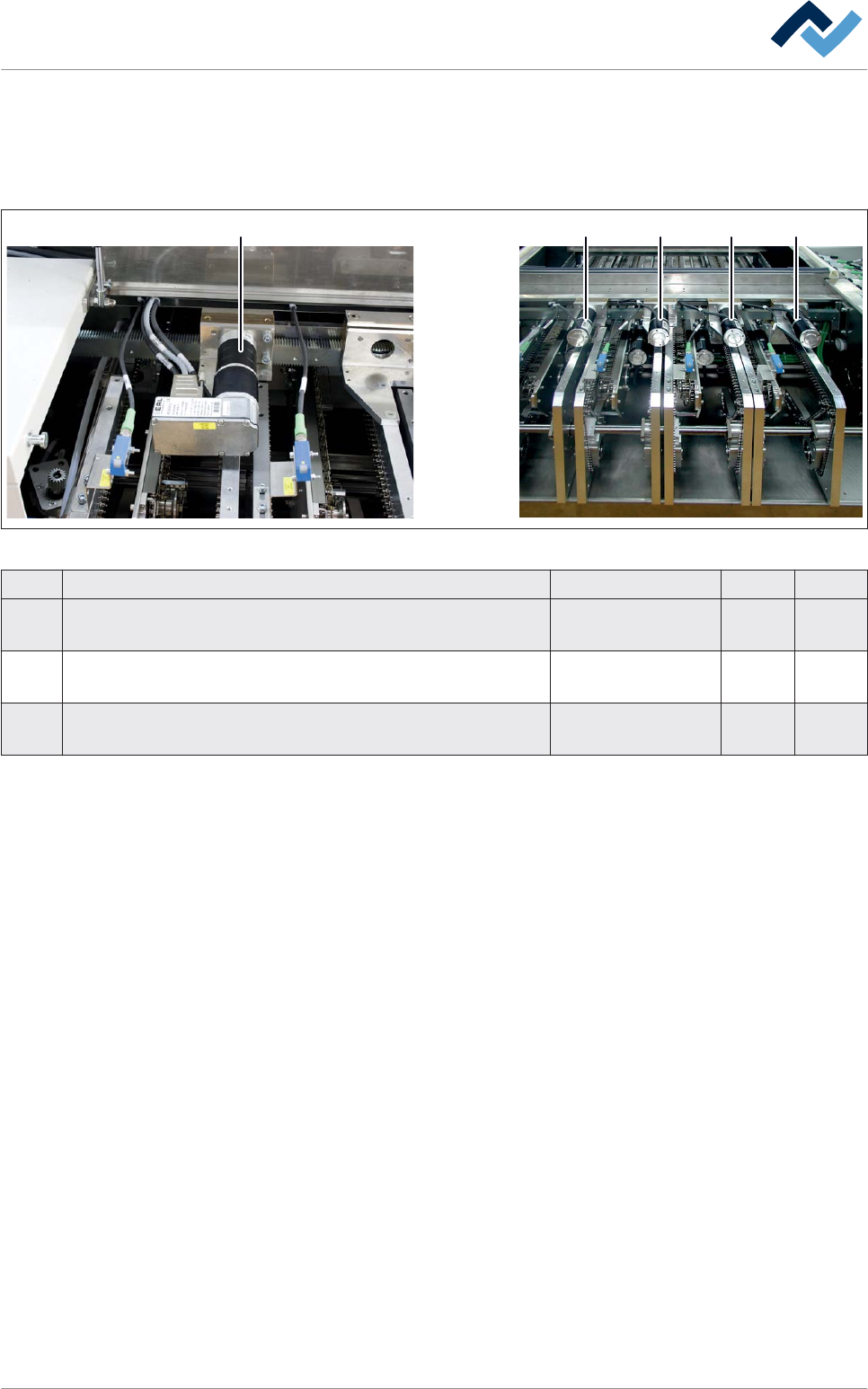

Fig. 227: Motori di azionamento per regolazione larghezza
Pos. Denominazione Numero articolo A B
1
Motore per la regolazione della larghezza tipo 1 con sistema elet-
tronico annesso
6MO-005 x
2
Motore per la regolazione della larghezza tipo 2 con sistema elet-
tronico separato --> 05/2013
157493 x
2*
Motore per la regolazione della larghezza tipo 2 con sistema elet-
tronico separato 05/2013 -->
245382 x
* a partire dal numero macchina 094
9.14.2
Parti di ricambio e pezzi soggetti ad usura | 9
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 502 / 0
