11 3 2 1 Fig. 230: Regolazione larghezza Pos. Denominazione Numero articolo A B 1 Cuscinetto a sfere radiale, diametro interno 25 mm 6LA60052RS x 2 Cuscinetto a sfere radiale, diametro interno 30 mm 154118 x 3 Flangia bu…
Catene del convogliatore, rulli di rinvio, cuscinetti
1
2
1 10
4/5/6 7/8/9
32

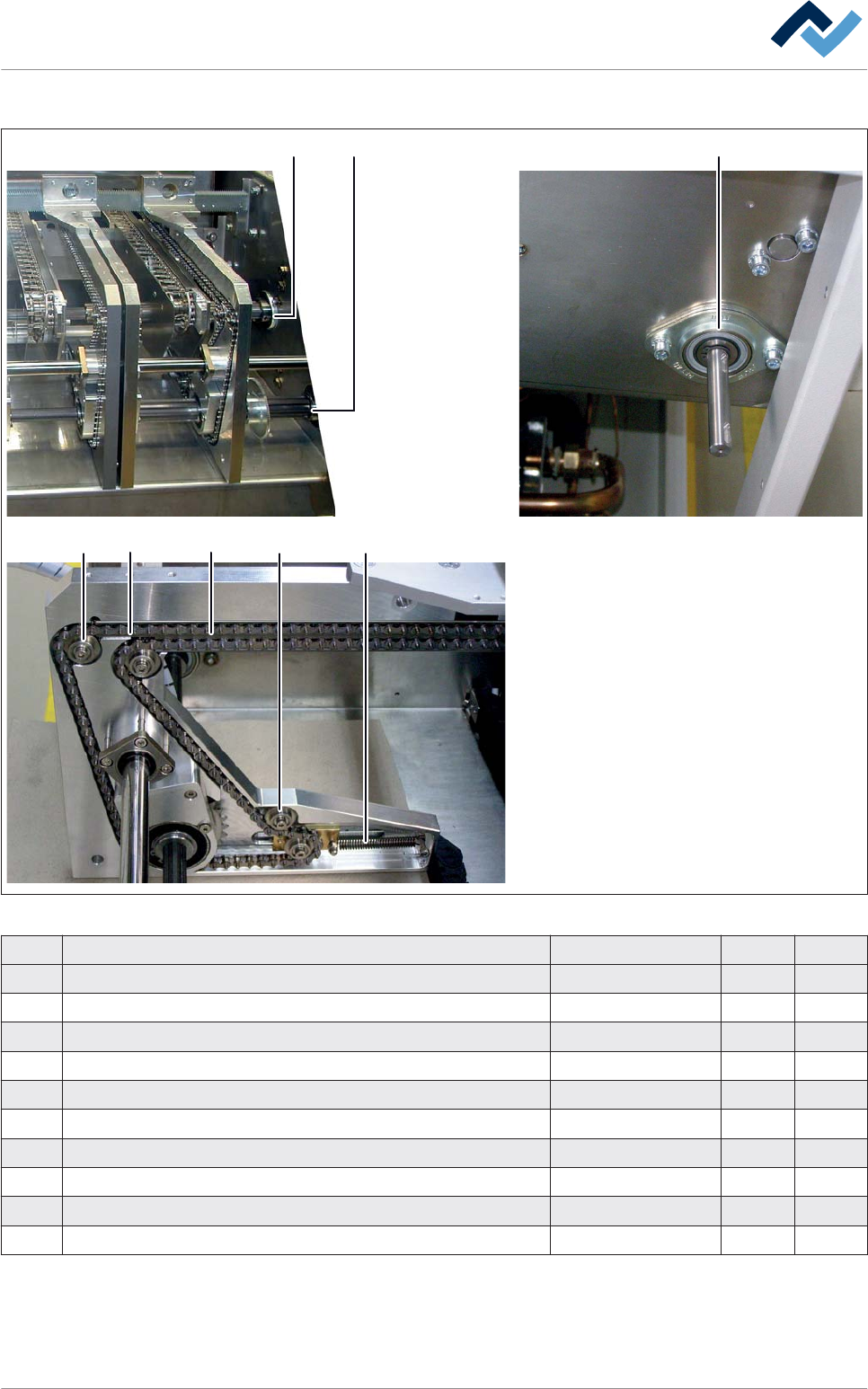

Fig. 229: Catene del convogliatore
Pos. Denominazione Numero articolo A B
1 Galoppino Ø 21 mm 107607 x
2 Cuscinetto flangiato da Ø 25 mm 154093 x
3 Cuscinetto flangiato da Ø 12 mm 6LAP12RM x
4 Catena di trasporto, perno da 3 mm, merce a metraggio 137908 x
5 Catena di trasporto, perno da 4 mm, merce a metraggio 162880 x
6 Catena di trasporto, perno da 5 mm, merce a metraggio 152419 x
7 Lucchetto a catena da 3 mm 137909 x
8 Lucchetto a catena da 4 mm 199337 x
9 Lucchetto a catena da 5 mm 152420 x
10 Molla 6FEDZ-094I x
9.14.3
Parti di ricambio e pezzi soggetti ad usura | 9
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 504 / 0
1132 1
Fig. 230: Regolazione larghezza
Pos. Denominazione Numero articolo A B
1 Cuscinetto a sfere radiale, diametro interno 25 mm 6LA60052RS x
2 Cuscinetto a sfere radiale, diametro interno 30 mm 154118 x
3 Flangia bussola a rotolamento 24161 x
Parti di ricambio e pezzi soggetti ad usura | 9
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 505 / 0
Convogliatore a 4 binari con 4 velocità regolabili
12
Fig. 231: Convogliatore a 4 binari
Pos. Denominazione Numero articolo A B
1 Boccola dell'ago 154116 x
2 Anello elastico 154125 x
