Convogliatore a 4 binari con 4 velocità regolabili 1 2 Fig. 231: Convogliatore a 4 binari Pos. Denominazione Numero articolo A B 1 Boccola dell'ago 154116 x 2 Anello elastico 154125 x 9.14.4 Parti di ricambio e pezz…
1132 1
Fig. 230: Regolazione larghezza
Pos. Denominazione Numero articolo A B
1 Cuscinetto a sfere radiale, diametro interno 25 mm 6LA60052RS x
2 Cuscinetto a sfere radiale, diametro interno 30 mm 154118 x
3 Flangia bussola a rotolamento 24161 x
Parti di ricambio e pezzi soggetti ad usura | 9
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 505 / 0
Convogliatore a 4 binari con 4 velocità regolabili
12
Fig. 231: Convogliatore a 4 binari
Pos. Denominazione Numero articolo A B
1 Boccola dell'ago 154116 x
2 Anello elastico 154125 x
9.14.4
Parti di ricambio e pezzi soggetti ad usura | 9
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 506 / 0
Convogliatore per carichi pesanti
1/2 43 3

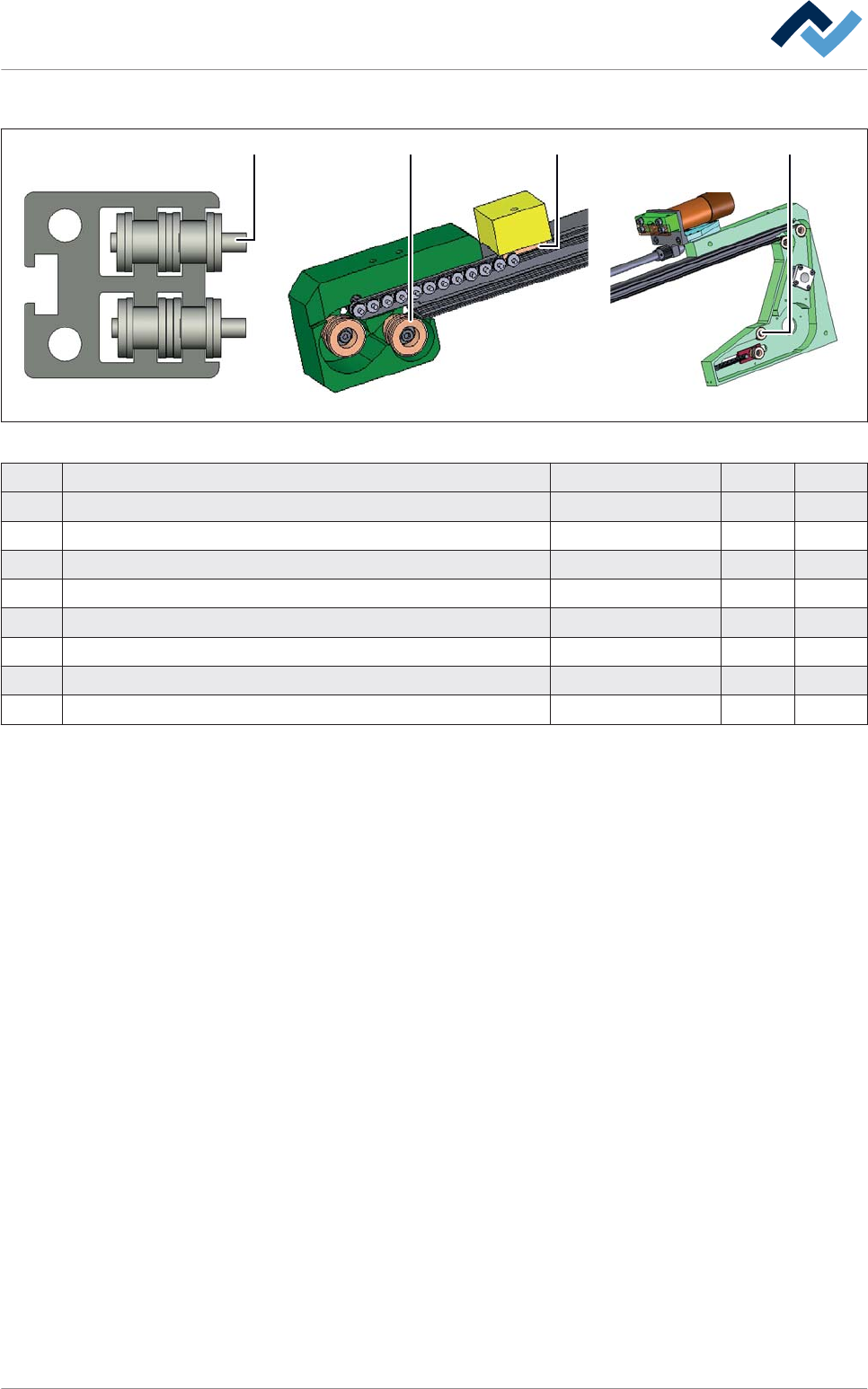

Fig. 232: Convogliatore per carichi pesanti
Pos. Denominazione Numero articolo A B
1 Catena di trasporto, perno da 3 mm, merce a metraggio 192345 x
1 Catena di trasporto, perno da 4 mm, merce a metraggio 205714 x
1 Catena di trasporto, perno da 5 mm, merce a metraggio 205737 x
2 Lucchetto a catena da 3 mm 192344 x
2 Lucchetto a catena da 4 mm 205712 x
2 Lucchetto a catena da 5 mm 205736 x
3 Galoppino Ø 21 mm 195199 x
4 Vello separatore d'olio per la catena 108962 x
9.14.5
Parti di ricambio e pezzi soggetti ad usura | 9
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 507 / 0
