Fig. 5: Le marcature rosse corrispondono ai punti di sollevamento Trasporto, montaggio, magazzinaggio, smaltimento | 4 Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 51 / 0
Scaricare la macchina
Scarico con carrello elevatore
La macchina può essere consegnata con due varianti di imballaggio:
▪ su pallet
▪ imballata in una cassa.
Il procedimento per lo scarico è identico per entrambe le varianti. Il peso della mac-
china è indicato al capitolo [Dati tecnici].
PERICOLO
Pericolo di morte o di gravissime lesioni dovuto al ribalto della macchina!
1. Il carrello elevatore a forche deve soddisfare i requisiti minimi!
2. Sollevare la macchina solo dal centro rispetto al baricentro!
Requisiti minimi del carrello elevatore
Min. 1,6m
Min. 1,4m
Fig. 4: Requisiti minimi del carrello elevatore
Trasportare la macchina in sicurezza
ü Trasporto della macchina in sicurezza:
1. Sollevare il carico sempre in corrispondenza del baricentro.
ð Nei punti di sollevamento previsti sono riportate delle marcature rosse.
2. Sollevare sempre la macchina in corrispondenza dei punti di sollevamento pre-
visti!
3. Attenersi a quanto raffigurato qui di seguito!
4.3
4.3.1
Trasporto, montaggio, magazzinaggio, smaltimento | 4
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 50 / 0

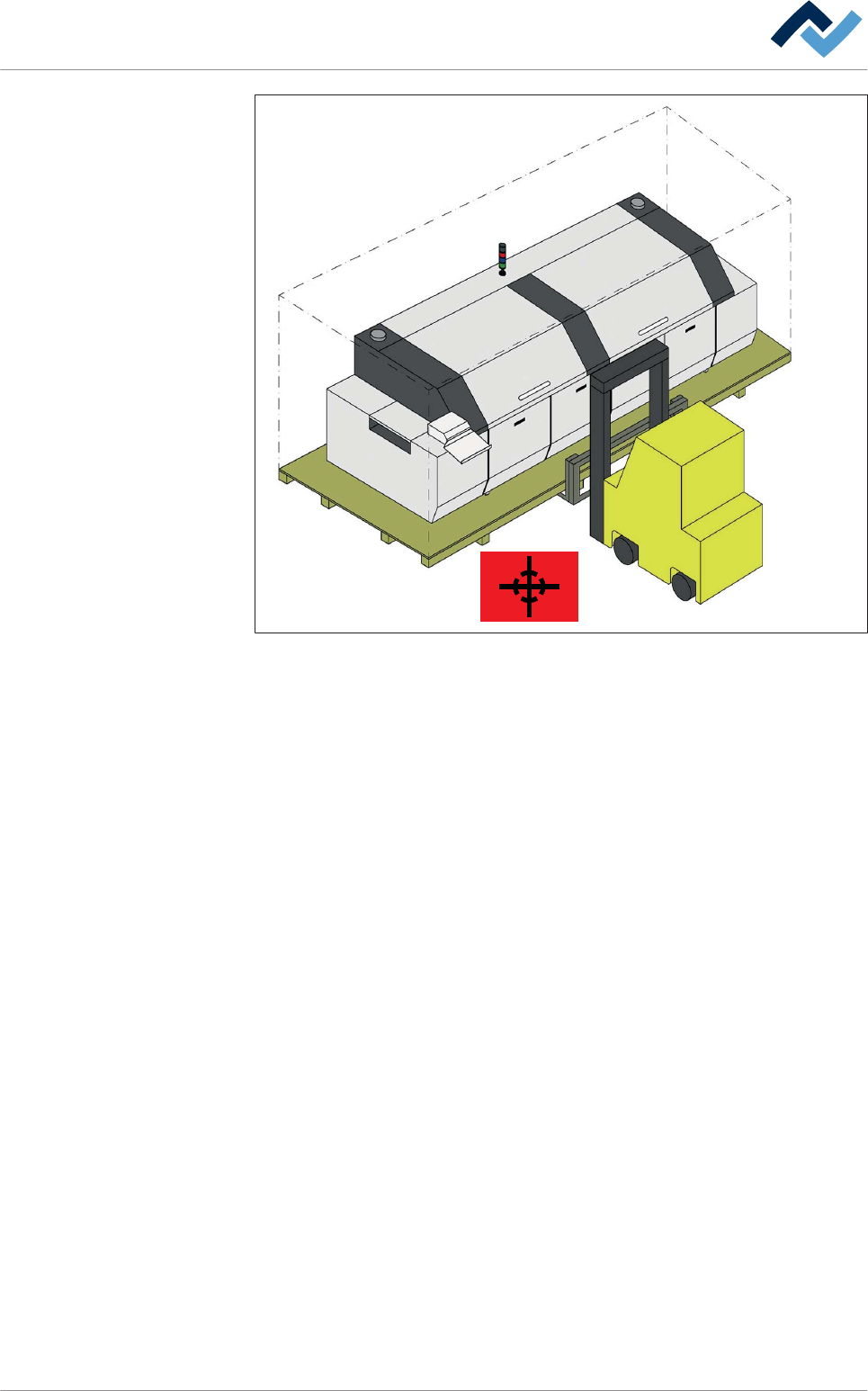

Fig. 5: Le marcature rosse corrispondono ai punti di sollevamento
Trasporto, montaggio, magazzinaggio, smaltimento | 4
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 51 / 0
Scarico con gru
PERICOLO
Pericolo di morte o di gravissime lesioni dovuto a carichi cadenti!
1. La gru deve soddisfare i requisiti minimi come illustrato qui sotto!
2. Sollevare la macchina solo dal centro rispetto al baricentro!
Trasportare la macchina in sicurezza
ü Per trasportare la macchina in sicurezza:
1. Sollevare il carico sempre in corrispondenza dei punti di sollevamento contras-
segnati.
ð Il peso della macchina è indicato al capitolo [Dati tecnici].
ð I punti di sollevamento sono indicati con il simbolo di una catena.
ð Attenersi a quanto raffigurato qui di seguito!
ð Dopo il trasporto:
2. Posare a terra la macchina. Rimuovere cavi, catene e dispositivi di sollevamen-
to.
3. Attenersi a quanto raffigurato qui di seguito!
Fig. 6: Simbolo della catena: Posizionare gli attrezzi di sollevamento in questo punto!
4.3.2
Trasporto, montaggio, magazzinaggio, smaltimento | 4
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 52 / 0
