Circuito secondario dell'acqua 3 41 A A A 2 Fig. 243: Circuito secondario dell'acqua Pos. Denominazione Numero articolo A B A Circuito secondario dell'acqua - 1 Pompa di circolazione 192576 x 2 Interruttor…
Ersa Process Control (EPC)
A
32
4
3
1
5 56
A

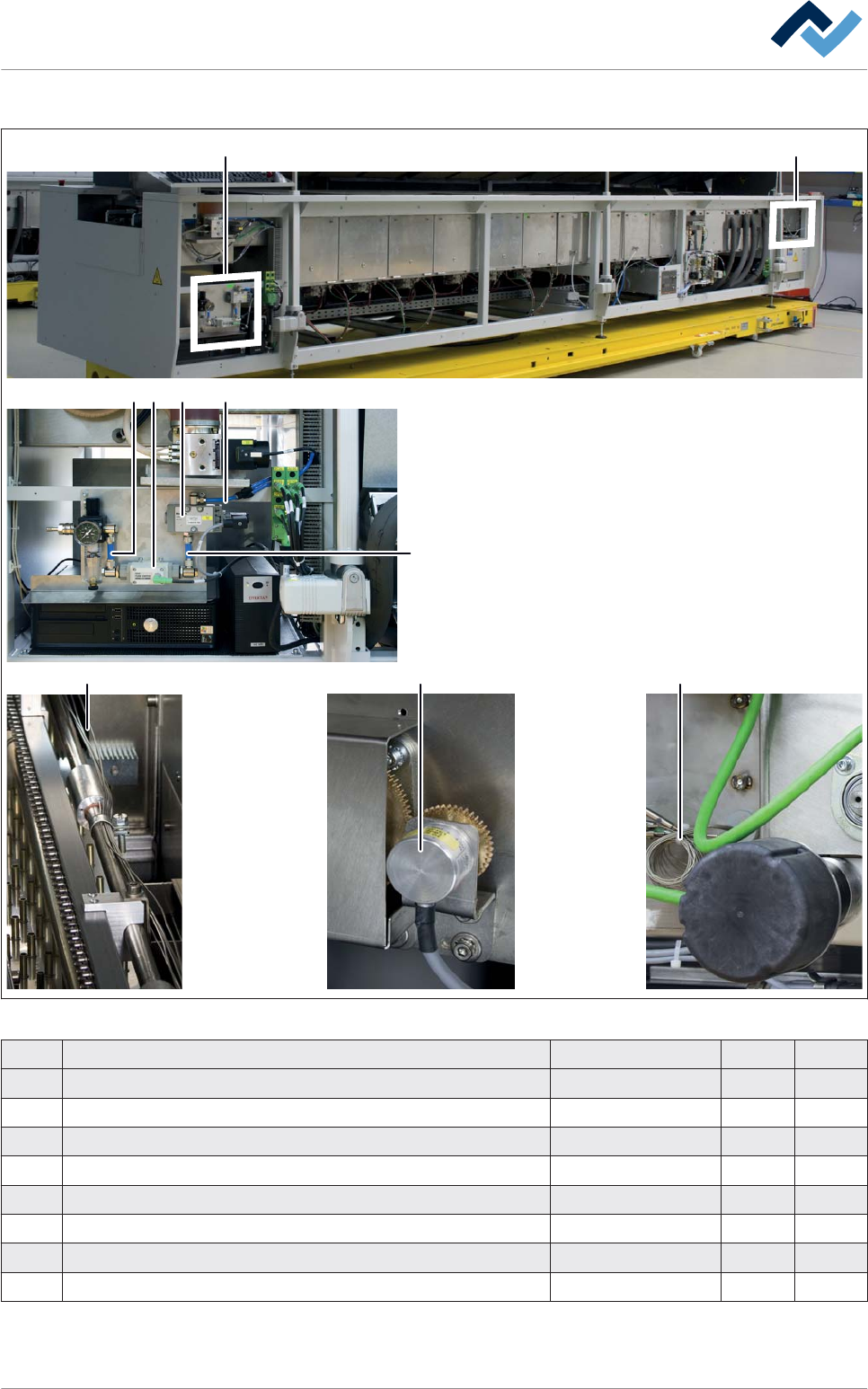

Fig. 242: EPC
Pos. Denominazione Numero articolo A B
A EPC -
1 Valvola distributrice a 3/2 vie 6BO227 x
2 Interruttore di portata 134836 x
3 Tubo da Ø 12 mm x 1,5 mm, blu, merce a metraggio 6BO351 x
4 Tubo da Ø 8 mm x 1 mm, blu, merce a metraggio 6BO241 x
5 Elemento termico 1x NiCr-Ni con sonda lunga 2 m 53334 x
5 Elemento termico 1x NiCr-Ni con sonda lunga 3 m 122824 x
6 Trasduttore di velocità 117997 x
9.18
Parti di ricambio e pezzi soggetti ad usura | 9
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 515 / 0
Circuito secondario dell'acqua
341
A
AA
2
Fig. 243: Circuito secondario dell'acqua
Pos. Denominazione Numero articolo A B
A Circuito secondario dell'acqua -
1 Pompa di circolazione 192576 x
2 Interruttore termico 147646 x
3 Interruttore a galleggiante 142939 x
4 Guarnizione di gomma 146691 x
9.19
Parti di ricambio e pezzi soggetti ad usura | 9
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 516 / 0
1
Fig. 244: Scambiatore di calore
Pos. Denominazione Numero articolo A B
1
Scambiatore di calore del circuito d'acqua calda nel dispositivo di
aspirazione presso bocca di carico e scarico
146571 x
