Tubazioni dei circuiti d'acqua 1 22 2 2 3 Fig. 245: Tubazioni Pos. Denominazione Numero articolo A B 1 Tubo dell'acqua, merce a metraggio 6SCHTHE-NW13 x 2 Cravatta stringitubo 16...25 mm 6SK16-025 x 3 Pezzo Y 7…
1

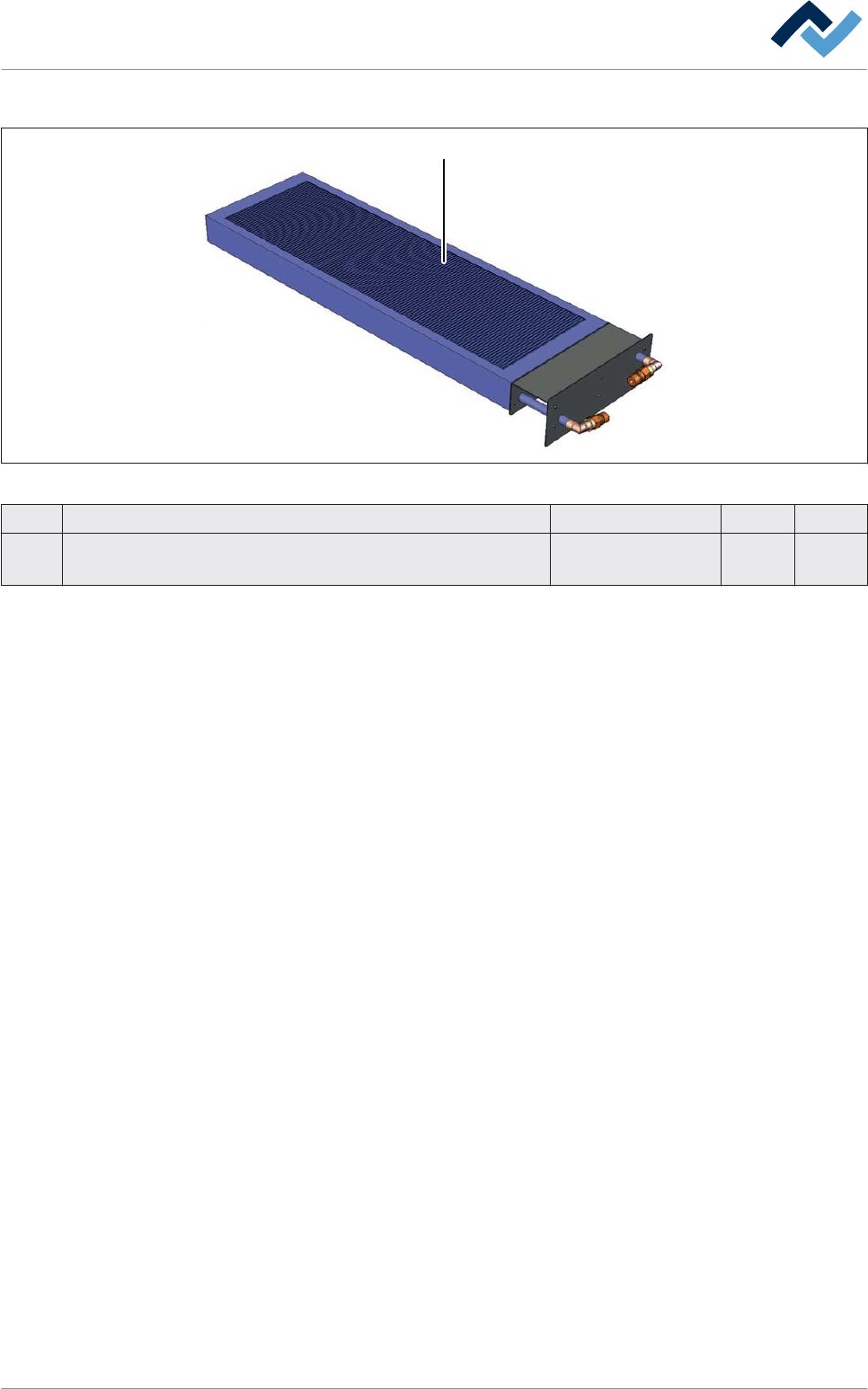

Fig. 244: Scambiatore di calore
Pos. Denominazione Numero articolo A B
1
Scambiatore di calore del circuito d'acqua calda nel dispositivo di
aspirazione presso bocca di carico e scarico
146571 x
Parti di ricambio e pezzi soggetti ad usura | 9
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 517 / 0
Tubazioni dei circuiti d'acqua
1 222 23

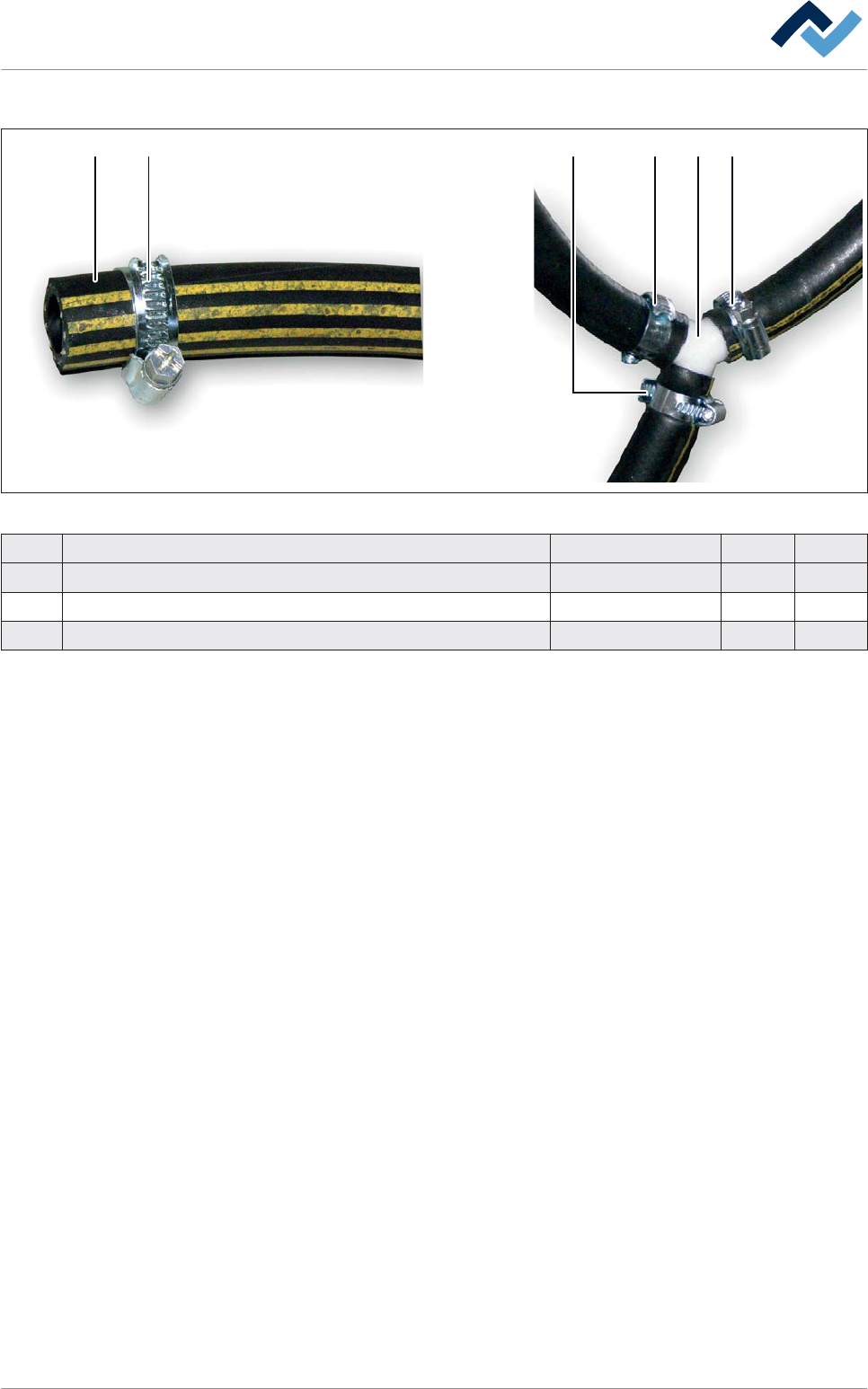

Fig. 245: Tubazioni
Pos. Denominazione Numero articolo A B
1 Tubo dell'acqua, merce a metraggio 6SCHTHE-NW13 x
2 Cravatta stringitubo 16...25 mm 6SK16-025 x
3 Pezzo Y 79871 x
9.20
Parti di ricambio e pezzi soggetti ad usura | 9
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 518 / 0
1 2 3 4 2 5
7 8 89 7
10
22 6
11
Fig. 246: Tubazioni
Pos. Denominazione Numero articolo A B
1 Boccola del tubo con filettatura interna 120558 x
2 Anello di tenuta in rame 153648 x
3 Giunto maschio, acqua fredda 6VSNIP-3/8 x
4 Giunto femmina, acqua fredda 6KPVS-3/8 x
5 Boccola del tubo con filettatura esterna 6BO213 x
6 Manicotto filettato G3/8 120557 x
7 Boccola del tubo con filettatura esterna 161312 x
8 Giunto maschio, acqua calda, esiguo tasso di perdite 161363 x
9 Giunto femmina, acqua calda, esiguo tasso di perdite 161361 x
10 Tubo isolante della schiuma, merce a metraggio 175128 x
11 Nastro isolante merce a metraggio 175129 x
Parti di ricambio e pezzi soggetti ad usura | 9
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 519 / 0
