Raffreddamento veloce delle zone di saldatura 1 3 2 54 4 4 Fig. 247: Raffreddamento veloce Pos. Denominazione Numero articolo A B 1 Elemento termico 6IN774_6 x 2 Tubo D-152, merce a metraggio 121175 x 3 Azionamento 6KLS-…
1 2 3 4 2 5
7 8 89 7
10
22 6
11

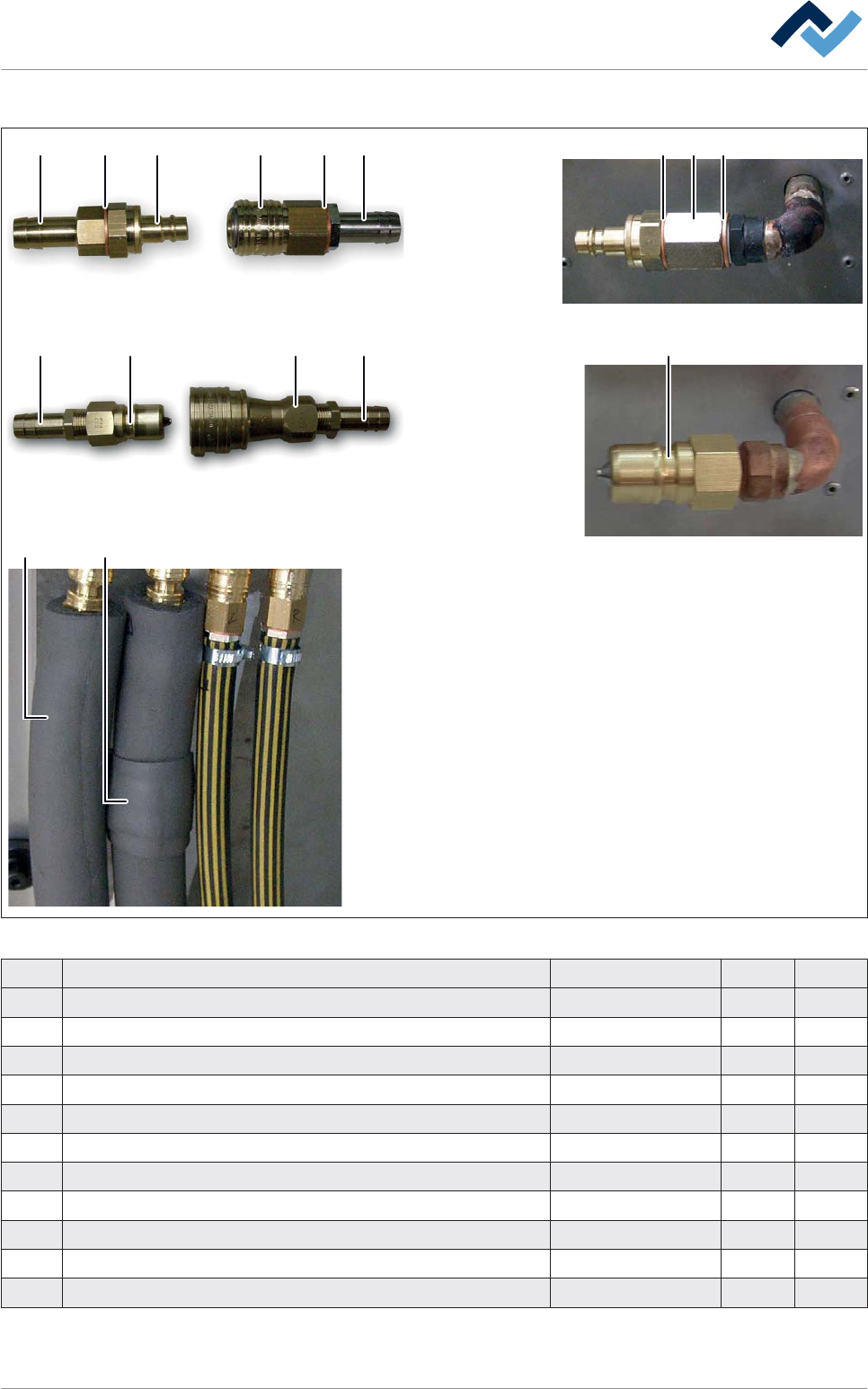

Fig. 246: Tubazioni
Pos. Denominazione Numero articolo A B
1 Boccola del tubo con filettatura interna 120558 x
2 Anello di tenuta in rame 153648 x
3 Giunto maschio, acqua fredda 6VSNIP-3/8 x
4 Giunto femmina, acqua fredda 6KPVS-3/8 x
5 Boccola del tubo con filettatura esterna 6BO213 x
6 Manicotto filettato G3/8 120557 x
7 Boccola del tubo con filettatura esterna 161312 x
8 Giunto maschio, acqua calda, esiguo tasso di perdite 161363 x
9 Giunto femmina, acqua calda, esiguo tasso di perdite 161361 x
10 Tubo isolante della schiuma, merce a metraggio 175128 x
11 Nastro isolante merce a metraggio 175129 x
Parti di ricambio e pezzi soggetti ad usura | 9
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 519 / 0

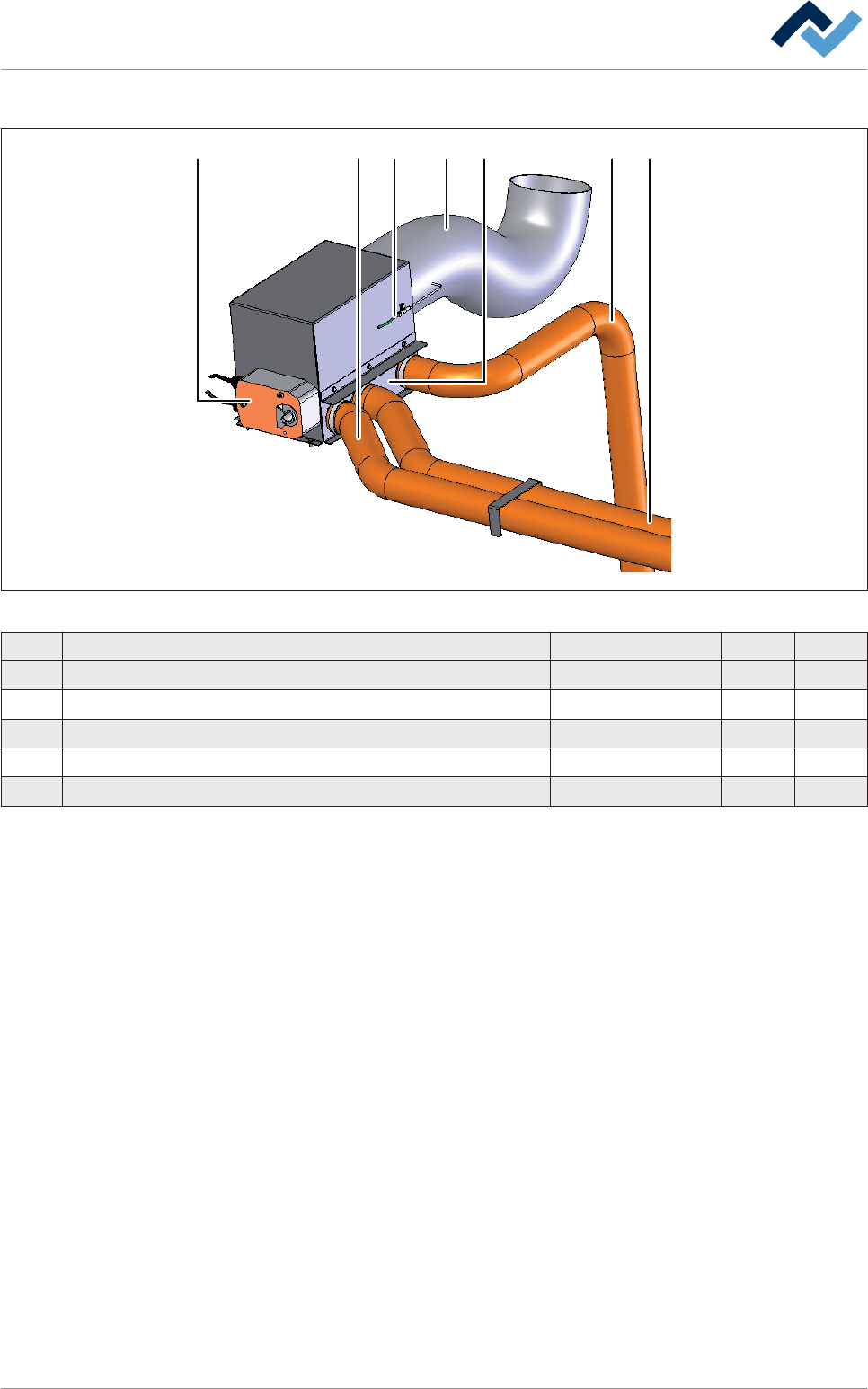

Raffreddamento veloce delle zone di saldatura
13 2 5444
Fig. 247: Raffreddamento veloce
Pos. Denominazione Numero articolo A B
1 Elemento termico 6IN774_6 x
2 Tubo D-152, merce a metraggio 121175 x
3 Azionamento 6KLS-MO-LF24-S x
4 Tubo D-60, merce a metraggio 166556 x
5 Guarnizione interna 181505 x
9.21
Parti di ricambio e pezzi soggetti ad usura | 9
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 520 / 0
Utilizzo come forno di essiccazione

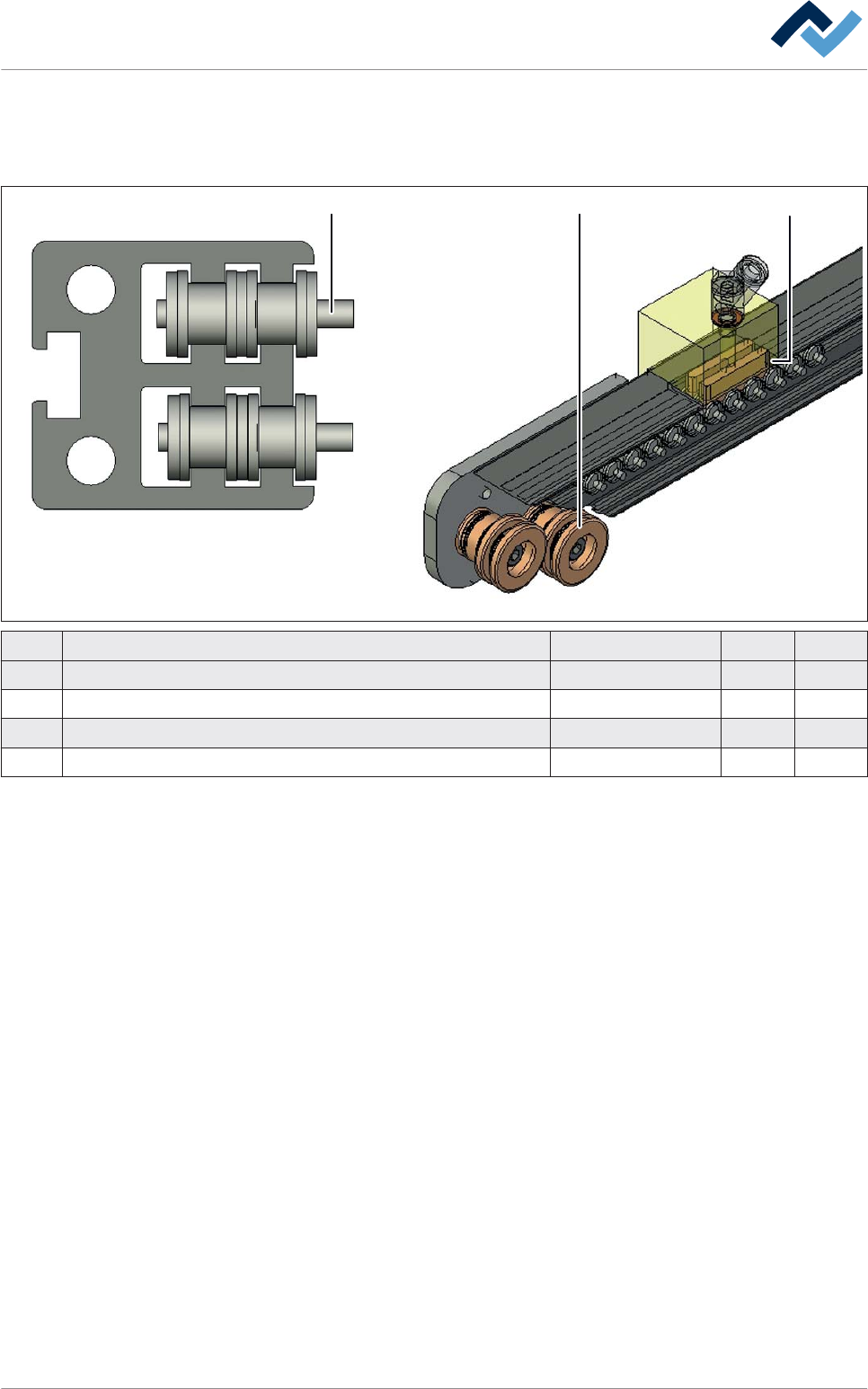

Catene del convogliatore
1/2 34
Pos. Denominazione Numero articolo A B
1 Catena di trasporto, perno da 3 mm, merce a metraggio 192345 x
2 Lucchetto a catena da 3 mm 192344 x
3 Galoppino Ø 21 mm 195199 x
4 Vello separatore d'olio per la catena 108962 x
9.22
9.22.1
Parti di ricambio e pezzi soggetti ad usura | 9
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 521 / 0
