Macchina imballata nella cassa A questo proposito osservare la seguente figura: 1 1 2 1 1 Nastro di acciaio 2 Coperchio ü Disimballare la macchina: 1. Togliere i nastri di acciaio. 2. Rimuovere il coperchio. 3. Rimuovere…
Imballaggio con Tilt watch
ü Controllare un imballaggio con l'indicatore d'inclinazione Tilt Watch:
1. Controllare tutti gli adesivi Tilt Watch disponibili.
2. Un indicatore che non ha cambiato colore significa: La macchina è stata tra-
sportata in modo appropriato.
3. Un indicatore trascolorato in rosso significa: Durante il trasporto, la macchina è
stata inclinata troppo.
4. Annotare l'indicatore rosso nella lettera di vettura!
4.4.2

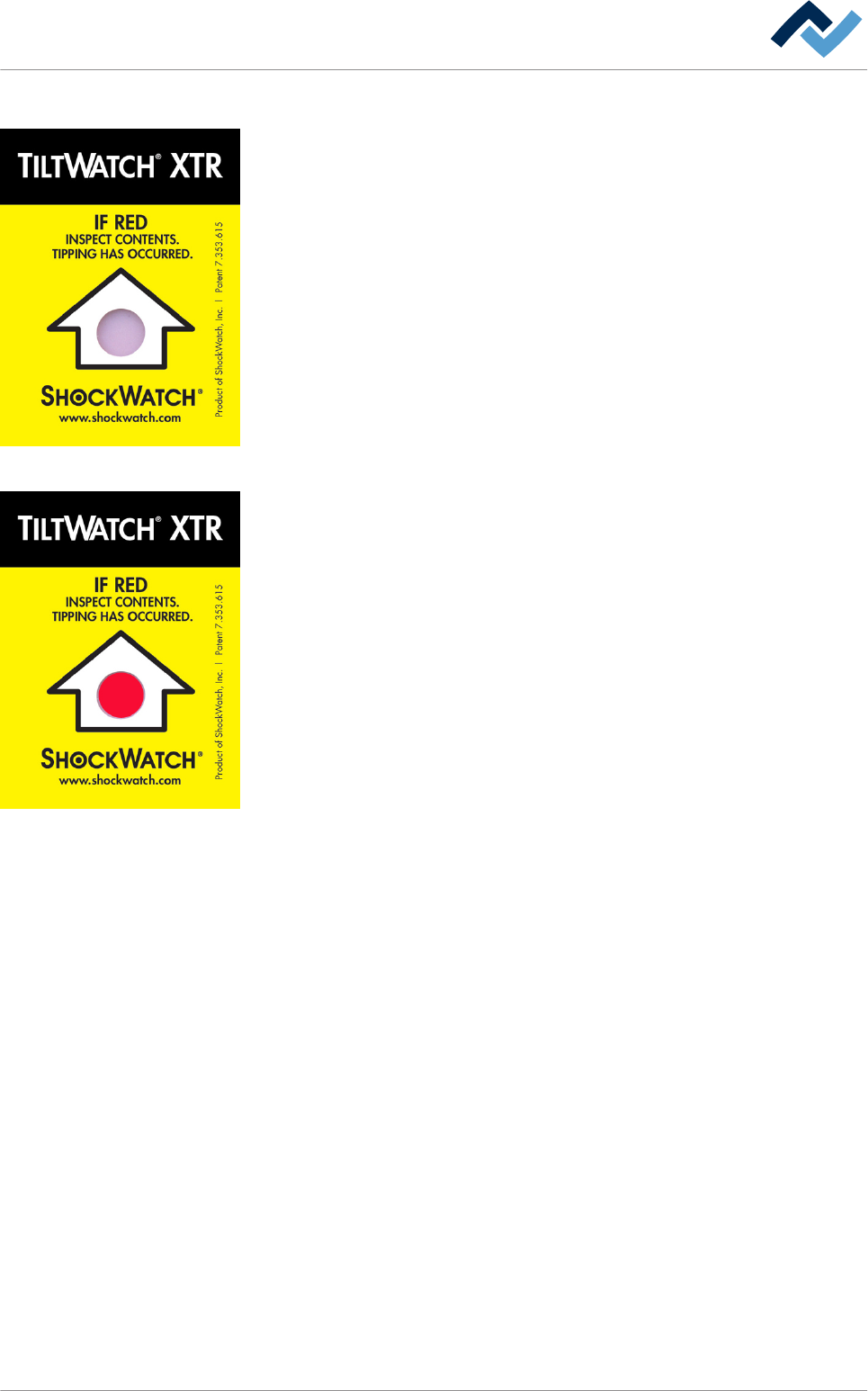

Fig. 9: Indicatore non ha cambiato
colore
Fig. 10: Indicatore trascolorato
Trasporto, montaggio, magazzinaggio, smaltimento | 4
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 55 / 0
Macchina imballata nella cassa
A questo proposito osservare la seguente figura:
1
1
2
1
1 Nastro di acciaio 2 Coperchio
ü Disimballare la macchina:
1. Togliere i nastri di acciaio.
2. Rimuovere il coperchio.
3. Rimuovere le pareti laterali.
4. Togliere l'imballaggio protettivo (plastica da imballaggio).
4.4.3
Trasporto, montaggio, magazzinaggio, smaltimento | 4
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 56 / 0
Macchina imballata su pallet
ü Disimballare la macchina:
1. Togliere l'imballaggio protettivo (plastica da imballaggio).
AVVERTENZA
Smaltimento
1. Provvedere allo smaltimento sicuro ed ecologico del materiale d'imballaggio!
Rimuovere le sicure per il trasporto
Fig. 11: Sicure per il trasporto
Il telaio della macchina è stato avvitato al pallet per garantire un trasporto
sicuro.
ü Rimuovere le sicure per il trasporto:
1. Sollevare il pallet con un carrello sollevatore e adottare le misure necessarie
per impedirne la caduta.
2. Rimuovere tutte le sicure per il trasporto.
3. Non sostare al di sotto dei carichi in fase di sollevamento.
4. Riabbassare il pallet.
ð A questo punto si può sollevare la macchina senza il pallet.
4.4.4
4.5
Trasporto, montaggio, magazzinaggio, smaltimento | 4
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 57 / 0
