Collegamento dell'alimentazione di gas protettivo ATTENZIONE Parti della macchina sotto pressione! Danni a persone o a cose dovuti a parti della macchina sotto pressione o a movi- mentazione inaspettata della meccan…
Collegamento delle condotte di aspirazione
AVVERTIMENTO
Pericolo di morte o di gravissime lesioni dovuto a sostanze infiammabili!
1. È proibito usare la macchina senza l'impianto di aspirazione!
Collegare le condotte di aspirazione.
ü Allacciamento:
1. Leggere gli schemi di aspirazione forniti insieme alla macchina. I manicotti di
aspirazione sono premontati per operare in obliquo da dietro.
2. Collegare i manicotti di aspirazione all'impianto di aspirazione in loco. A tale
scopo utilizzare le fascette serratubo fornite in dotazione.
ð A questo punto il procedimento è completato.
Consultare il capitolo
Capacità di aspirazione [} 24].
4.12.5
Trasporto, montaggio, magazzinaggio, smaltimento | 4
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 69 / 0

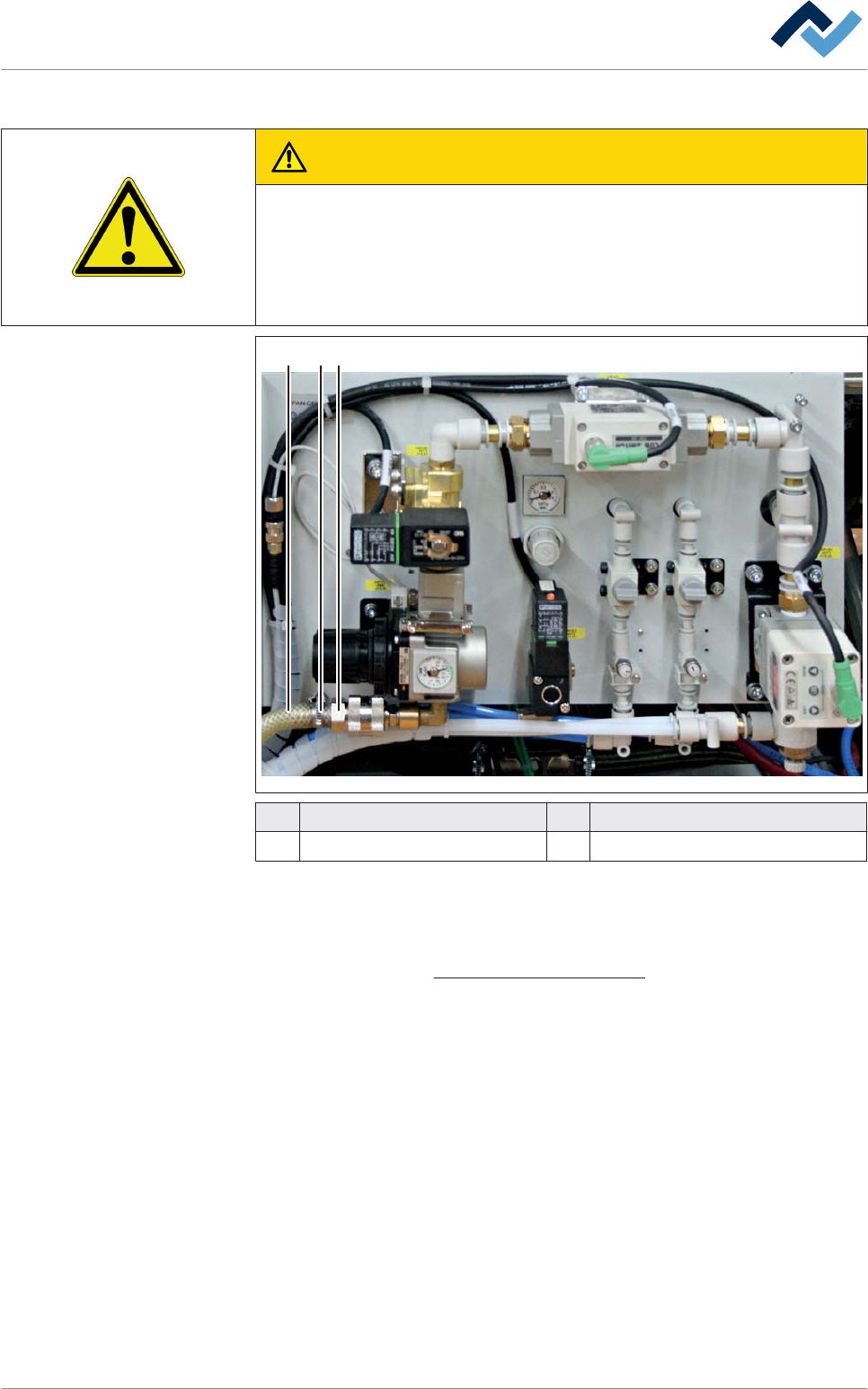

Collegamento dell'alimentazione di gas protettivo
ATTENZIONE
Parti della macchina sotto pressione!
Danni a persone o a cose dovuti a parti della macchina sotto pressione o a movi-
mentazione inaspettata della meccanica!
1. Tali lavori devono pertanto essere affidati solo a personale qualificato e appo-
sitamente istruito!
123
1 Collegamento tubo flessibile 2 Fascetta stringi-tubo
3 Condotta di alimentazione
ü L'alimentazione del gas protettivo si trova dietro il pannello di rivestimento nel-
la parte anteriore della macchina.
1. Leggere gli schemi di collegamento forniti insieme alla macchina. Per il valore
di pressione vedere Tecnica gas protettivi (azoto) [} 24] (Tecnica gas protettivi
(azoto)).
2. Aprire la lamiera di rivestimento.
3. Collegare la condotta di alimentazione (3) dell'impianto di gas protettivo dello
stabilimento al raccordo del tubo (1) e fissarlo con una fascetta (2).
4. Rimontare la lamiera di rivestimento.
ð A questo punto il procedimento è completato.
4.12.6
Trasporto, montaggio, magazzinaggio, smaltimento | 4
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 70 / 0

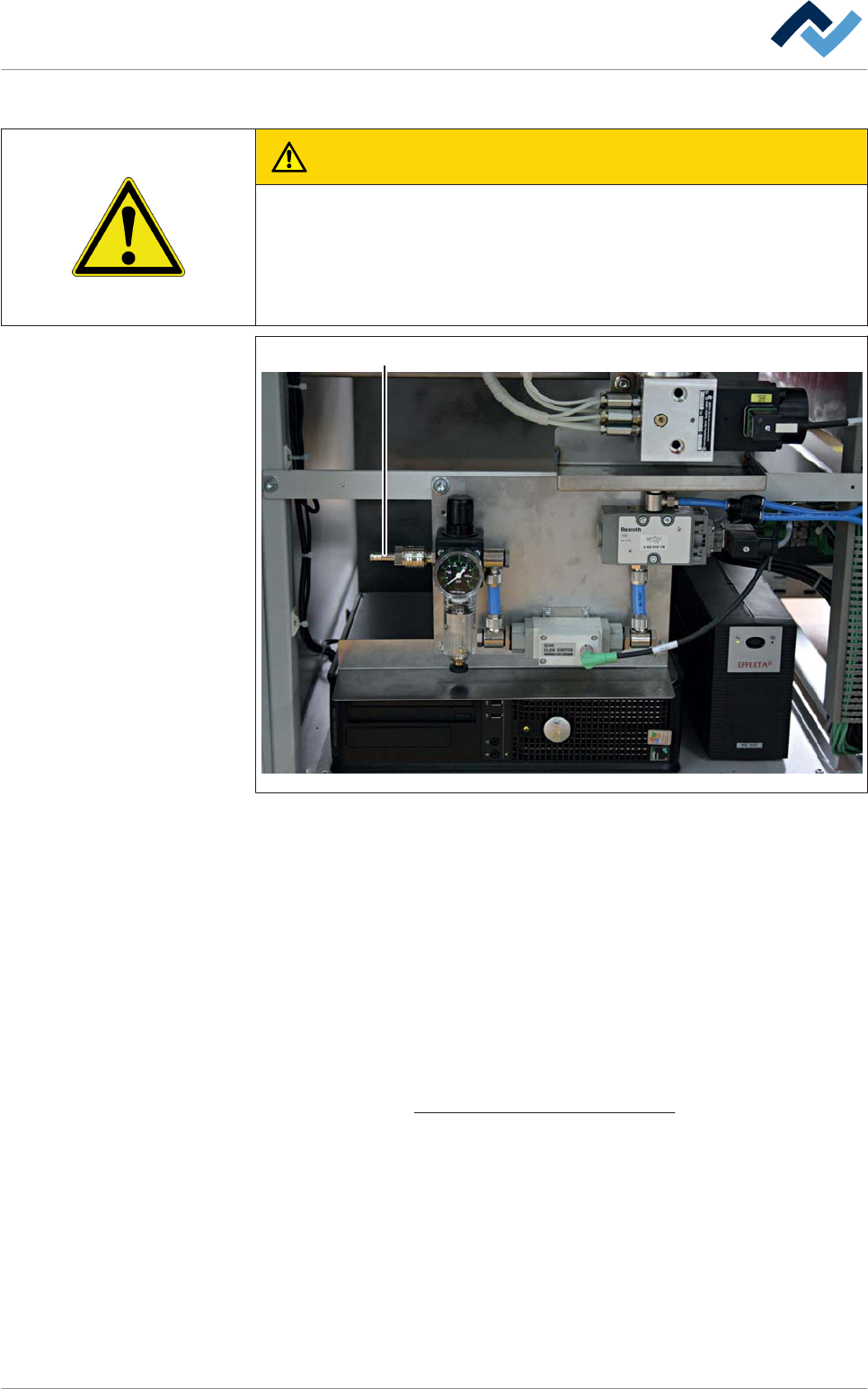

Collegamento dell'alimentazione di aria compressa (optional: EPC)
ATTENZIONE
Parti della macchina sotto pressione!
Danni a persone o a cose dovuti a parti della macchina sotto pressione o a movi-
mentazione inaspettata della meccanica!
1. Tali lavori devono pertanto essere affidati solo a personale qualificato e appo-
sitamente istruito!
1
Allacciare l'alimentazione dell'aria compressa
ü L'alimentazione dell'aria compressa si trova sul retro, dietro la lamiera di rive-
stimento all'ingresso della macchina.
1. Leggere gli schemi pneumatici forniti insieme alla macchina.
2. Aprire la lamiera di rivestimento.
3. Collegare il cavo di alimentazione dell'impianto di aria compressa dello stabili-
mento al raccordo del tubo (1) e fissarlo con una fascetta.
4. Rimontare la lamiera di rivestimento.
ð A questo punto il procedimento è completato.
Consultare il capitolo
Sistema pneumatico (optional: EPC) [} 24].
4.12.7
Trasporto, montaggio, magazzinaggio, smaltimento | 4
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 71 / 0
