Esempi pratici per il referencing della regolazione larghezza Esistono tre diverse possibilità di referencing: ▪ Referencing della regolazione larghezza con corsa di referencing. Il referencing va eseguito con questo pro…
ü Impostazione manuale della larghezza del convogliatore su un valore impostato
definito:
1. Fare clic sul campo di input [Set value] e inserire un valore in [mm].
ð La larghezza del convogliatore si regola su questo valore.
2. Cliccare sul pulsante
. All'interno del pulsante compare il numero del binario.
ð La larghezza del convogliatore viene regolata. Nel campo [Actual value] potete
vedere la larghezza attuale del convogliatore in [mm]. Il pulsante può assumere
colori diversi. Ad ogni colore corrisponde una determinata funzione. Sono pos-
sibili i seguenti colori:
▪ Grigio: la regolazione della larghezza è disinserita.
▪ Verde: è in corso la regolazione della larghezza
▪ Rosso: c'è un problema.
ü Controllo della regolazione larghezza:
1. Misurare la distanza delle guide del convogliatore fra di loro e confrontare il
risultato della misurazione con il [Actual value].
ð Se i valori divergono gli uni dagli altri:
2. Regolare il convogliatore e ripetere il procedimento.
ð Se [Set value] e [Actual value] coincidono, il procedimento è concluso.
Ora eseguire il referencing della regolazione della larghezza. A questo scopo osser-
vate gli esempi pratici descritti nella prossima sezione.
Messa in funzione | 5
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 88 / 0
Esempi pratici per il referencing della regolazione larghezza
Esistono tre diverse possibilità di referencing:
▪ Referencing della regolazione larghezza con corsa di referencing. Il referencing
va eseguito con questo procedimento se la regolazione della larghezza è dotata
di fine-corsa hardware. Seguire l'esempio a).
▪ Referencing della regolazione larghezza senza corsa di referencing. Il referen-
cing va eseguito con questo procedimento se la regolazione della larghezza non
è dotata di fine-corsa hardware e ogni binario del convogliatore dispone di
una guida fissa. Seguire l'esempio b).
▪ Referencing della regolazione larghezza senza corsa di referencing. Il referen-
cing va eseguito con questo procedimento se la regolazione della larghezza non
è dotata di fine-corsa hardware, e se nei sistemi a più binari le guide dei convo‐
gliatori sono accoppiate meccanicamente. Seguire l'esempio c).
5.4.9.3
Messa in funzione | 5
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 89 / 0

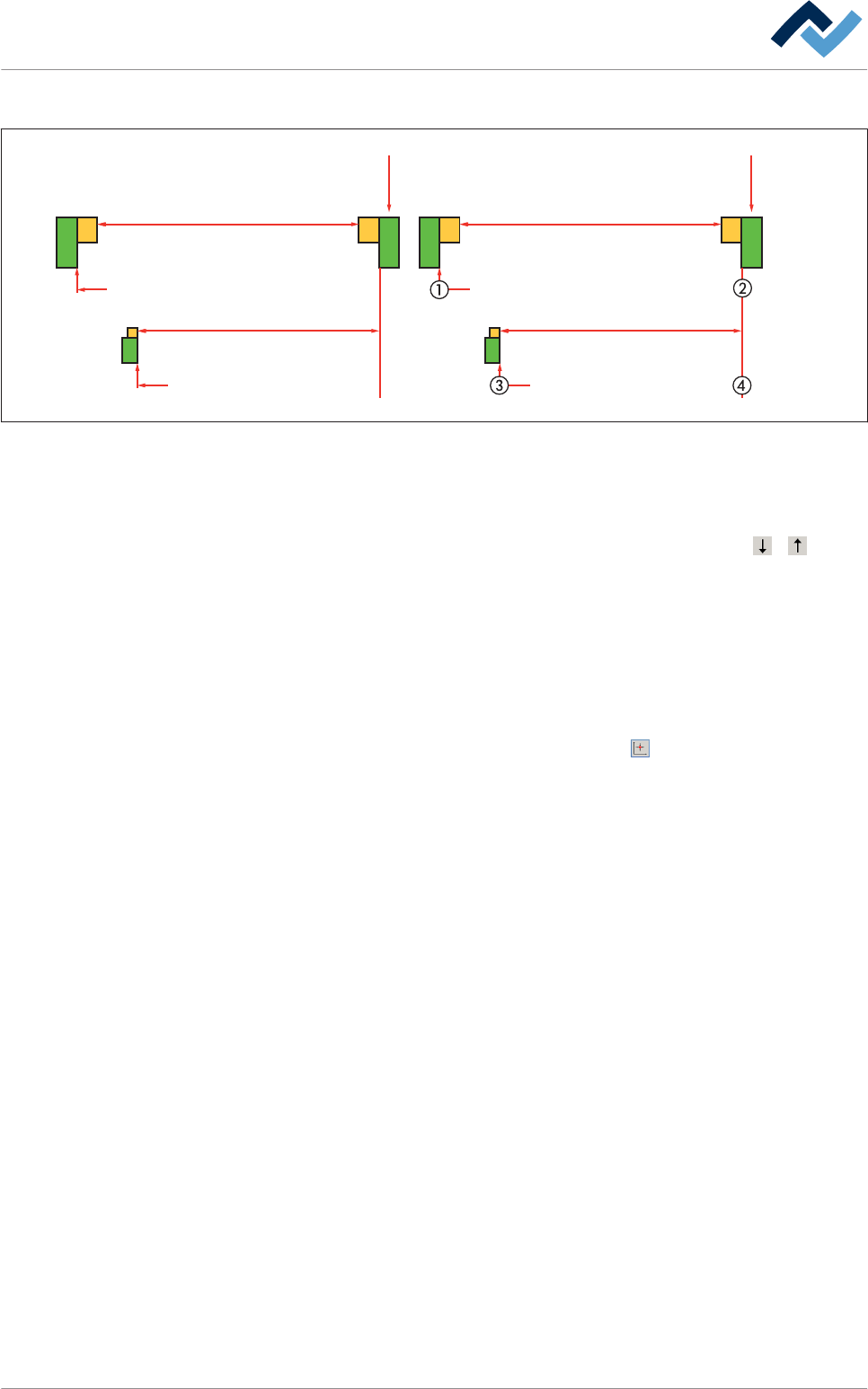

Esempio a), con fine‐corsa hardware, con corsa di referencing
Tratto1
Trave fissa
Punto di riferimento larghezza 1
Larghezza 1
Punto di riferimento
centro 1
Tratto 2
Trave fissa
Punto di riferimento larghezza 2
Larghezza 2
Punto di riferimento
centro 2
Fig. 19: Referencing della regolazione larghezza e del supporto centrale su impianto Dual track
ü Per eseguire il referencing della regolazione della larghezza:
1. Aprire la finestra di dialogo di input [Conveyor width adjustment]
2. Nel riquadro [width adjustment convey. 1] fare clic sul pulsante o senza
rilasciarlo.
ð La guida mobile del convogliatore viene quindi spostata dall'interruttore
hardware di riferimento verso la metà del convogliatore.
ð Una volta che l'interruttore hardware di riferimento non è più occupato:
3. Rilasciare il pulsante.
4. Aprire la finestra delle impostazioni [Motore] Conveyor width adjustment:
5. Nel riquadro [Positioning] fare clic sul pulsante
.
ð Il referencing viene avviato. La guida mobile del convogliatore viene spo-
stata verso il finecorsa hardware solo fino a quando il finecorsa non è nuo-
vamente occupato. Il motore viene arrestato e spostato quindi brevemen-
te nel senso opposto. Per il motore è stato eseguito un referencing. L'indi-
catore di stato [Motor is referenced] è verde.
6. Misurare la distanza effettiva (1) – (2) tra le due guide del convogliatore.
ð Se il valore misurato corrisponde al [Actual value] visualizzato, il referencing è
completato.
