Esempi pratici per il referencing della regolazione larghezza
Esistono tre diverse possibilità di referencing:
▪ Referencing della regolazione larghezza con corsa di referencing. Il referencing
va eseguito con questo procedimento se la regolazione della larghezza è dotata
di fine-corsa hardware. Seguire l'esempio a).
▪ Referencing della regolazione larghezza senza corsa di referencing. Il referen-
cing va eseguito con questo procedimento se la regolazione della larghezza non
è dotata di fine-corsa hardware e ogni binario del convogliatore dispone di
una guida fissa. Seguire l'esempio b).
▪ Referencing della regolazione larghezza senza corsa di referencing. Il referen-
cing va eseguito con questo procedimento se la regolazione della larghezza non
è dotata di fine-corsa hardware, e se nei sistemi a più binari le guide dei convo‐
gliatori sono accoppiate meccanicamente. Seguire l'esempio c).
5.4.9.3
Messa in funzione | 5
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 89 / 0
Esempio a), con fine‐corsa hardware, con corsa di referencing
Tratto1
Trave fissa
Punto di riferimento larghezza 1
Larghezza 1
Punto di riferimento
centro 1
Tratto 2
Trave fissa
Punto di riferimento larghezza 2
Larghezza 2
Punto di riferimento
centro 2

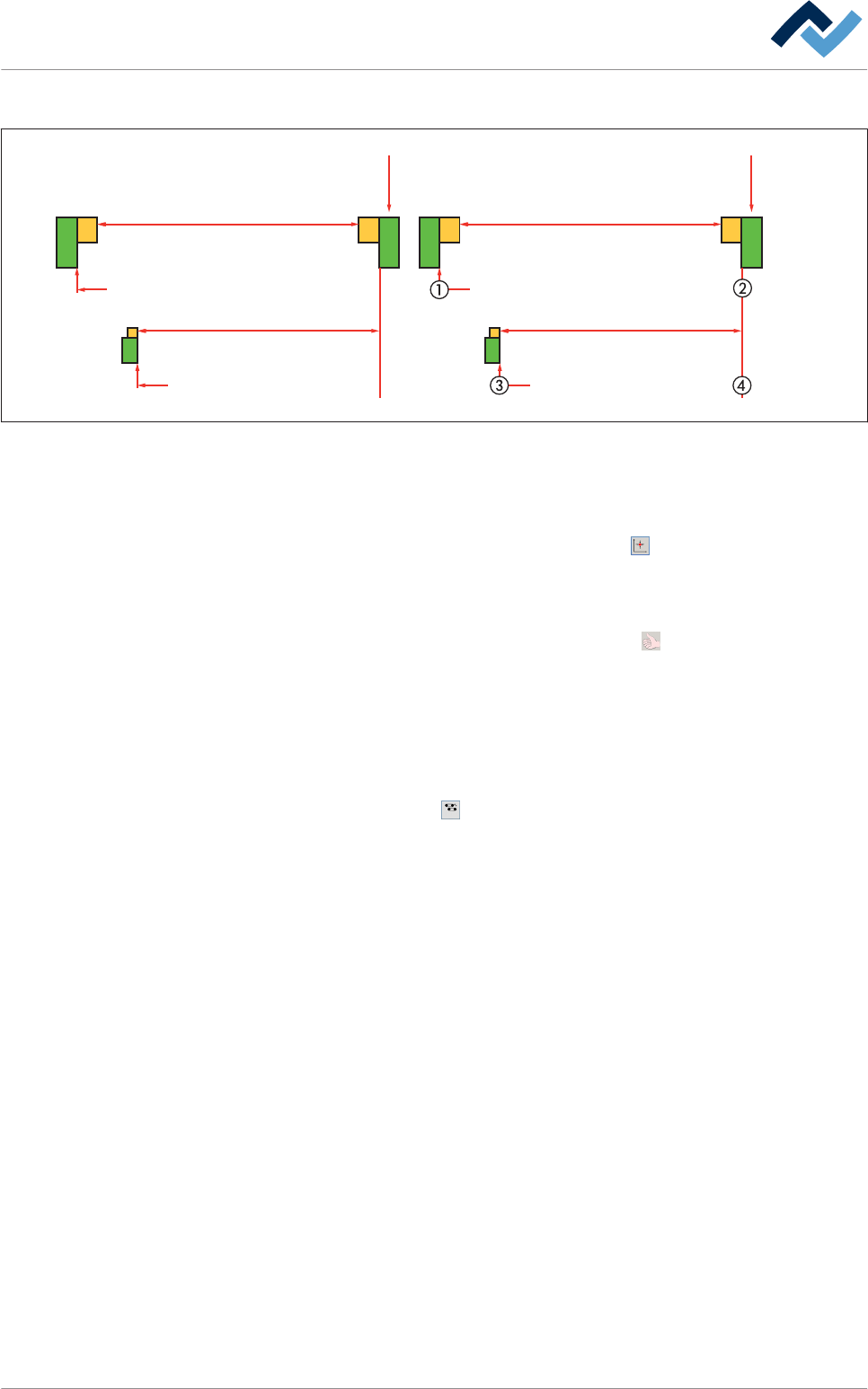

Fig. 19: Referencing della regolazione larghezza e del supporto centrale su impianto Dual track
ü Per eseguire il referencing della regolazione della larghezza:
1. Aprire la finestra di dialogo di input [Conveyor width adjustment]
2. Nel riquadro [width adjustment convey. 1] fare clic sul pulsante o senza
rilasciarlo.
ð La guida mobile del convogliatore viene quindi spostata dall'interruttore
hardware di riferimento verso la metà del convogliatore.
ð Una volta che l'interruttore hardware di riferimento non è più occupato:
3. Rilasciare il pulsante.
4. Aprire la finestra delle impostazioni [Motore] Conveyor width adjustment:
5. Nel riquadro [Positioning] fare clic sul pulsante
.
ð Il referencing viene avviato. La guida mobile del convogliatore viene spo-
stata verso il finecorsa hardware solo fino a quando il finecorsa non è nuo-
vamente occupato. Il motore viene arrestato e spostato quindi brevemen-
te nel senso opposto. Per il motore è stato eseguito un referencing. L'indi-
catore di stato [Motor is referenced] è verde.
6. Misurare la distanza effettiva (1) – (2) tra le due guide del convogliatore.
ð Se il valore misurato corrisponde al [Actual value] visualizzato, il referencing è
completato.
Messa in funzione | 5
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 90 / 0
Esempio b), senza fine‐corsa hardware, senza corsa di referencing
Tratto1
Trave fissa
Punto di riferimento larghezza 1
Larghezza 1
Punto di riferimento
centro 1
Tratto 2
Trave fissa
Punto di riferimento larghezza 2
Larghezza 2
Punto di riferimento
centro 2
Fig. 20: Referencing della regolazione larghezza e del supporto centrale su impianto Dual track
ü Per eseguire il referencing della regolazione della larghezza:
1. Aprire la finestra delle impostazioni [Motore] Conveyor width adjustment:
2. Nel riquadro [Positioning] fare clic sul pulsante .
3. Misurare la distanza effettiva (1) – (2) tra le due guide del convogliatore.
4. Fare clic sul campo di input [Reference position] e inserire il valore rilevato.
5. Rilevare l'impostazione facendo clic sul pulsante .
ð Il valore inserito corrisponde alla nuova posizione di riferimento.
ü Per controllare il referencing:
1. Aprire la finestra di dialogo di input [Conveyor width adjustment]
2. Inserire nel campo di input [Set value] un valore in [mm].
3. Fare clic sul pulsante
.
ð La larghezza del convogliatore viene regolata. Nel campo [Actual value] po-
tete vedere la larghezza attuale del convogliatore in [mm]. Non appena si
conclude il posizionamento:
4. Misurare la distanza effettiva (1) – (2) tra le due guide del convogliatore.
ð Se il valore misurato corrisponde al [Actual value] visualizzato, il referencing è
completato.
Messa in funzione | 5
