Controllo del supporto centrale ü Per aprire la finestra di dialogo di input [Conveyor width adjustment]: 1. Nella barra degli strumenti inferiore della finestra di dialogo di avvio fare clic sul pulsante . ð Si apre la …
Esempio c), senza fine‐corsa hardware, senza corsa di referencing, guide
accoppiate meccanicamente
Tratto 1
Trave fissa
Punto di riferimento
larghezza 1
Larghezza 1
Punto di riferimento
larghezza centro 1
Accoppiato meccanicamente
Tratto 2
Punto di riferimento larghezza 2
Larghezza 2
Punto di riferimento centro 2

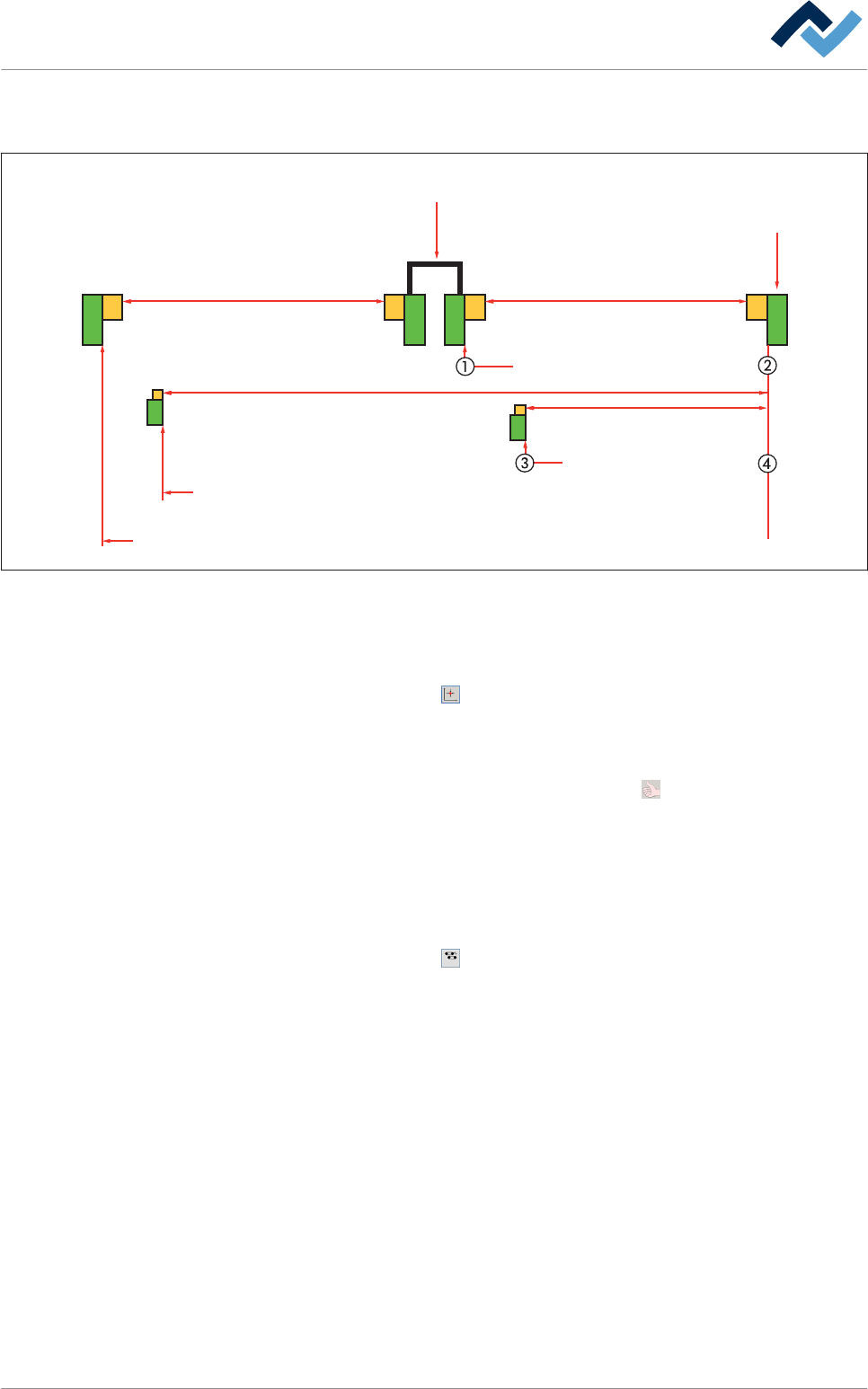

Fig. 21: Referencing della regolazione larghezza e del supporto centrale su impianto Dual track
ü Per eseguire il referencing della regolazione della larghezza:
1. Aprire la finestra delle impostazioni [Motore] Conveyor width adjustment:
2. Fare clic sul pulsante
3. Misurare la distanza effettiva (1) – (2) tra le due guide del convogliatore.
4. Fare clic sul campo di input [Reference position] e inserire il valore rilevato.
5. Rilevare l'impostazione facendo clic sul pulsante .
ð Il valore inserito corrisponde alla nuova posizione di riferimento.
ü Per controllare il referencing:
1. Aprire la finestra di dialogo di input [Conveyor width adjustment]
2. Inserire nel campo di input [Set value] un valore in [mm].
3. Fare clic sul pulsante
.
ð La larghezza del convogliatore viene regolata. Nel campo [Actual value] po-
tete vedere la larghezza attuale del convogliatore in [mm]. Non appena si
conclude il posizionamento:
4. Misurare la distanza effettiva (1) – (2) tra le due guide del convogliatore.
ð Se il valore misurato corrisponde al [Actual value] visualizzato, il referencing è
completato.
Messa in funzione | 5
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 92 / 0
Controllo del supporto centrale
ü Per aprire la finestra di dialogo di input [Conveyor width adjustment]:
1. Nella barra degli strumenti inferiore della finestra di dialogo di avvio fare clic
sul pulsante
.
ð Si apre la finestra di dialogo di input [Conveyor width adjustment]:
Conveyor width adjustment
Maintenance mode
Edit dialog
width adjustment convey. 4
width adjustment convey. 3
width adjustment convey. 2
width adjustment convey. 1
width adjustment center 4
width adjustment center 3
width adjustment center 2
width adjustment center 1
Set value
Actual value
inaccessible
mm
mm
Set value
Actual value
inaccessible
mm
mm
Set value
Actual value
inaccessible
mm
mm
Set value
Actual value
inaccessible
mm
mm
Set value
Actual value
inaccessible
mm
mm
Set value
Actual value
inaccessible
mm
mm
Set value
Actual value
inaccessible
mm
mm
Set value
Actual value
inaccessible
mm
mm

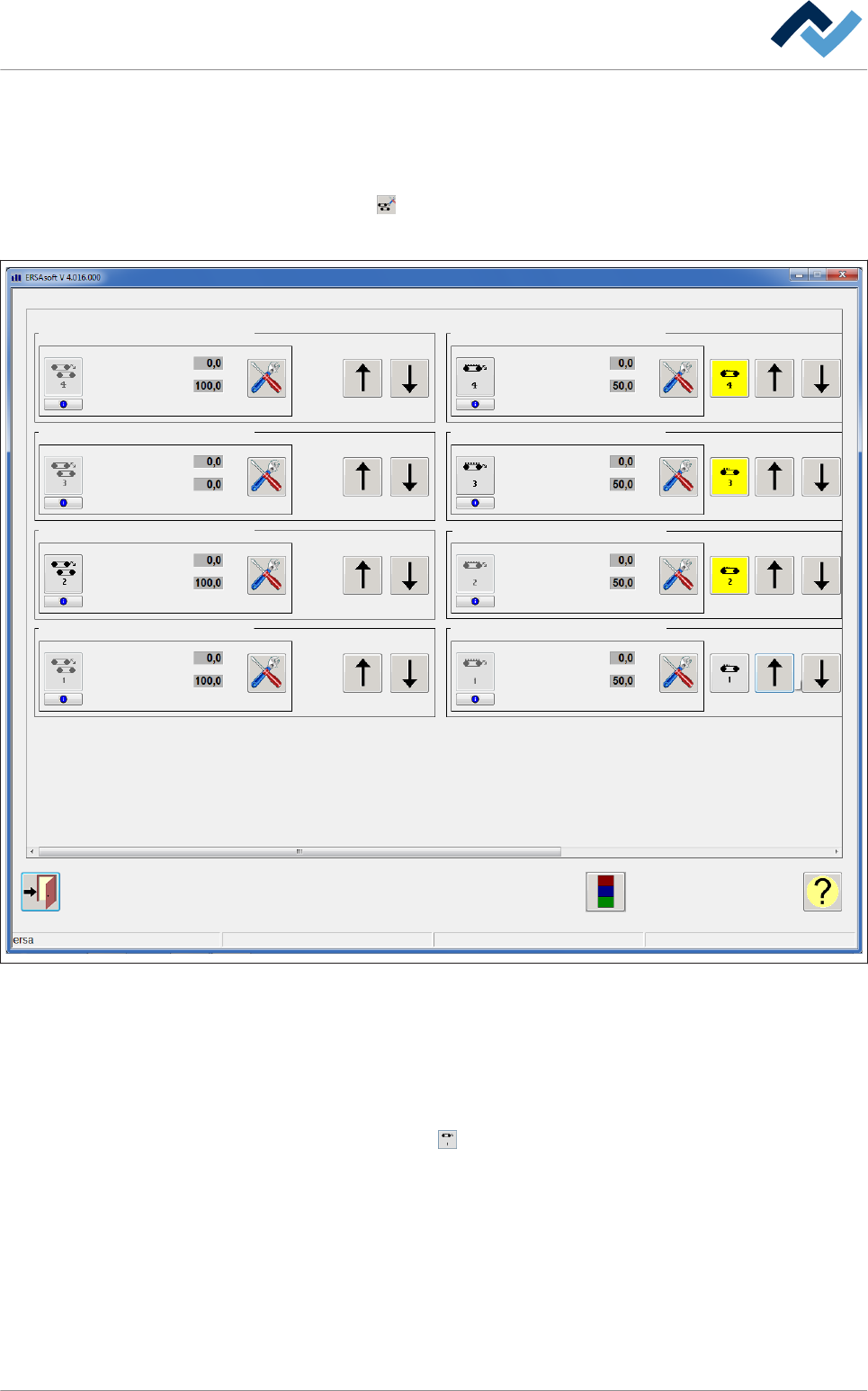

Fig. 22: La finestra di dialogo di input [Larghezza convogliatore]. A seconda della dotazione della macchina possono esservi fino a
quattro binari di convogliamento.
ü Impostazione del supporto centrale su un valore impostato definito:
1. Fare clic sul campo di input [Set value] e inserire un valore in [mm].
ð La larghezza del supporto centrale si regola su questo valore.
ð Cliccare sul pulsante . All'interno del pulsante compare il numero del binario.
ð Il supporto centrale viene regolato. Nel campo [Actual value] potete vedere la
posizione attuale in [mm]. Il pulsante può assumere colori diversi. Ad ogni colo-
re corrisponde una determinata funzione. Sono possibili i seguenti colori:
▪ Grigio: l'azionamento del supporto centrale è disinserito.
▪ Verde: è in corso il posizionamento del supporto centrale.
▪ Rosso: c'è un problema.
ü Per controllare il supporto centrale:
5.4.9.4
Messa in funzione | 5
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 93 / 0
1. Misurare la distanza effettiva tra la guida fissa del convogliatore e il supporto
centrale, e confrontare il risultato della misurazione con il [Actual value].
ð Se i valori divergono gli uni dagli altri:
2. Regolare il supporto centrale e ripetere il procedimento.
ð Se [Set value] e [Actual value] coincidono, il procedimento è concluso.
Ora eseguire il referencing del supporto centrale. A questo scopo osservate gli
esempi pratici descritti nella prossima sezione.
