Esempio c), senza fine‐corsa hardware, senza corsa di referencing, guide
accoppiate meccanicamente
Tratto 1
Trave fissa
Punto di riferimento
larghezza 1
Larghezza 1
Punto di riferimento
larghezza centro 1
Accoppiato meccanicamente
Tratto 2
Punto di riferimento larghezza 2
Larghezza 2
Punto di riferimento centro 2

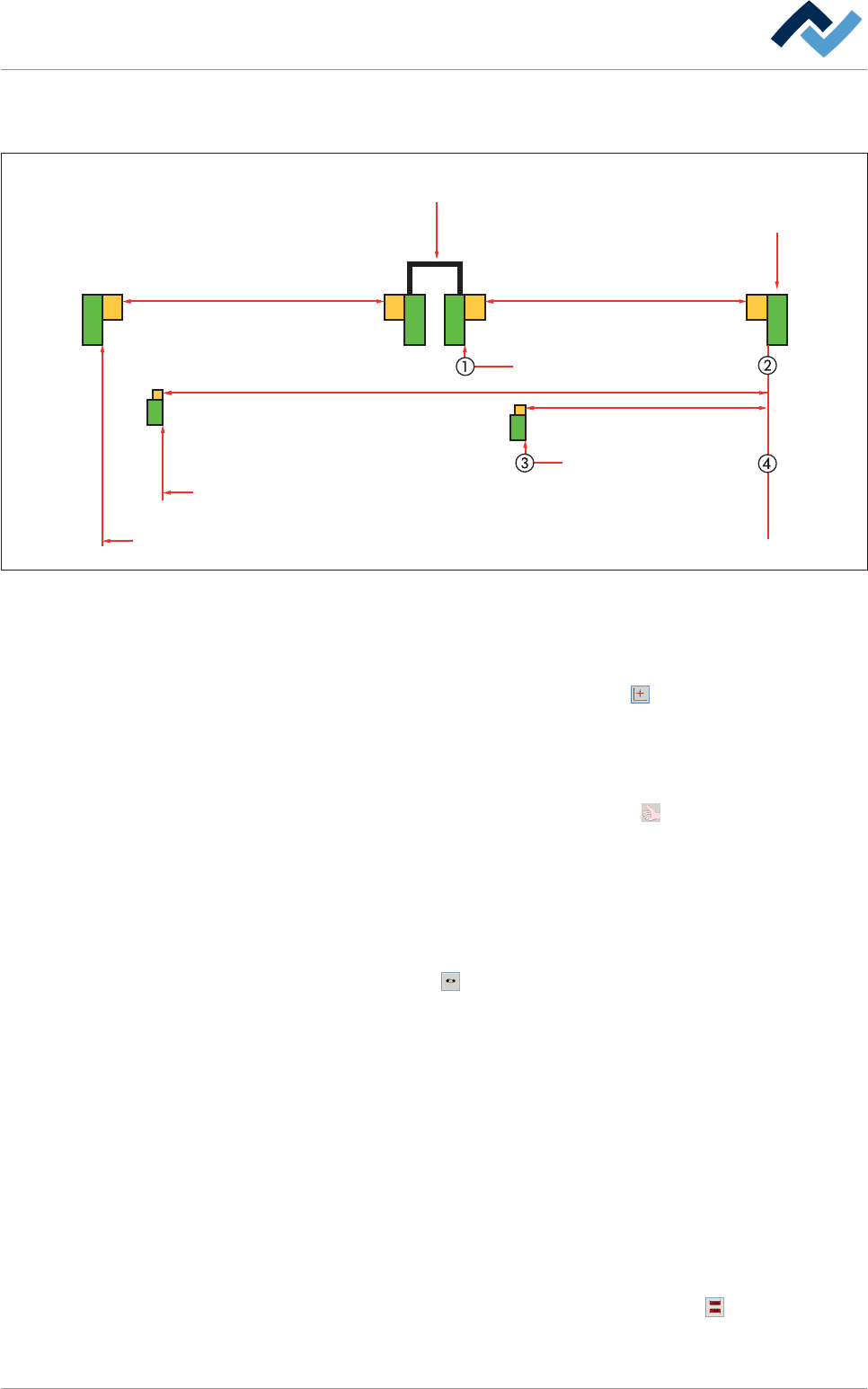

Fig. 25: Referencing della regolazione larghezza e del supporto centrale su impianto Dual track
ü Per eseguire il referencing del supporto centrale:
1. Aprire la finestra delle impostazioni [Motore] Center support:
2. Nel riquadro [Positioning] fare clic sul pulsante .
3. Misurare la distanza effettiva (3) – (4) tra la guida fissa del convogliatore e il
supporto centrale.
4. Fare clic sul campo di input [Reference position] e inserire il valore rilevato.
5. Rilevare l'impostazione facendo clic sul pulsante .
ð Il valore inserito corrisponde alla nuova posizione di riferimento.
ü Per controllare il referencing:
1. Aprire la finestra di dialogo di input [Center support]
2. Inserire nel campo di input [Set value] un valore in [mm].
3. Fare clic sul pulsante
.
ð Il supporto centrale viene regolato. Nel campo [Actual value] potete vede-
re la posizione attuale in [mm]. Non appena si conclude il posizionamento:
4. Misurare la distanza effettiva (3) – (4) tra la guida fissa del convogliatore e il
supporto centrale.
ð Se il valore misurato corrisponde al [Actual value] visualizzato, il referencing è
completato.
Controllo delle zone di riscaldamento e di convezione
ü Per controllare tutte le zone di riscaldamento e di convezione:
1. Aprire la finestra di dialogo di avvio.
2. Nella barra degli strumenti inferiore fare clic sul pulsante .
ð Viene visualizzata una richiesta di conferma [Do you want to switch ON?].
5.4.9.6
Messa in funzione | 5
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 98 / 0
3. Confermare con [OK].
ð Si accendono tutte le zone di riscaldamento e di convezione.
4. Confrontare [Actual value] e [Set value] di tutte le zone.
ð Se [Set value] e [Actual value] coincidono, il procedimento è concluso.
Messa in funzione | 5
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 99 / 0
Controllo dell'alimentazione di azoto e della misurazione dell'ossigeno
residuo
ü Per aprire la finestra di dialogo di input [N2/O2]:
1. Aprire la finestra di dialogo di avvio.
2. Nella barra degli strumenti inferiore della finestra di dialogo di avvio fare clic
sul pulsante
o . Questi pulsanti possono essere presenti anche più volte
nella barra degli strumenti inferiore, si apre però sempre la stessa finestra.
Maintenance mode
Fig. 26: Barra degli strumenti inferiore della finestra di dialogo di avvio
ð Appare la finestra di dialogo di input [N2/O2]:
N2 / O2
O2 controlling/N2 actuator
Maintenance mode
Edit dialog
O2 controlled
O2 measuring instrument ready
N2 supply OK
Residual oxygen (O2)
Set value
Actual value
inaccessible
Tolerance +
Tolerance -
N2 Flow counter
N2 Current flow
N2 Current flow average
Pressure
Nitrogen (N2)
N2 flow measurement
N2 pressure measurement
ppm
ppm
ppm
ppm
%
%
m³
m³/h
m³/h
mbar
O2 measuring instrument 2 ready
Additional O2 controlling/N2 actuator
O2 measuring instrument 2
O2 measuring instrument 3
in zone 2
ppm
ppm
ppm
ppm
%
%
Residual oxygen (O2)
Nitrogen (N2)
Residual oxygen (O2)
Nitrogen (N2)
Place of installation O2
Tolerance +
Tolerance -
Tolerance +
Tolerance -
Set value
Actual value
Set value
Actual value
inaccessible
inaccessible
inaccessible
inaccessible
inaccessible
Set value
Actual value
Set value
Actual value
Set value
Actual value
Optimize O2 in mode Automatic
O2 measuring instrument 3 ready
Tuning blow control
State
Step
Stopped by user or process
Place of installation O2
Fig. 27: Finestra di dialogo di input [N2/O2]
ü Per controllare l'alimentazione di azoto e la misurazione dell'ossigeno residuo:
1. Nel riquadro [O2 controlling/N2 actuator] controllare gli indicatori di stato [O2
measuring instrument ready] e [N2 supply OK].
ð Se i LED sono verdi, il procedimento è concluso.
5.4.9.7
