Intelligent Tape Feeder
操作手册
7.1 关于故障
Page 7-7
3.
用镊子等工具取出芯片。
∗
下图所示位置容易造成芯片
卡住现象。
∗
此处在 R 侧进行说明。
4.
拧紧螺丝按上外壳。
R 侧
∗
拧紧扭矩标准为 40 N•cm。
L 侧
•
在竖直的状态下重合外壳，然后放倒，拧紧螺
丝。
∗
拧紧扭矩标准为 40 N•cm。
INTF-C-OMB07-A01-00
INTF-087P
INTF-065E
A
B
A
B
INTF-084P
A
B
INTF-086P
Intelligent Tape Feeder
操作手册
7.1 关于故障
Page 7-8
【12 mm/16 mm, 24 mm/32 mm, 44 mm/56 mm, 72 mm 编带供料器】
要求
在取出卡住的芯片时可拆卸的外壳仅限下图所示外壳。打开其它外壳时容易出现切断
配线或混入异物的情况。
INTF-068E
可拆卸外壳
1.
拧松螺丝取下外壳。
2.
用镊子等工具取出芯片。
∗
下图所示位置容易造成芯片
卡住现象。
下一页
INTF-082P
INTF-083P
INTF-C-OMB07-A01-00
INTF-069E
Intelligent Tape Feeder
操作手册
7.1 关于故障
Page 7-9
3.
拧紧螺丝按上外壳。
∗
拧紧扭矩标准为 40 N•cm。
除去咬住在引导部的压紧胶带 (88 mm、104 mm 编带供料器)
压紧胶带
咬住在导滚齿轮部
上时，请打开盖后除去编带。

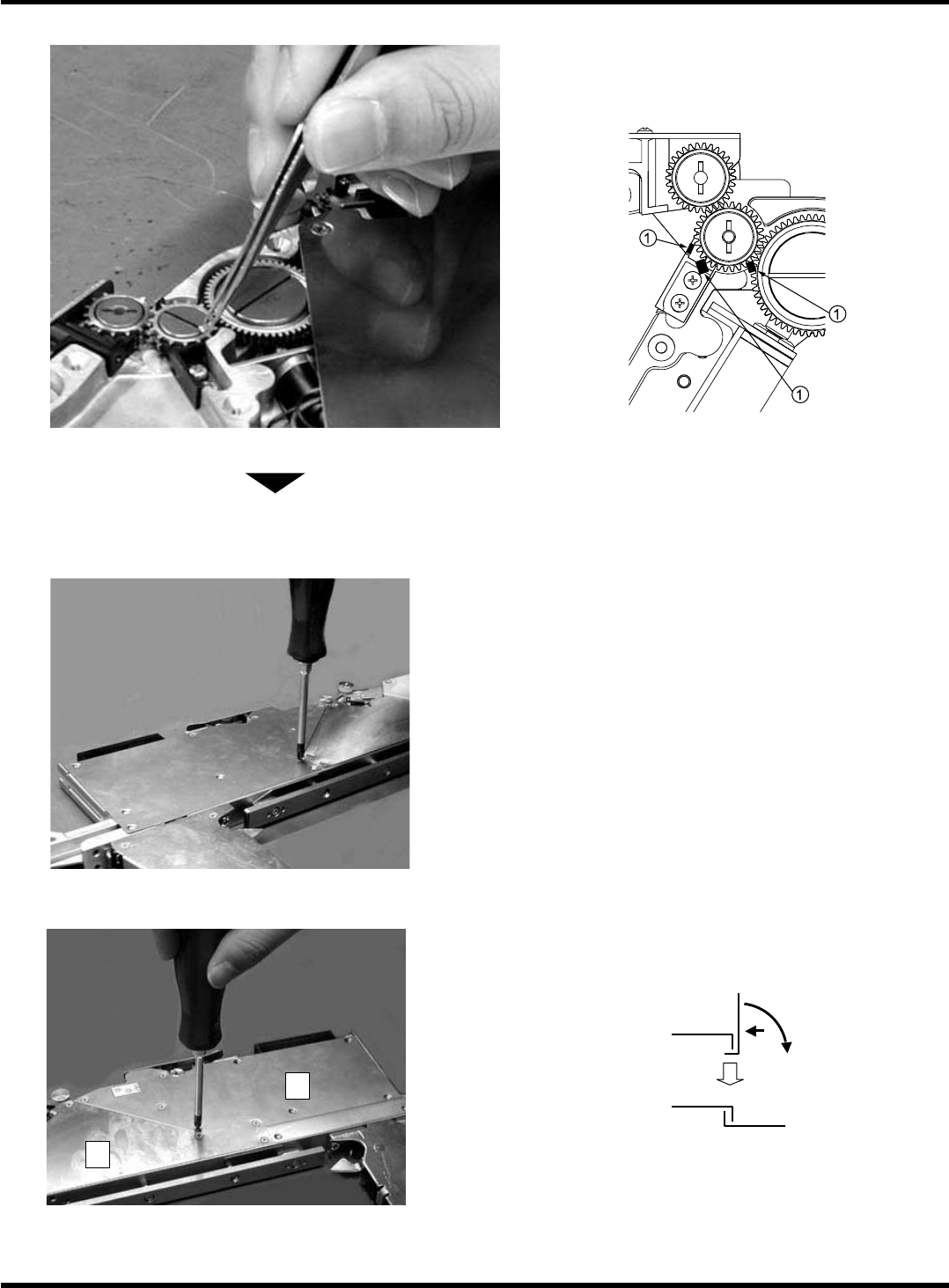

1.
放松固定螺钉 (3 处)
后卸下引导盖
。
2.
用小钳子或尖嘴钳除去堵塞的压紧胶带
屑。
3.
用螺丝再固定引导盖。
∗
请使用公称#1 的螺丝刀。
拧紧扭矩标准为 100 N
•
cm。
INTF-C-OMB07-A01-00
INTF-082P
INTF-120P
2
1
INTF-135P
4
3
3
3
INTF-134P
