- 22 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 E6100-72 3-0B0 STACKER SUPPLY ASM. (5D) スタッカ補用組（５Ｄ） 1 2 E6101-72 3-000 TRAY GUID E L トレイガイドＬ (1) 3 E6102-72 3-000 TRAY GUID E R トレイガイドＲ (1) 4 E1502-72 6-000 TRAY…
- 21 -

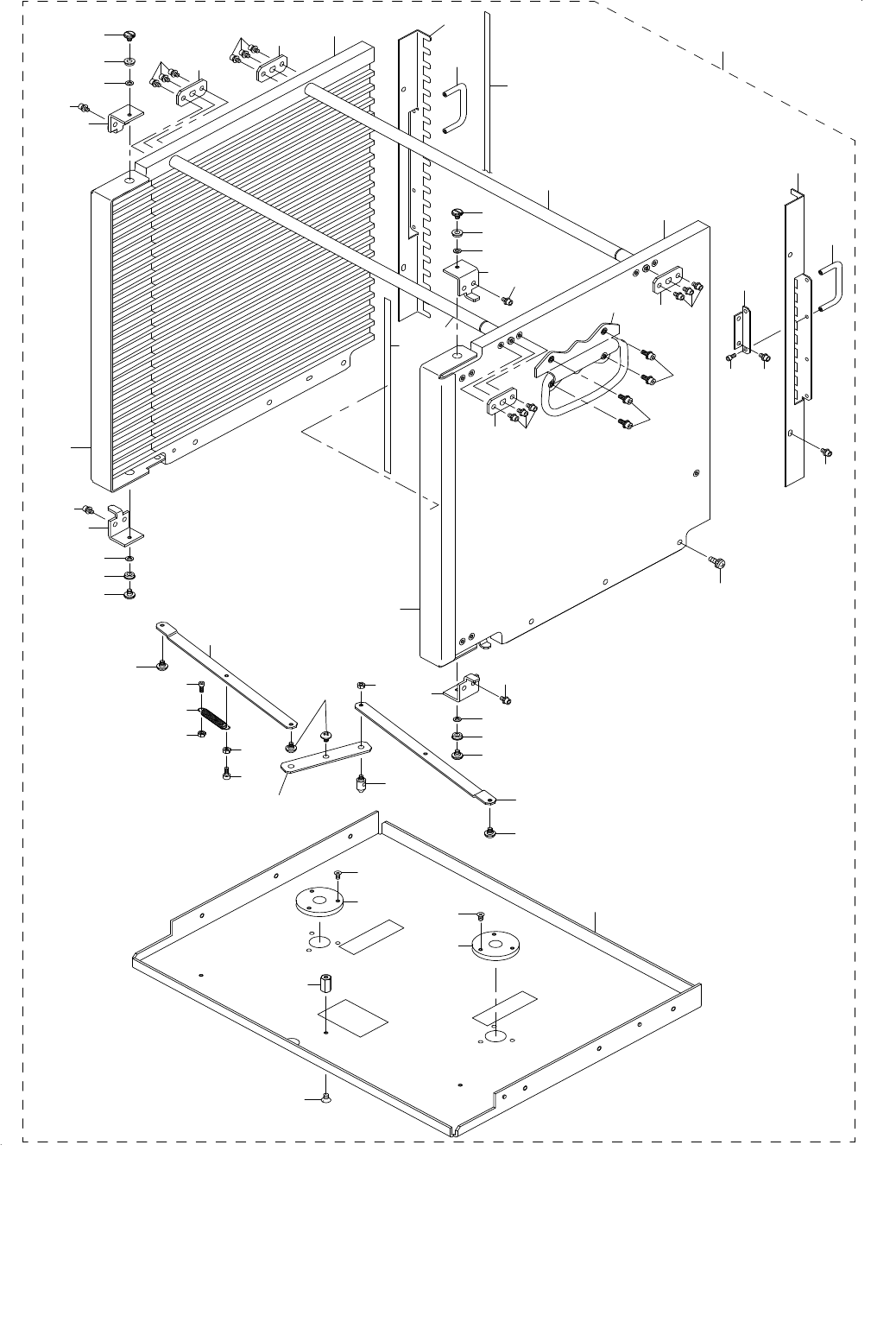

11. STACKER UNIT
スタッカーユニット
1
2
3
4
4
5
5
6
6
7
7
9
9
9
10
11
12
13
12
13
14
15
15
18
19
19
16
19
20
34
25
21
21
22
22
24
17
23
24
23
26
27
28
29
30
31
32
5
26
26
5
26
8
21
12
16
13
21
12
13
9
32
32
33
35
35
36
37
32
- 22 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E6100-723-0B0 STACKER SUPPLY ASM. (5D)
スタッカ補用組（５Ｄ）
1
2 E6101-723-000 TRAY GUIDE L
トレイガイドＬ
(1)
3 E6102-723-000 TRAY GUIDE R
トレイガイドＲ
(1)
4 E1502-726-000 TRAY GUIDE SH
トレイガイドＳＨ
(2)
5 E1504-726-000 GUIDE SH PLATE
ガイドＳＨプレート
(4)
6 E6103-723-000 TRAY STOPPER BRACKET
トレイストッパＢＲ
(2)
7 E4607-717-000 STACKER HANDLE
スタッカハンドル
(2)
8 E1515-726-000 ST HANDLE
ＳＴハンドル
(2)
9 E6104-723-000 SHUTTER BR
シャッタＢＲ
(4)
10 E6105-723-000 SHUTTER L
シャッタＬ
(1)
11 E6106-723-000 SHUTTER R
シャッタＲ
(1)
12 SB-1040004-00 ROLLING SHAFT HOLDER
ころがり軸受
(4)
13 E2448-531-000 PM LINK SC(B)
ＰＭ リンク ＳＣ（Ｂ）
(4)
14 E6107-723-000 TRAY GUIDE PLATE
トレイガイドプレート
(1)
15 E6108-723-000 ROKETO BUSH
ロケートブッシュ
(2)
16 E6109-723-000 SHUTTER LINK A
シャッタリンクＡ
(2)
17 E6110-723-000 SHUTTER SP
シャッタＳＰ
(1)
18 E6111-723-000 SHUTTER LINK
シャッタリンクＢ
(1)
19 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
(4)
20 E6112-723-000 SHUTTER PIN
シャッタピン
(1)
21 WP-0320500-SC WASHER M3
平座金小形丸 Ｍ３
(4)
22 SL-6030892-TN SCREW
座金付き六角穴ボルト
(8)
23 NM-6030001-SC NUT M3
六角ナット Ｍ３Ｘ０．５ １種
(2)
24 SM-6031002-TN BOLT M3 L=10
六角穴ボルト Ｍ３ Ｌ＝１０
(2)
25 E1516-726-000 POSITION SEAL 20
ポジションシール ２０
(1)
26 SL-6030692-TN BOLT
座金付き六角穴ボルト
(12)
27 SM-6860602-UZ SCREW
六角穴付きボルト Ｍ２．６Ｘ６
(4)
28 SL-6030692-TN BOLT
座金付き六角穴ボルト
(4)
29 SL-6030692-TN BOLT
座金付き六角穴ボルト
(6)
30 E1572-726-000 TRAY CLAMP SHEET
トレイクランプシート
(1)
31 SL-4042091-SC SCREW M4X0.7 L=20
なべ小ねじセムス Ｍ４Ｘ０．７ Ｌ＝２０
(6)
32 SL-6030692-TN BOLT
座金付き六角穴ボルト
(8)
33 NM-6030001-SC NUT M3
六角ナット Ｍ３Ｘ０．５ １種
(1)
34 E6114-723-000 HANDLE SUPPORT
ハンドルサポ−ト
(2)
35 SM-1030601-SC SCREW M3 L=6
皿ねじ Ｍ３Ｘ０．５ Ｌ＝６
(6)
36 E6135-723-000 STUD
スタッド
(1)
37 SM-1040601-SC SCREW M4X0.7 L=6
皿小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(1)
- 23 -
12. MOP BOX COMPONENTS
ＭＯＰ ボックス関係
3
2
1
