35 Technische Daten Abmessungen des Automaten Schwerpunkt des Automaten Schwerpunkt S = 420 mm / H = 750 mm
34
Technische Daten
Maße und Aufstellbedingungen
Länge
a
Ohne Bandverlängerung und mit Eingreifschutz
Mit Eingabebandverlängerung
b
Mit Ausgabebandverlängerung
Mit Ein-und Ausgabebandverlängerung)
a) Gemessen über die Außenkontur des Maschinenschutzes.
b) Nur in der erster Maschine der Linie.
1000 mm
1260 mm
1604 mm
1864 mm
Breite
Außenkontur des Maschinenschutzes (Beide Tische "Innen")
Mit Monitor
Außenkontur des Maschinenschutzes (Tisch Stellplatz 1 "Außen")
Mit Monitor
2232 mm
2420 mm
2347 mm
2441mm
Höhe des Automaten (bei LP-Transporthöhe 950 mm)
Maschinenschutz geschlossen
mit Meldeleuchte 2-farbig
mit Meldeleuchte 3-farbig
ohne Meldeleuchte (Verpackungshöhe)
mit aufgeklappten kurzer Schutzhaube in 45 Grad Position
mit aufgeklappten kurzer Schutzhaube in 60 Grad Position
mit aufgeklappten langer Schutzhaube in 45 Grad Position
mit aufgeklappten langer Schutzhaube in 60 Grad Position
1500 mm
1690 mm
1735 mm
1500 mm
1960 mm
2070 mm
2050 mm
2175 mm
Bodenfreiheit des Automaten TX m
(bei LP-Transporthöhe 900 mm)
(bei LP-Transporthöhe 930 mm)
(bei LP-Transporthöhe 950 mm)
120 mm ± 13 mm
150 mm ± 13 mm
170 mm ± 13 mm
Gewicht
SIPLACE TX m (ohne Zuführmodule)
SIPLACE TX m (Vollausrüstung mit Zuführmodule)
2050 kg
2150 kg
Stellfläche
c
Mit Tischen Außen
c) Gemessen über die Außenkontur des Maschinenschutzes und ohne Bandverlängerung.
2,23 m²
2,33 m²
Gleichmäßige Flächenlast (ohne Zuführmodule)
Gleichmäßige Flächenlast (mit Zuführmodule)
Charakteristische Flächenlast
6,46 kN/m²
6,79 kN/m²
7,70 kN/m²
Anzahl der Maschinenfüße 4
Maximale Geräuschentwicklung 75 dB (A)
Luftfeuchtigkeit 30% bis 75%
(Im Mittel nicht höher als 45%,
sodass Kondensation an der
Maschine auf jeden Fall ausge-
schlossen ist.)
35
Technische Daten
Abmessungen des Automaten
Schwerpunkt des Automaten
Schwerpunkt S = 420 mm / H = 750 mm
36
Technische Daten

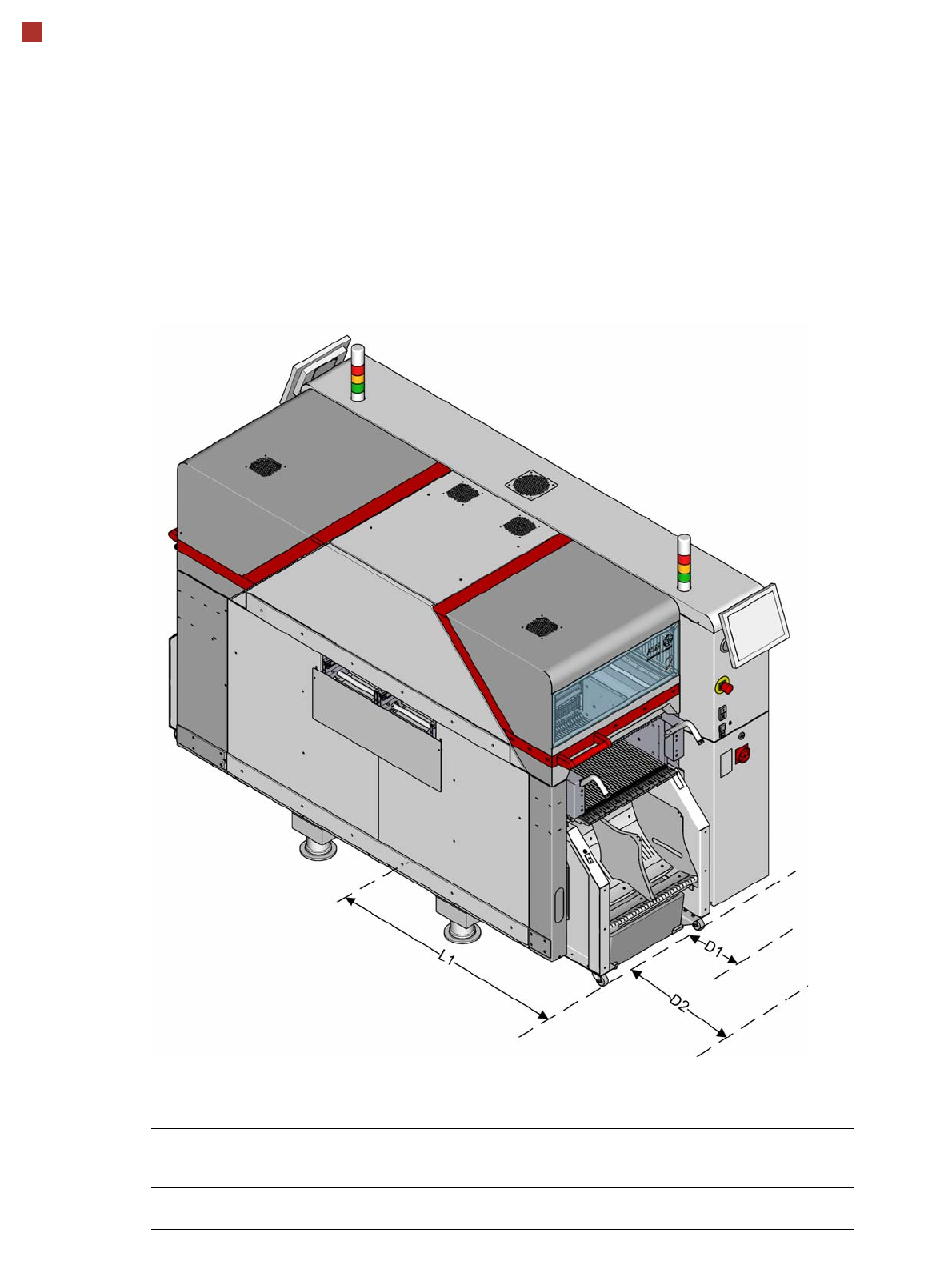

Rangierabstand der BE-Wagen
Pos. Beschreibung Stellplatz (außen) Stellplatz (innen)
D1 Minimal benötigter Rangierabstand zum Herausfahren
des BE-Wagens.
750 mm 650 mm
D2 Empfohlener Rangierabstand zum Herausfahren des
BE-Wagens. Abstand zu angrenzenden Maschinen/
Linie oder der Gebäudewand.
990 mm 990 mm
L1 Abstand von der Maschinenmitte zur Außenkante des
BE-Wagens.
1222 mm 1102 mm
