A10011-ASM-T63-SIPLACE-TX2-TX2i-m-V2_DMS - 第38页
38 Technische Daten Abstandsmaße mit Ein- Ausgabebandverlängerung Alle Maße in mm.
37

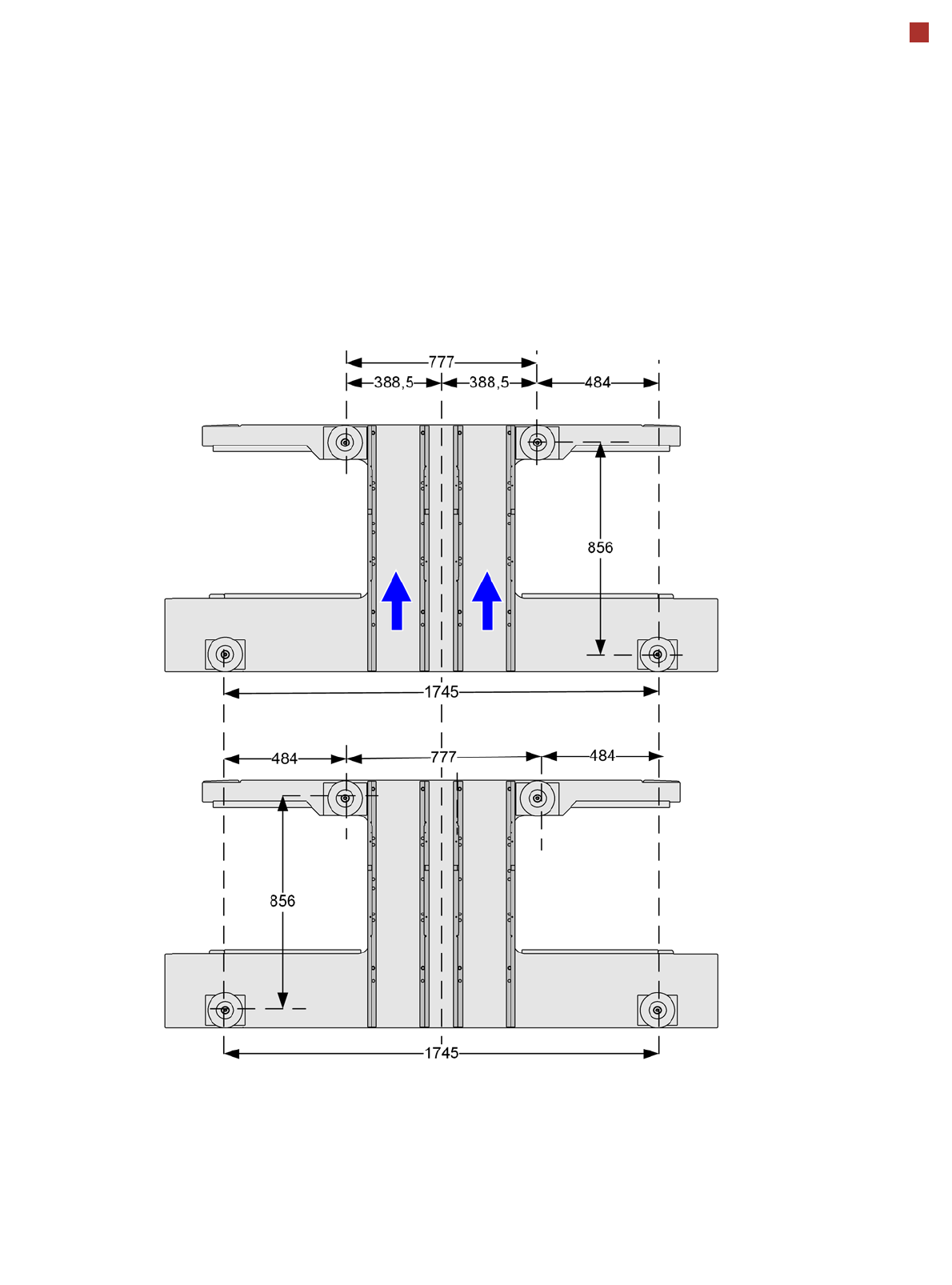

Technische Daten
Abstandsmaße der Maschinenfüße
Alle Maße in mm.
38

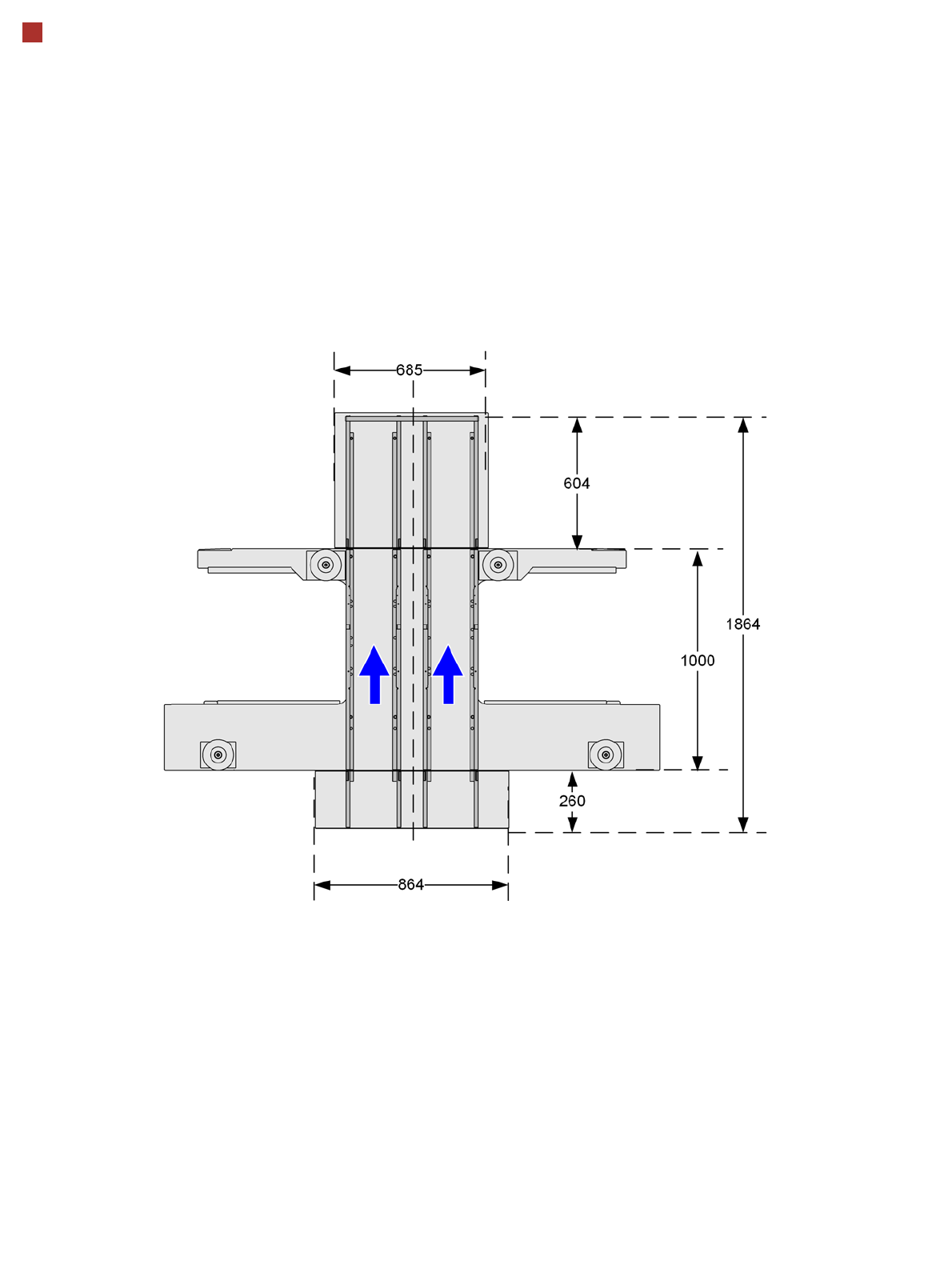

Technische Daten
Abstandsmaße mit
Ein- Ausgabebandverlängerung
Alle Maße in mm.
39
Technische Daten
Transport und Anlieferungskonfiguration
Beschreibung
Innerhalb Europas wird der
Automat auf einer stabilen
Holzpalette ausgeliefert.
Beim Versand nach Übersee
ist der Automat in einer Holz-
kiste verpackt.
Anlieferungskonfiguration
• Die Transportspuren des
Doppeltransport sind auf
eine Breite von 210 mm
eingestellt.
• Beide Monitore sind
demontiert.
• Die Meldeleuchten sind
demontiert.
Transportmaße und Gewicht
Transportmittel
Zum Transport des Automaten in der Transportkiste benötigt
man einen Gabelstapler mit folgender Spezifikation:
Länge
Breite
Höhe
2670 mm
2100 mm
1850 mm
Gewicht
TX m
Versand Versand
innerhalb Europas nach Übersee
2350 kg 2600 kg
Gabellänge
Tragkraft
min. 1800 mm
min. 3000 kg
GEFAHR
Kippgefahr der Transportkiste oder der Palette!
Wird die geforderte Spezifikation des Gabelstaplers und werden die Ansatzpunkte an der
Transportverpackung nicht eingehalten besteht Kippgefahr!
Lesen Sie vor dem Transport das Kapitel 4 der Betriebsanleitung SIPLACE TX und
beachten Sie alle Sicherheitshinweise.
