6 SIPLACE TX m Maschinenbeschreibung Die neueste Genera tion der SIPLACE Bestückmodule setzt in der HighSpeed-Volu- menfertigung Bestmarken bei Bestückleis tung, Floor- space-Performanc e und Bestückgenauigkeit. Die neue…
5
Technische Daten im Überblick
Maximalwerte
Bestückleistung
Benchmark Wert 96.000 BE/h
Bauelementespektrum 0201 (metrisch) bis 27 mm x 27 mm
Bestückgenauigkeit ± 15 µm (3)
Min. Beinchenraster 50 µm
Min. Beinchebreite 25 µm
Min. Ballraster 50 µm
Min. Balldurchmesser 25 µm
Bereitstellkapazität (BE-Wagen) 80 SIPLACE SmartFeeder 8 mm Xi
Leiterplattenformat (Breite x Länge) 460 mm x 375 mm
Kamera 6 Beleuchtungsebenen

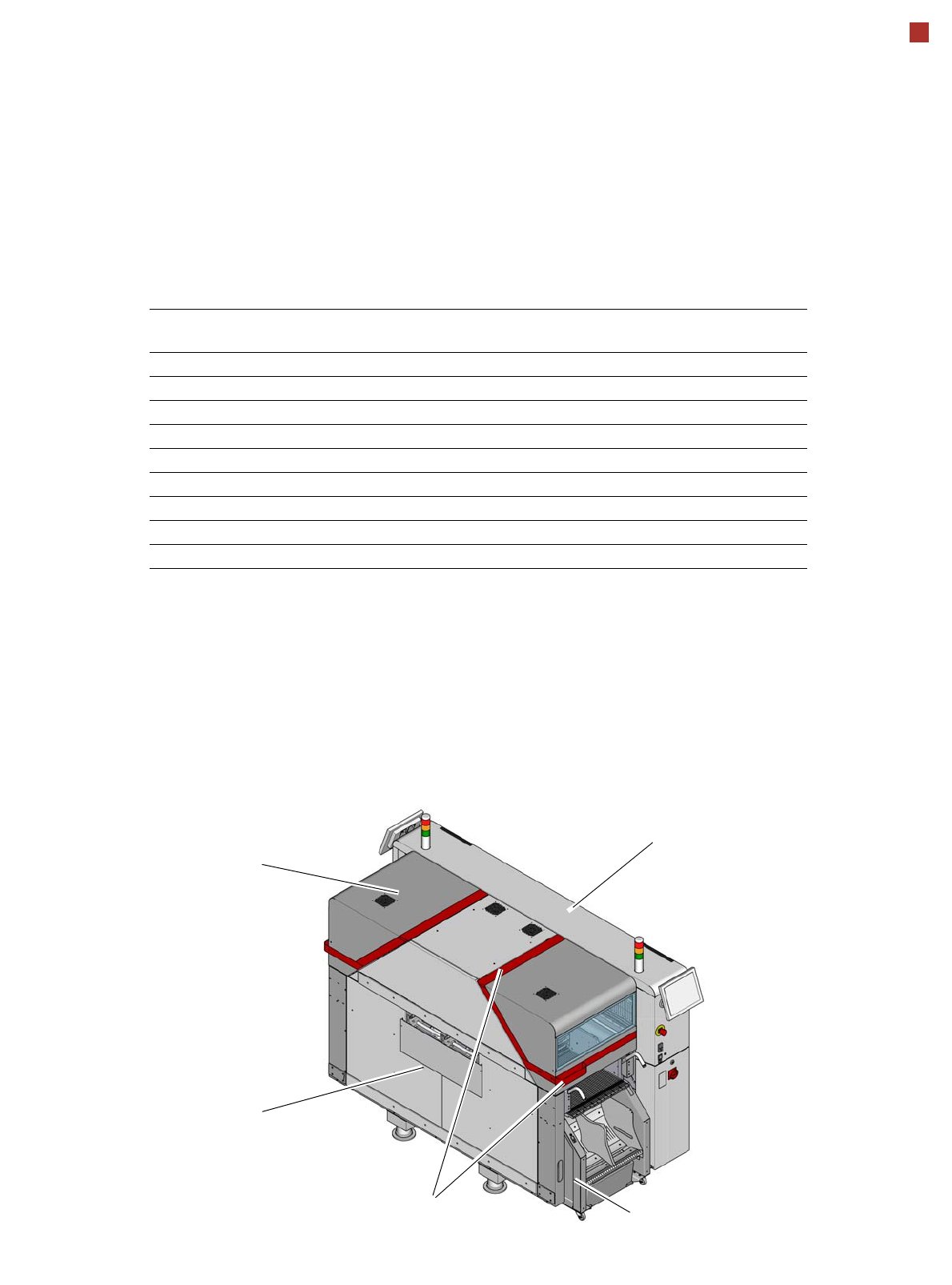

Maschinenständer: Telegrau
(RAL 7047)
Hauben: Perldunkelgrau
(RAL 9023)
Abdeckungen: Telegrau
(RAL 7047)
Maschinenfarben SIPLACE TX m
BE-Wagen: Perldunkelgrau
(RAL 9023)
Griffe/Streifen: Rubinrot
(RAL 3003)
6
SIPLACE TX m
Maschinenbeschreibung
Die neueste Generation der
SIPLACE Bestückmodule
setzt in der HighSpeed-Volu-
menfertigung Bestmarken
bei Bestückleistung, Floor-
space-Performance und
Bestückgenauigkeit.
Die neue Highend-Bestück-
plattform SIPLACE TX m
schraubt Bestückleistung
und Flächenproduktivität auf
ein neues Rekordniveau.
Über die kompakte
SIPLACE TX m lässt sich die
Linienleistung passgenau in
kleinen Schritten skalieren.
Die Bestückautomaten der
SIPLACE TX m Edition V2
werden in drei Varianten
angeboten:
• TX2 m (588520)
• TX2i m (588525)
• TX2i m 4 mm (588526)
Die SIPLACE TX2 m ermög-
licht die Genauigkeitsklasse
für erhöhte Bestückgenauig-
keit von 15 µm
(3) und
20 µm
(3). Ebenso steht bei
der SIPLACE TX2i m die
volle Benchmark-Bestück-
leistung von 96.000
[BE/h]
bei einer Genauigkeit von
25 µm
(3) und 85.500 [BE/h]
bei der SIPLACE TX2 m zur
Verfügung.
Höchste Genauigkeit
Für höchste Bestückgenau-
igkeit werden die
SIPLACE TX m Bestückau-
tomaten mit höher auflösen-
den Glaskeramik-
Maßstäben an den
Hauptachsen sowie dem
C&P20 M3 oder dem CPP M
ausgestattet. Ein hochsteifer
Leiterplatten-Transport und
eine zusätzliche Marken-
leiste kommen zum Einsatz.
Die SIPLACE TX2i m 4 mm
ermöglicht die Bestückung
von 4 mm hohen Bauele-
menten mit dem C&P20 M3
Bestückkopf.
Beim Leiterplattentrans-
port steht dem Anwender
der flexible SIPLACE Dop-
peltransport zur Verfügung.

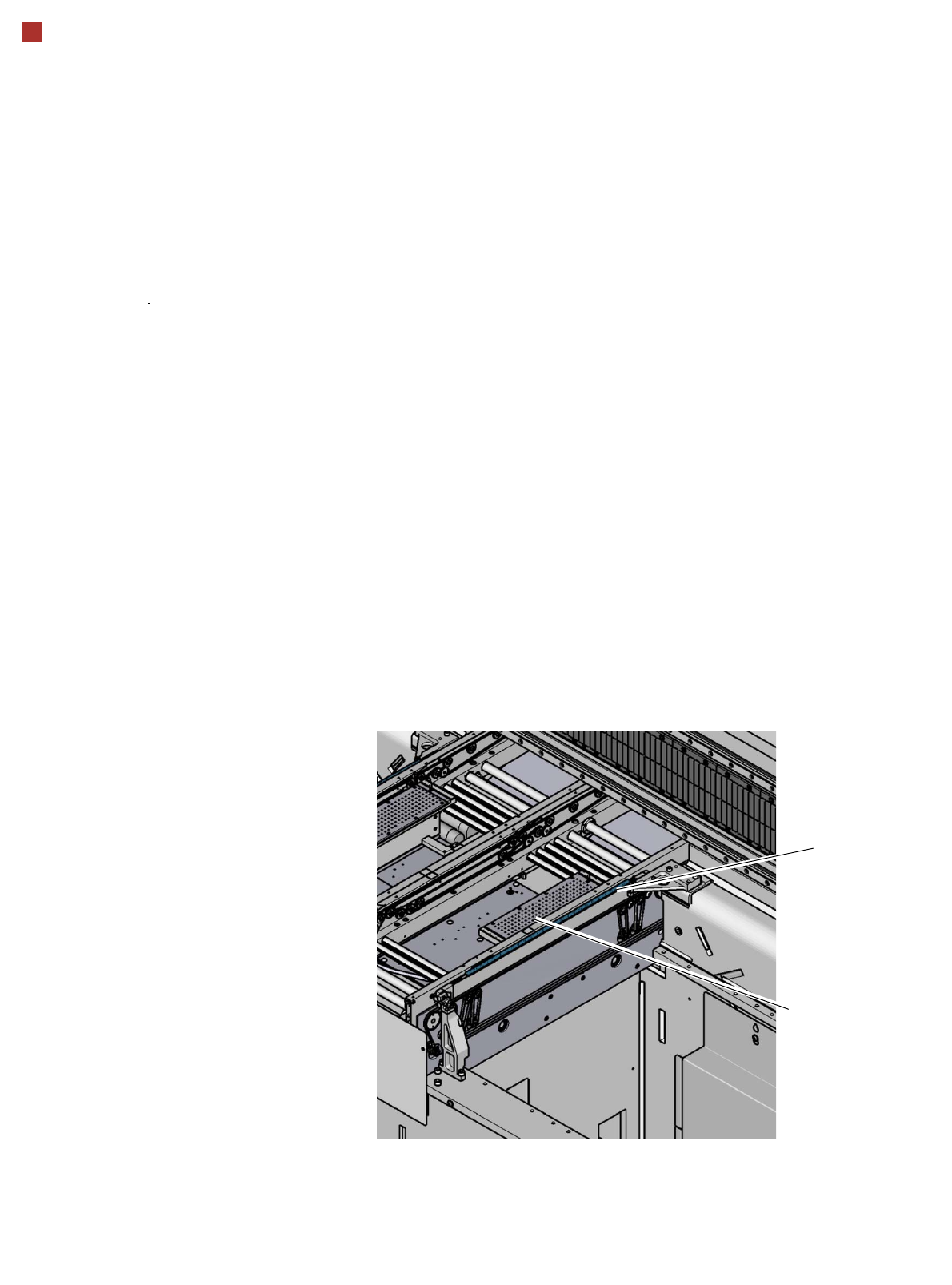

Vakuum Tooling
Markenleiste
7
Maschinenleistung
Bestückkopftypen SIPLACE SpeedStar (C&P20 M3)
SIPLACE MultiStar (CPP M)
Bestückleistung
Die Bestückleistung wird durch die unterschiedlichen Kopfkombinationen und Kopfpositionen sowie die Transportkonfi-
gurationen beeinflußt. Auch individuell unterschiedliche Optionen und die kundenspezifischen Anwendungen beein-
flussen die Bestückleistung. Auf Anfrage kann ASM Ihnen die jeweilige Realleistung für Ihr Produkt auf Ihrer
Maschinenkonfiguration berechnen.
IPC Wert [BE/h]
Durchgeführt mit 0402 Bauelementen gemäß dem Layout der IPC 9850-Norm der Association Connecting Electronics
Industries.
SIPLACE Benchmark Wert [BE/h]
Der SIPLACE Benchmark Wert wird im Rahmen der Maschinenabnahme nachgewiesen und entspricht den Bedingun-
gen aus dem ASM Liefer- und Leistungsumfang.
Bestückautomat
SIPLACE TX2 m
Bestückbereich IPC Wert Benchmark
Wert
Standard C&P20 M3 / C&P20 M3 72.300 85.500
C&P20 M3 / CPP M_L 57.800 66.600
CPP M_L / CPP M_L 43.300 47.700
Bestückgenauigkeit 20 µm (3) C&P20 M3 / C&P20 M3 64.000 76.000
C&P20 M3 / CPP M_L 54.000 62.500
CPP M_L / CPP M_L 38.000 46.000
Bestückgenauigkeit 15 µm (3) C&P20 M3 / C&P20 M3 ---
a
a) IPC Wert ist nicht möglich, da die IPC-Leiterplatte größer als 250 mm x 100 mm ist.
70.000
Bestückautomat
SIPLACE TX2i m
Bestückbereich IPC Wert Benchmark
Wert
Standard C&P20 M3 / C&P20 M3 78.000 96.000
Bestückgenauigkeit 20 µm (3) C&P20 M3 / C&P20 M3 70.000 83.000
Bestückgenauigkeit 15 µm (3) C&P20 M3 / C&P20 M3 ---
a
75.000
Bestückautomat
SIPLACE TX2i m 4 mm
Bestückbereich IPC Wert Benchmark
Wert
Standard C&P20 M3 / C&P20 M3 76.000 93.000
Bestückgenauigkeit 20 µm (3) C&P20 M3 / C&P20 M3 68.000 81.000
Bestückgenauigkeit 15 µm (3) C&P20 M3 / C&P20 M3 ---
a
73.000
