9 Bestückköpfe SIPLACE MultiStar (CPP M) SIPLACE MultiStar (CPP M) mit BE-Kameratyp 45 (Standard) mit BE-Kameratyp 30 (Optional) BE-S pektrum a a) Beachten Sie bitte, dass das be stückbare BE-Spektrum auch von den Pad-Ge…
8
Bestückköpfe
SIPLACE SpeedStar (C&P20 M3)
SIPLACE SpeedStar (C&P20 M3)
mit BE-Kameratyp 48
(Standard)
mit BE-Kameratyp 49
(Optional)
BE-Spektrum
a
a) Beachten Sie bitte, dass das bestückbare BE-Spektrum auch von den Pad-Geometrien, den kun-
denspezifischen Standards, den BE-Verpackungstoleranzen und den BE-Toleranzen beeinflusst wird.
0,12 mm x 0,12 (0201 metrisch) bis 2220, Melf, SOT, SOD,
Bare-Die, Flip-Chip
BE-Spezifikationen
max. Höhe
max. Höhe
b
min. Beinchenraster
min. Beinchenbreite
min. Ballraster
min. Balldurchmesser
min. Abmessungen
max. Abmessungen
max. Gewicht
b) Die maximale Bauelemente-Höhe von 4 mm ist nur mit dem Maschinentyp SIPLACE TX2i m 4 mm
möglich.
2 mm
4 mm
70 µm
30 µm
100 µm
50 µm
120 µm x 120 µm
8,2 mm x 8,2 mm
1 g
2 mm
c
4 mm
c
50 µm
25 µm
50 µm
25 µm
80 µm x 80 µm
8,2 mm x 8,2 mm
1 g
c) Aufgrund des kleinen Fokusbereichs von ±0,3 mm wird diese Kamera nur empfohlen, wenn für die
Bauelemente diese Kameraauflösung erforderlich ist. Im Bereich ±0,3mm werden die Anforderungen
der BE-Kamera Typ 49 erreicht. Im Bereich ±0,6mm erfüllt die BE-Kamera Typ 49 die Leistungsmerk-
male der BE-Kamera Typ 48. Die Pipettenlänge muss gemäß Fokusbereich und BE-Dicke angepasst
werden.
Aufsetzkraft 1,3 N ± 0,5 N (Standardwert)
0,5 N bis 4,5 N
Touchless Placement
Pipettentypen 60xx 60xx
X/Y-Genauigkeit
d
Standard
Mit „Genauigkeitsklasse“
e
d) Die Benchmark- und Genauigkeitswerte werden im Rahmen der Maschinenabnahme nachgewiesen
und entsprechen den Bedingungen aus dem ASM Liefer- und Leistungsumfang.
e) Einstellung der Genauigkeitsklasse im Gehäuseform- oder Bestückpositions-Editor von SIPLACE Pro.
15 µm nur mit Leiterplatten bis zu einer Größe von 250 mm x 100 mm möglich.
± 25 µm / 3
± 20 µm / 3
± 15 µm / 3
± 25 µm / 3
± 20 µm / 3
± 15 µm / 3
Winkelgenauigkeit ± 0,25° / 3 ± 0,25° / 3
Beleuchtungsebenen 5 5
9
Bestückköpfe
SIPLACE MultiStar (CPP M)
SIPLACE MultiStar (CPP M)
mit BE-Kameratyp 45
(Standard)
mit BE-Kameratyp 30
(Optional)
BE-Spektrum
a
a) Beachten Sie bitte, dass das bestückbare BE-Spektrum auch von den Pad-Geometrien, den kundenspezi-
fischen Standards, den BE-Verpackungstoleranzen und den BE-Toleranzen beeinflusst wird.
01005 bis 15 mm x 15 mm 01005 to 27 mm x 27 mm
BE-Spezifikationen
max. Höhe
b
min. Beinchenraster
min. Beinchenbreite
min. Ballraster
min. Balldurchmesser
min. Abmessungen
max. Abmessungen
max. Gewicht
b) CPP M Kopf: in niedriger Montageposition
6,0 mm
250 µm / 120 µm
c
50 µm
140 µm
70 µm
0,11 mm x 0,11 mm
15 mm x 15 mm
4 g
c) Nur bei Bauelementen möglich, die innerhalb des Fokusbereiches der Kamera von ± 1,3 mm liegen.
6.0 mm
250 µm
100 µm
d
/ 200 µm
e
250 µm
e
/ 350 µm
f
140 µm
e
/ 200 µm
f
0.4 mm x 0.2 mm
27 mm x 27 mm
4 g
d) Für Bauelemente < 18 mm x 18 mm
e) Für Bauelemente ≥ 18 mm x18 mm
Programmierbare Aufsetzkraft 1,0 - 15 N 1,0 - 15 N
Pipettentypen 20xx, 28xx 20xx, 28xx
X/Y-Genauigkeit
f
Mit „Genauigkeitsklasse"
g
Ohne „Genauigkeitsklasse"
f) Die Benchmark- und Genauigkeitswerte werden im Rahmen der Maschinenabnahme nachgewiesen und
entsprechen den Bedingungen aus dem ASM Liefer- und Leistungsumfang.
g) Einstellung der Genauigkeitsklasse im Gehäuseform- oder Bestückpositions-Editor von SIPLACE Pro.
± 20 µm / 3
± 25 µm / 3
± 20 µm / 3
± 25 µm / 3
Winkelgenauigkeit ± 0,18° / 3 ± 0,18° / 3
Beleuchtungsebenen 5 5
Standardfunktionen Hochauflösende Kopfkamera, Vakuumsensor, Kraftmessung, BE-
Sensor, integrierte Drehstation pro Segment, Kontrolle der LP-
Wölbung, Einzelaufnahme pro Bauelement
10
Bestückköpfe

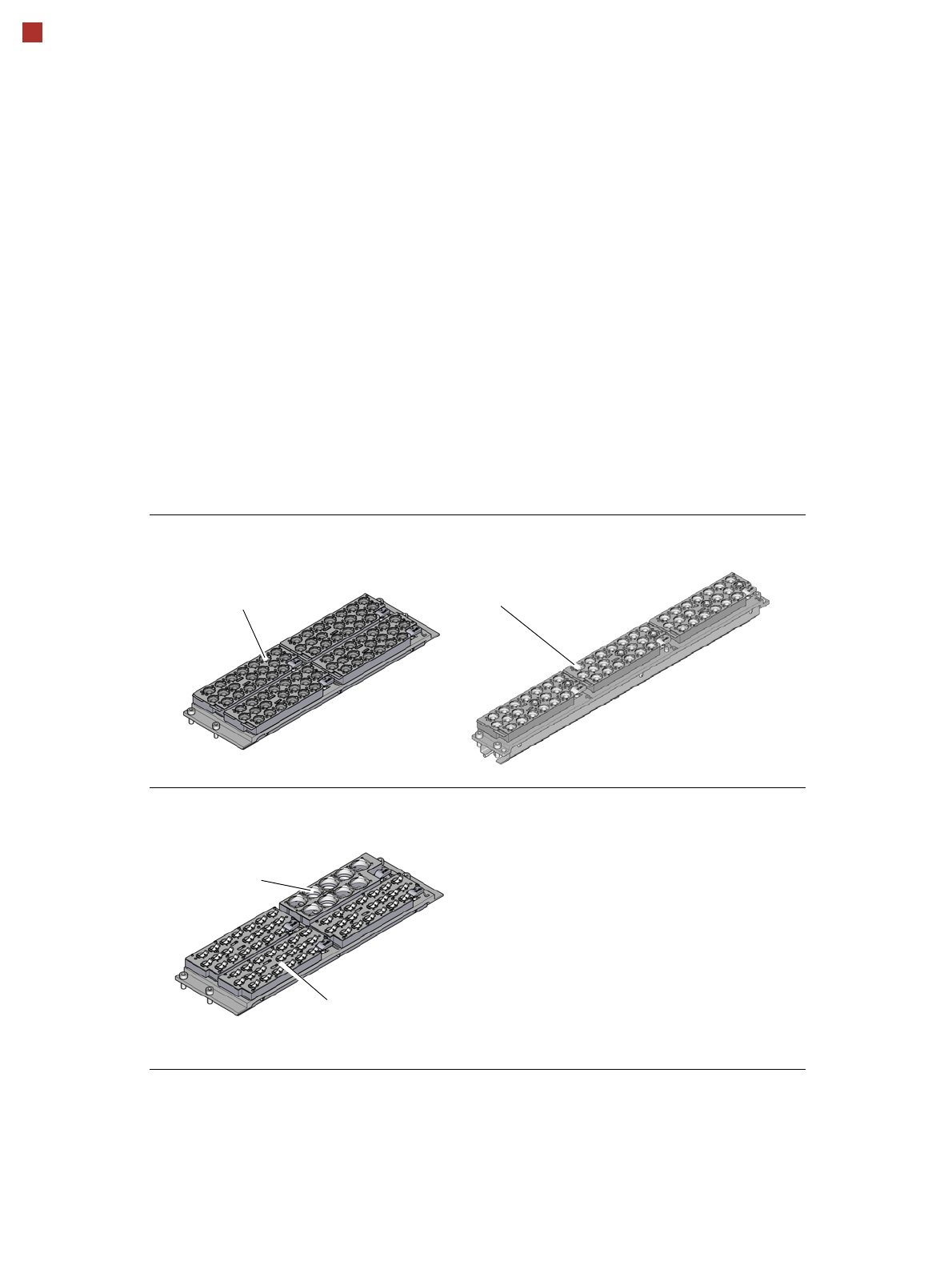

Pipettenwechsler
Pipettenwechsler für den SIPLACE SpeedStar (C&P20 M3)
Pipettenwechsler für den SIPLACE MultiStar (CPP M)
4 Magazine für 20 Pipetten
des Typs 40xx/6xxx
3 Magazine für 20 Pipetten
des Typs 6xxx
1 Magazin für 9 Pipetten
des Typs 28xx
3 Magazine für 20 Pipetten
des Typs 20xx
Beschreibung
Pipettenwechsler steigern die Flexibilität der Bestückköpfe, wenn es um die Verarbeitung
unterschiedlicher Bauelemente geht. Rasch lässt sich die Pipettenkonfiguration an geänderte
Bestückaufträge anpassen. Exakt definierte Positionen und der tadellose Sitz der Pipette in
der Garage sorgen für eine minimale radiale Exzentrizität am Bestückkopf.
Die Pipettenwechsler sind mit einer Überwachungsschaltung ausgestattet. Sie prüft, ob die
Pipettenmagazine korrekt auf dem Träger sitzen.
