小型维护
DLM 的维护任务 3.1.3 准备步骤
14 预防性维护 SIPLACE DLM3 / DLM4
参阅 :
3.2.2 工具、耗材、零备件和磨损部件 [ ➙ 24]
3.1.3
3.1.3 准备步骤
准备步骤
建议采用的零备件 物件号
仅 C&P6：
6 段位器贴片头套筒套件 00116114Sxx
6 段位器贴片头单个套筒 00352957Sxx
仅 C&P12：
12 段位器贴片头套筒套件 00116113Sxx
12 段位器贴片头单个套筒 00350588Sxx
工具 物件号
ESD 腕带 TYP.OK/WRS 00320279- xx
螺旋钻筒 R.1.4 D DIN 338 00092026- xx
螺旋钻筒 R.1.1 D DIN 338 00092020- xx
柱塞维护工具 03049689Sxx
套筒清洁装置 00377260- xx
提示
建议
贴片头装入贴片机后可对其执行以下任务。
► 不过，如果您想更加接近，还可以将贴片头从贴片机中取出。如需详情，请参阅维修手
册。
小型维护
3.1.4 执行维护工作 DLM 的维护任务
预防性维护 SIPLACE DLM3 / DLM4 15
3.1.4
3.1.4 执行维护工作
执行维护工作
3.1.4.1
3.1.4.1 取下阀柱塞
取下阀柱塞
参阅 :
3.1.4.4 润滑阀柱塞 [ ➙ 17]
提示
白色保护盖
阀柱塞上的白色保护盖具备极高的灵敏度。
► 小心处理这些保护盖。
► 松动的保护盖如果依然完好，则可以将其重新安装。
提示
段位器不密封
段位器不气密的报错消息通常指的是过于松散的阀柱塞。
提示
阀柱塞
建议您准备数量充足的已清洁 / 全新可用的阀柱塞，这样您只需在贴片头维护期间进行更换即
可。
阀柱塞的实际清洁工作可在之后进行。
► 请参阅 "3.1.4.3 清洁阀门推杆 " [ ➙ 16] 部分的内容。

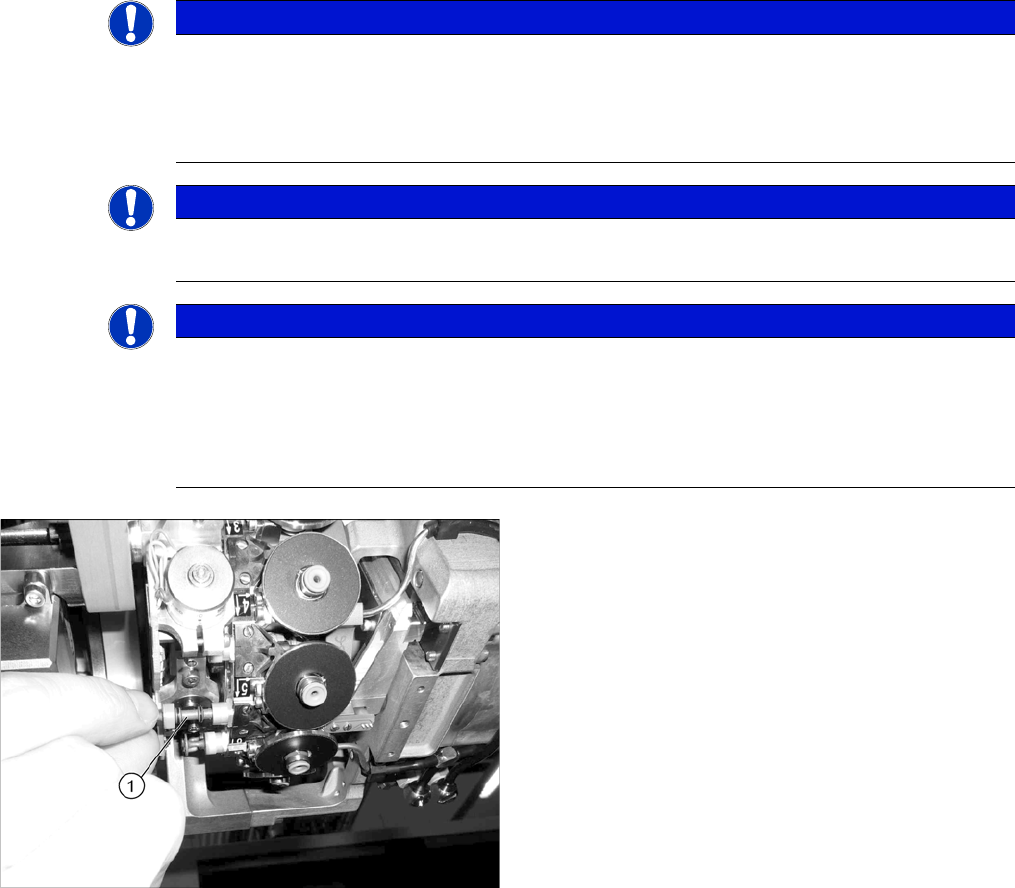

► 取下阀柱塞 (1)。
小型维护
DLM 的维护任务 3.1.4 执行维护工作
16 预防性维护 SIPLACE DLM3 / DLM4
3.1.4.2
3.1.4.2 清洁阀体
清洁阀体
3.1.4.3
3.1.4.3 清洁阀门推杆
清洁阀门推杆
► 用蘸有乙醇的棉布清洁阀体 (1)。
► 然后清洁阀体周围所有的区域。
提示
阀柱塞
建议您准备数量充足的已清洁 / 全新可用的阀柱塞，这样您只需在贴片头维护期间进行更换即
可。
阀柱塞的实际清洁工作可在之后进行。
提示
标记已清洁的阀柱塞
► 通过识别包装的方法，区分清洁与未清洁的阀柱塞，例如
► 还请遵守 "3.1.4.4 润滑阀柱塞 " [ ➙ 17] 部分中的指示。
► 使用干燥的无绒布擦拭阀柱塞。
► 检查密封唇口以及套筒是否损坏。如损坏，请更换阀
柱塞。松动的套筒如果依然完好，则可以将其重新安
装。
► 检查弹簧 O 型环。如果弹簧 O 型环已损坏，请更换。
