3.1.4.4 润滑阀柱塞
润滑阀柱塞
工具零件
工具组件
提示
插入前请润滑。
在将已清洁 / 全新的阀柱塞插入贴片头中之前，需要对其进行润滑。
► 确保只使用工具对阀柱塞进行润滑。
► 您可以事先润滑阀柱塞，这样您只需在贴片头维护期间进行更换即可。在此种情况下，您
需要一个合适的防尘包装。

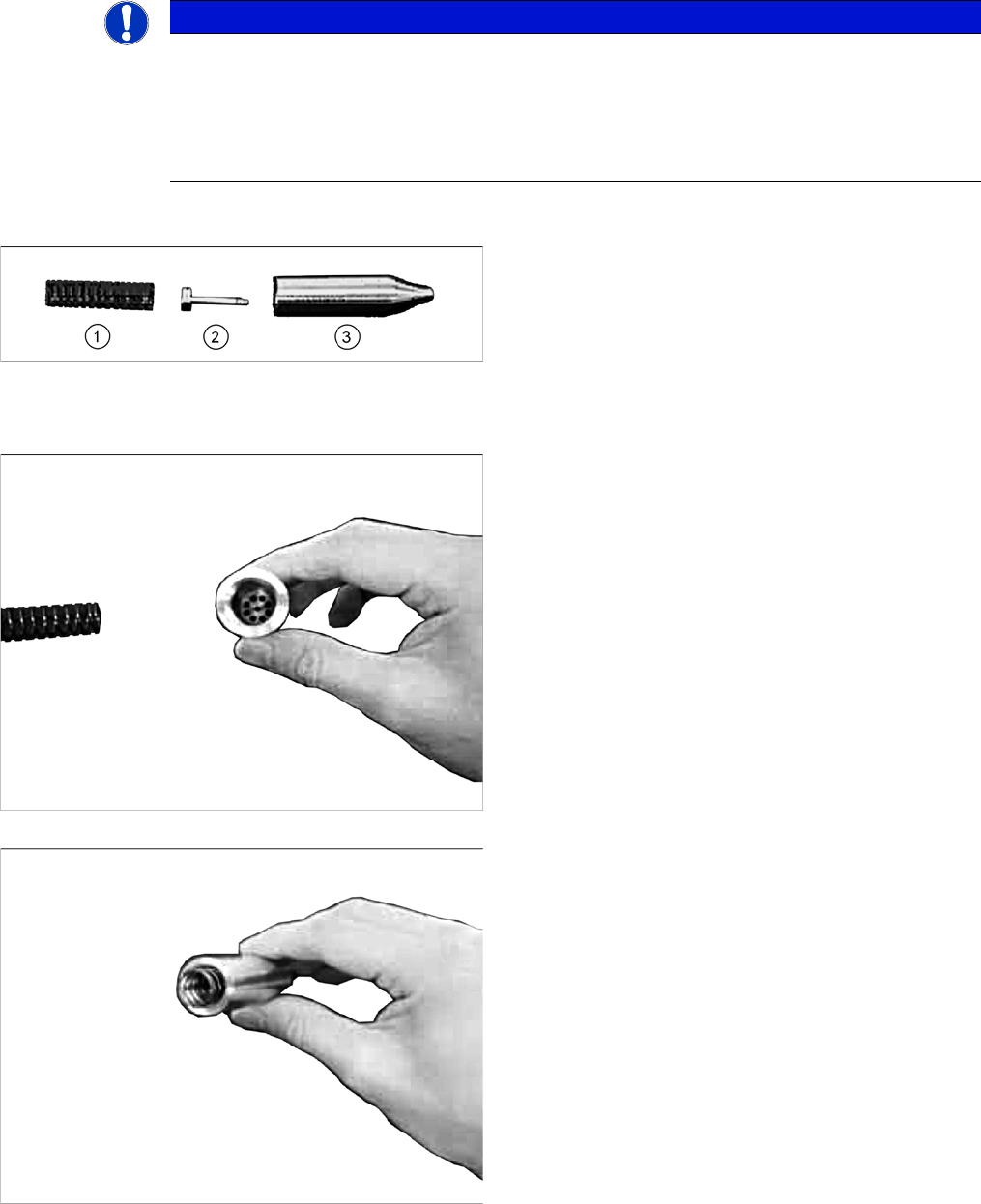

1. 弹簧
2. 活塞
3. 气缸
► 将活塞插入气缸内。
► 将弹簧插入气缸内。
小型维护
DLM 的维护任务 3.1.4 执行维护工作
18 预防性维护 SIPLACE DLM3 / DLM4
► 使用 TOPAS 提供的适配器 (1) 向气缸内注入
ISOFLEX TOPAS NCA 52。
提示
真空的气缸是此工具最佳的工作环境。
在有可能的地方，确保气缸内不会进入空气。
气缸中的任何空气或 ISOFLEX TOPAS NCA 52 均会损害
润滑的质量。
1. ISOFLEX TOPAS NCA 52
图解显示的是气缸中注入 ISOFLEX TOPAS NCA 52
后的状态。
► 取下 TOPAS 管上的适配器，挤出 TOPAS 管中的空
气并在气缸上附上一个转动件。
小型维护
3.1.4 执行维护工作 DLM 的维护任务
预防性维护 SIPLACE DLM3 / DLM4 19
应用
► 完成阀柱塞的清洁后，用手指将其牢牢握住并插入气
缸中，确保在插入期间使其保持笔直的姿势。
注意
插入阀柱塞时，您会感觉到工具弹簧的阻力。用手指捏
住阀柱塞的侧边以为其提供支撑。
如果您没有为阀柱塞的侧边提供支撑，那么就有可能将
其弯曲甚至弄断！
► 将阀柱塞推至气缸的末端 （全冲程）一次，然后再
重复向内外推的动作四或五次 （10 至 15 mm 冲
程）。
注意
确保工具上存在足够的润滑脂！
► 取出阀柱塞并检查 O 型环表面外侧的结果。如果 O
型环闪耀着涂抹过 TOPAS 后的光芒，那么阀柱塞就
已经进行了适量的润滑。
