小型维护 3.1.4 执行维护工作 DLM 的维护任务 预防性维护 SIPLACE DLM3 / DLM4 19 应用 ► 完成阀柱塞的清洁后，用手指将其牢牢握住并插 入气 缸中，确保在插入期间使其保持笔 直的姿势。 注意 插入阀柱塞时，您会感觉到工具 弹簧的阻力。用手指捏 住阀柱塞的侧边以为其提供支撑 。 如果您没有为阀柱塞的侧边提供 支撑，那么就有可能将 其弯曲甚至弄断！ ► 将阀柱塞推至气缸的末端 （全冲程）一次，然后再 重复向内…
小型维护
DLM 的维护任务 3.1.4 执行维护工作
18 预防性维护 SIPLACE DLM3 / DLM4

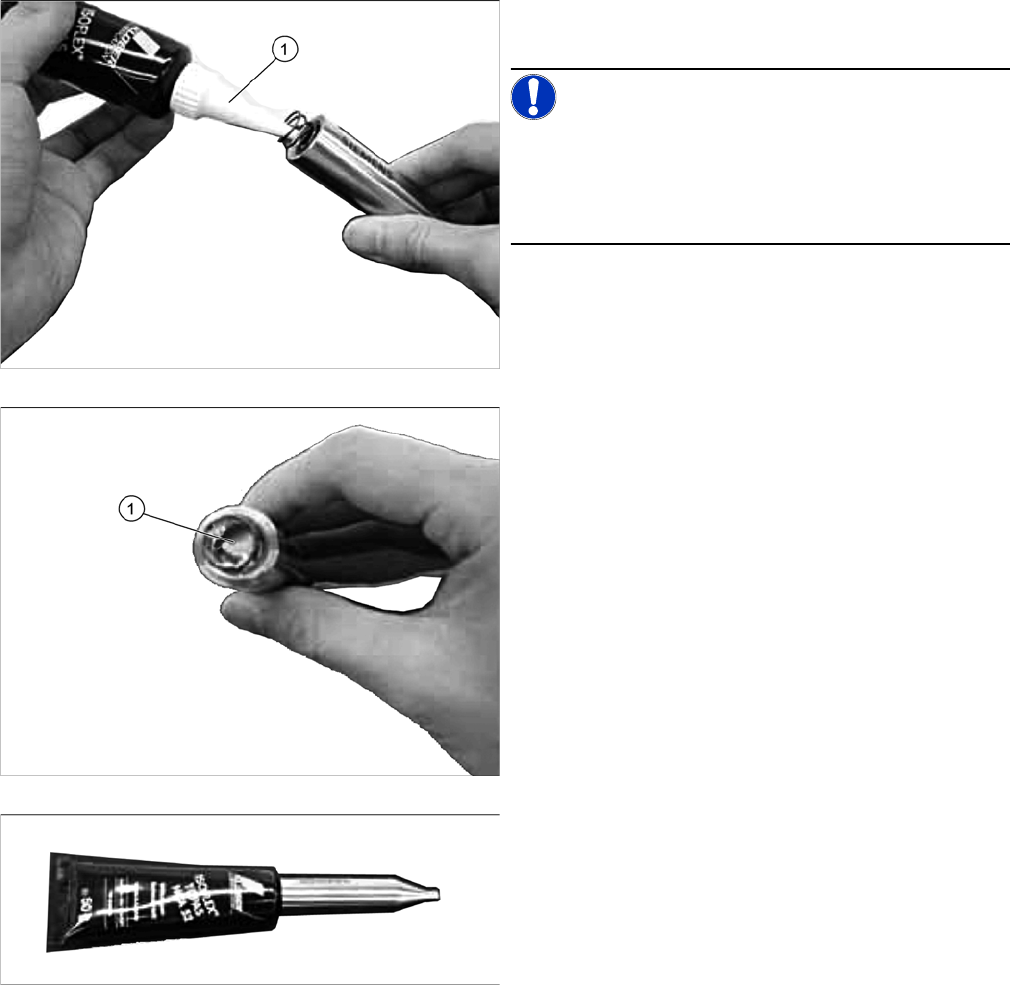

► 使用 TOPAS 提供的适配器 (1) 向气缸内注入
ISOFLEX TOPAS NCA 52。
提示
真空的气缸是此工具最佳的工作环境。
在有可能的地方，确保气缸内不会进入空气。
气缸中的任何空气或 ISOFLEX TOPAS NCA 52 均会损害
润滑的质量。
1. ISOFLEX TOPAS NCA 52
图解显示的是气缸中注入 ISOFLEX TOPAS NCA 52
后的状态。
► 取下 TOPAS 管上的适配器，挤出 TOPAS 管中的空
气并在气缸上附上一个转动件。
小型维护
3.1.4 执行维护工作 DLM 的维护任务
预防性维护 SIPLACE DLM3 / DLM4 19
应用
► 完成阀柱塞的清洁后，用手指将其牢牢握住并插入气
缸中，确保在插入期间使其保持笔直的姿势。
注意
插入阀柱塞时，您会感觉到工具弹簧的阻力。用手指捏
住阀柱塞的侧边以为其提供支撑。
如果您没有为阀柱塞的侧边提供支撑，那么就有可能将
其弯曲甚至弄断！
► 将阀柱塞推至气缸的末端 （全冲程）一次，然后再
重复向内外推的动作四或五次 （10 至 15 mm 冲
程）。
注意
确保工具上存在足够的润滑脂！
► 取出阀柱塞并检查 O 型环表面外侧的结果。如果 O
型环闪耀着涂抹过 TOPAS 后的光芒，那么阀柱塞就
已经进行了适量的润滑。
小型维护
DLM 的维护任务 3.1.4 执行维护工作
20 预防性维护 SIPLACE DLM3 / DLM4
3.1.4.5

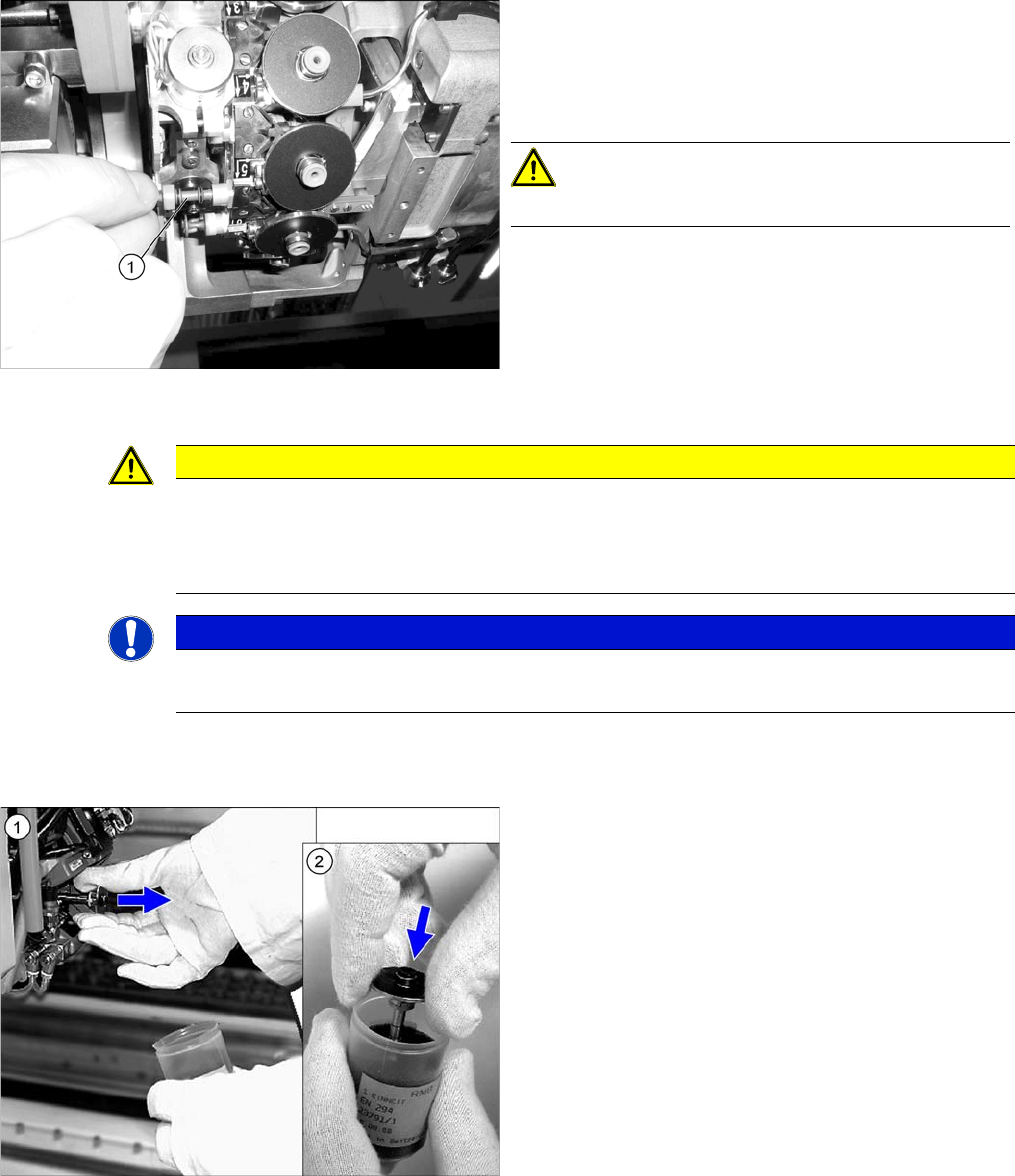

3.1.4.5 插入阀柱塞
插入阀柱塞
3.1.4.6
3.1.4.6 更换段位器光栅盘
更换段位器光栅盘
► 在吸嘴更换器中方面贴片头吸嘴。
► 打开安全罩。
► 插入经过清洁的阀柱塞，并在必要时插入全新的阀柱
塞 (1)。
插入阀柱塞前，对其进行润滑 （请参阅 "3.1.4.4 润滑
阀柱塞 " [ ➙ 17] 部分的内容）。如果阀柱塞的移动过
于轻松或较为僵硬，请将其更换。
注意
确保阀柱塞插入至底部无法再前进的地方。
注意
实验室用的手套
► 不要用手直接拿住段位器光栅盘。执行段位器光栅盘维护任务时要带上保护手套。这有助
于避免不必要地污染玻璃或摩擦轮。这种污染可能导致设备故障 （计数错误或摆动过
大）。
提示
段位器光栅盘
我们建议您准备好一组清洁后的段位器光栅盘，在更换已污染的段位器光栅盘时可以使用。
► (1) 从贴片头中拉出段位器光栅盘。
► (2) 将段位器光栅盘放入所提供的容器中。
► 将星型轴旋转到下一个段位器。
► 为所有段位器重复执行这些步骤，直到所有段位器光
栅盘都已取出。
► 将清洁后的段位器光栅盘插入段位器。轻轻地将段位
器光栅盘咬合，避免损坏固定弹簧。
