重大维护 DLM 的维护任务 4.1.4 执行维护工作 38 预防性维护 SIPLACE DLM3 / DLM4 4.1.4.2 4 . 1 . 4 . 2 Z 轴 Z 轴 4.1.4.3 4 . 1 . 4 . 3 星 形 轴 星形轴 ► 使用毛刷或清洁棒清洁 Z 轴齿形皮带 (1) 。 ► 用清洁棒或无绒布清洁辊与齿轮。 ► 检查齿形皮带是否存在磨损或损坏。 ► 如果齿形皮带磨损或已损坏，则必须由获得授权 的人 员进行更换。拆卸和安…
重大维护
4.1.3 准备步骤 DLM 的维护任务
预防性维护 SIPLACE DLM3 / DLM4 37
4.1.3
4.1.3 准备步骤
准备步骤
?????
准备贴装头
► 装配贴装头。如需详情，请参阅 “ 通用贴片头安装架 ” 的装配须知 [ 德语 + 英语：00196371-xx]。
真空测试
► 将当前吸嘴配置中的吸嘴向下设置到吸嘴交换器中。
► 在您开始维护作业前，请执行一次真空测试。为此请使用校准吸嘴。如果某些段位器上出现了异常
的真空数值，请在执行维护作业时特别检查这些地方。为方便以后的参考，请记录下存在问题的段
位器编号。
拆卸贴片头
► 将贴片头拆除然后从贴片机上卸下。如需详情，请参阅维修手册。
► 将贴片头安放在贴装头上。
► 拆卸贴片头的前一部分。如需详情，请参阅维修手册。
4.1.4
4.1.4 执行维护工作
执行维护工作
4.1.4.1
4.1.4.1 清洁 DP 马达阅读设备
清洁 DP 马达阅读设备
注意
ESD
► 将组件支座的 ESD 接线连接到工作场所的 ESD 连接上。
► 请始终遵守 《用户手册》中的 ESD 规范。

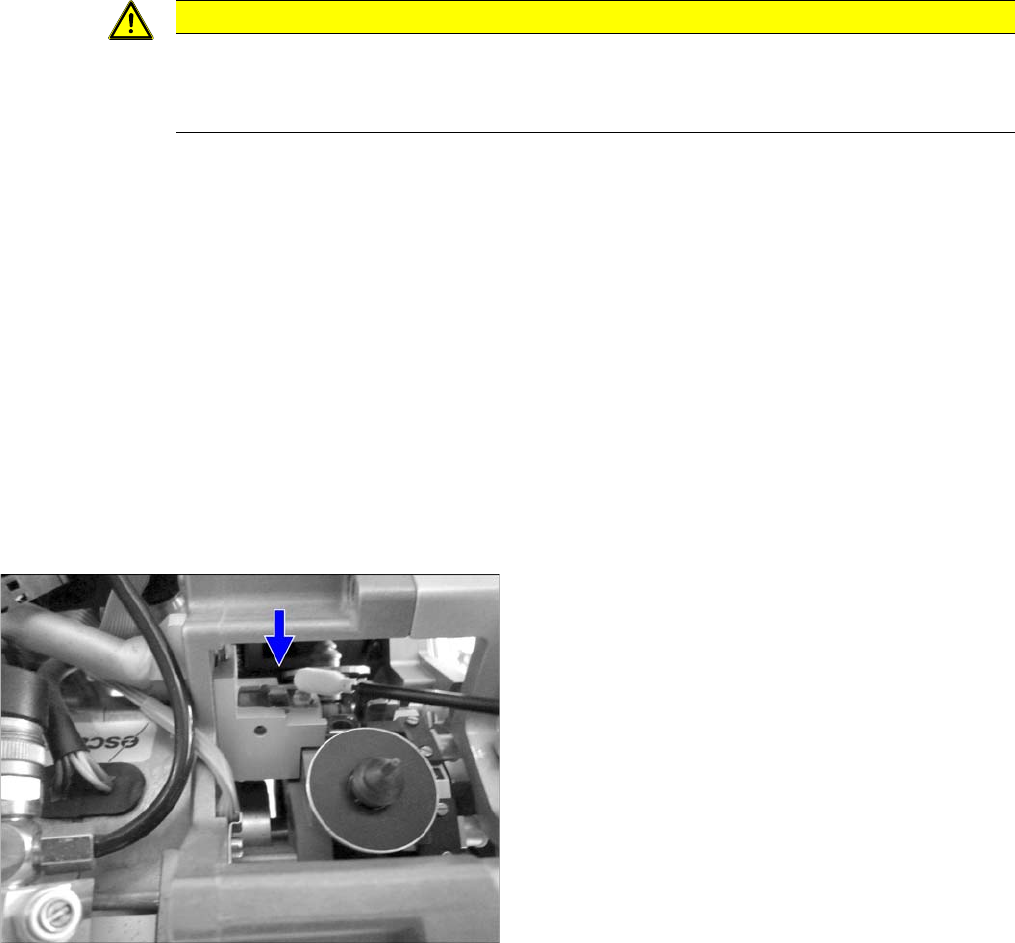

► 拆除一个段位器光栅盘。
► 用沾有酒精的棉签清洁读取设备镜头。
► 将段位器光栅盘安装回原位。
重大维护
DLM 的维护任务 4.1.4 执行维护工作
38 预防性维护 SIPLACE DLM3 / DLM4
4.1.4.2
4.1.4.2 Z 轴
Z 轴
4.1.4.3
4.1.4.3 星形轴
星形轴
► 使用毛刷或清洁棒清洁 Z 轴齿形皮带 (1)。
► 用清洁棒或无绒布清洁辊与齿轮。
► 检查齿形皮带是否存在磨损或损坏。
► 如果齿形皮带磨损或已损坏，则必须由获得授权的人
员进行更换。拆卸和安装细节请阅读维修手册。
► 使用 "ISOFLEX TOPAS NCA 52" 对新的齿形皮带稍
作润滑。然后，使用一块无绒布清除多余的润滑脂。
► (2) 检查 Z 轴的线性导轨的移动是否顺畅，是否没有
卡顿。如果您对此有任何疑问，请联系 SIPLACE 维
修团队。
► 检查卡爪与滚道是否损坏。如果您对此有任何疑问，
请联系您的 SIPLACE 维修团队。
► 将 Z 轴移至其底部位置。
► 用蘸有乙醇的清洁棒清洁位于前方 (1) 与后方 (2) 的
微型辊道内的槽。
► 将油分配器上的针擦拭干净 [00367071-xx]。
注意
切勿使用蛮力迫使油分配器出油。一滴可见的油即表明
油已过多。
► (3) 仅需将针立即放在导轨槽上的滚珠隔离圈 / 轴承
旁。此步操作会使足量的油流入槽内 （毛细效应）。
► 上下移动 Z 轴数次以将油散开。
注意
确保污物或润滑脂不会进入真空通道内。
► 使用无绒布擦拭星形轴。
► 使用 ISOFLEX TOPAS NCA 52 将一块无绒布润湿。
用这块布对星形制动的跑合表面 (1) 进行润滑，从而
形成薄薄的一层润滑脂膜。
用无绒布清除任何可见的多余润滑脂。
重大维护
4.1.4 执行维护工作 DLM 的维护任务
预防性维护 SIPLACE DLM3 / DLM4 39
4.1.4.4
4.1.4.4 真空分配器（贴片头后部）
真空分配器 （贴片头后部）
注意
注意切勿损坏段位器上的套筒止动弹簧。
切勿将清洁棒推入段位器中深达止动弹簧的位置，否则，
止动弹簧可能会被拉出。
► (1) 小心地用蘸有乙醇的清洁棒清洁段位器。
► (2) 清除段位器周围任何可见的污物。
► 小心地将分配器与两个 O 型环一并取下。拆卸和安装
细节请阅读维修手册。
1. O 型环真空分配器 3*1.2 NBR 70 B [00320057-xx]
2. 分配器的 O 型环 8*1 NBR 70 B [00201179-xx]
► 小心地取下两个 O 型环。
► 清洁 O 型环，然后用 UNISILKON L250L 对其稍作润
滑。
