重大维护
4.1.4 执行维护工作 DLM 的维护任务
预防性维护 SIPLACE DLM3 / DLM4 41
4.1.4.5

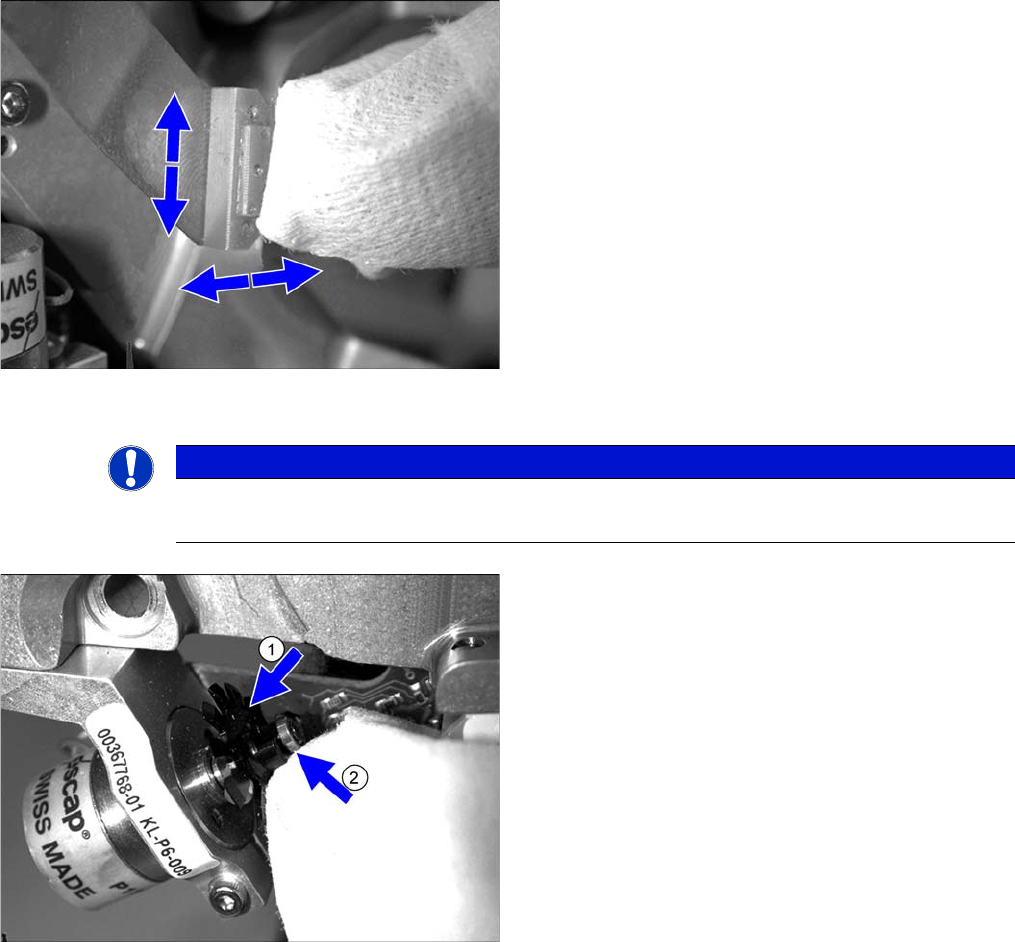

4.1.4.5 星形轴制动器
星形轴制动器
4.1.4.6
4.1.4.6 阀调整驱动装置
阀调整驱动装置
► 检查星形制动是否损坏并确保其可以正确的方式工
作。
► 使用干燥的无绒布擦拭星形制动。确保您会清除所有
残留的润滑脂。
► 向星形制动上的三个小孔中的每一个注入 ISOFLEX
TOPAS NCA 52。
► 使用一块无绒布清除多余的润滑脂。
► 在星形制动的表面涂上薄薄的一层润滑脂。
提示
DX 系列
在 DX 系列中，DLM4 贴片头仅在贴片与取料气路处有一个阀门驱动装置。
➢ 此维护作业需要您将贴片头的前半部分拆卸下来。
► 清洁阀门调节驱动并用一块无绒布将盘 (1) 与电机架
之间的空间擦干。
► 用无绒布将滚珠轴承 (2) 擦干。
► 检查滚珠轴承能否正确的工作。如出现问题，那就必
须由获得授权的人员对阀门驱动进行更换。拆卸和安
装细节请阅读维修手册。
► 清除任何可见的污物。
► 为所有的阀门调节驱动重复这些步骤。
重大维护
DLM 的维护任务 4.1.4 执行维护工作
42 预防性维护 SIPLACE DLM3 / DLM4
4.1.4.7

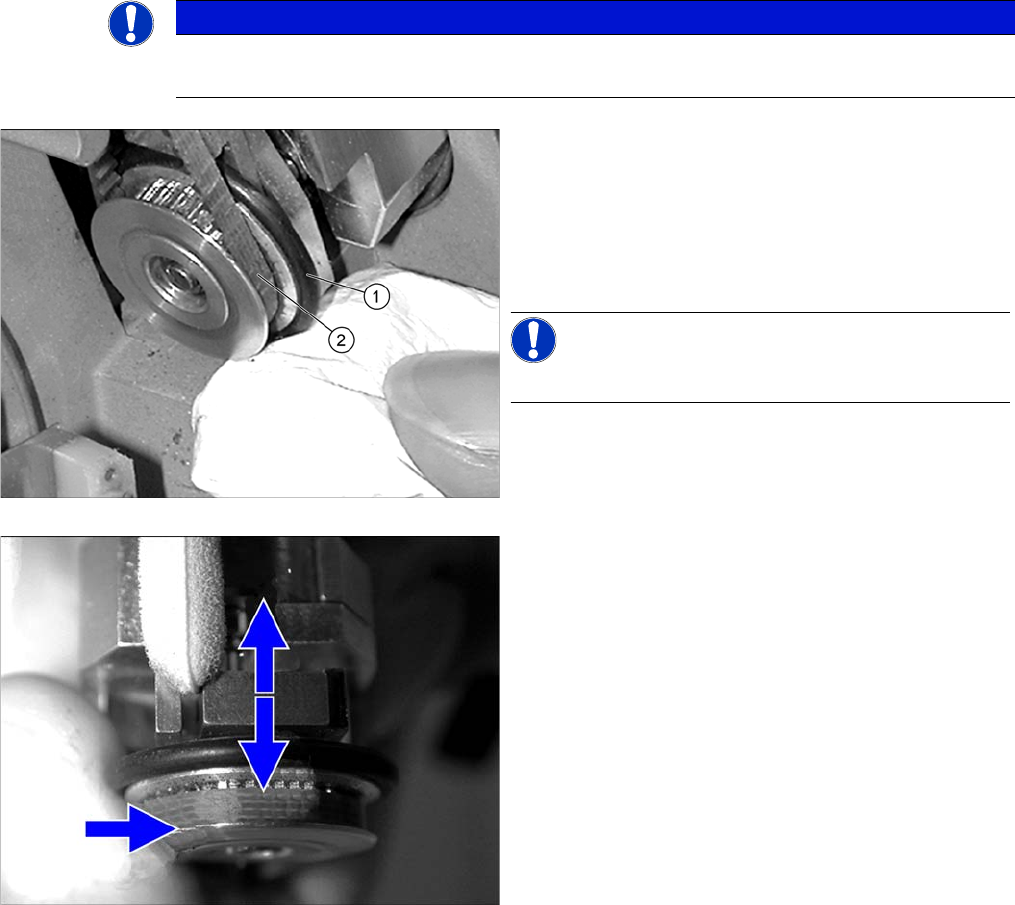

4.1.4.7 DP 马达
DP 马达
提示
DLM3 与 DLM4
DLM3 与 DLM4 的转向站有所不同，其物件编号也不同。
► 用蘸有乙醇的无绒布将转向站的黑色 O 型环 (1) 擦拭
干净。
► 检查 O 型环是否损坏，并在必要时进行更换。拆卸和
安装细节请阅读维修手册。
► 检查齿形皮带 (2) 是否损坏，并在必要时进行更换。
拆卸和安装细节请阅读维修手册。
提示
安装期间，仍可使用蘸有乙醇的清洁棒清洁 O 型环。
► 将转向站的摩擦轮朝向弹簧的方向按下。
► 用蘸有乙醇的清洁棒清洁止动表面。
重大维护
4.1.4 执行维护工作 DLM 的维护任务
预防性维护 SIPLACE DLM3 / DLM4 43
4.1.4.8
4.1.4.8 真空发生器
真空发生器
► 小心地用蘸有乙醇的无绒布清洁真空喷嘴。
► 用压缩空气吹扫真空喷嘴。
► 使用干燥的无绒布清洁 O 型环 （必要时更换）。
► 使用 UNISILKON L250L 为真空喷嘴的 O 型环稍作润滑。
► 用蘸有乙醇的清洁棒清洁真空发生器模块。
► 将已完成清洁的真空发生器部件放置于洁净的表面上。
► 将真空发生器的软管拆开。
► 将固定真空发生器模块 （含两个真空喷嘴，亦即文
丘里喷嘴）的两个螺钉用 2.5 mm 的内六角扳手拧开
► 取下真空喷嘴。
1. O 型环 10*1 Viton 75 [00350662-xx]
2. O 型环 8*1 Viton 75 [00350661-xx]
3. 压缩空气操作：真空喷嘴直径 1.5 [00319420-xx] ]
真空泵操作：真空喷嘴直径 =1.5 [03003156-xx]
4. 真空喷嘴直径 1.0 [00319423-xx]
5. O 型环 14*1.5 NBR 70 B [00320048
-
xx]
6. O 型环 10*1.5 NBR 70 B [00320047
-
xx]
7. 真空发生器模块
