MODEL TDM-3500E-2 0209-001 138 電気制御部 ELECTRICAL SECTION Fig. 8-6 制御ボックス Control Box 1 2 3 15 16 93 94 95 96 97 91 92 60 91 92 32 33 34 39 37 39 10 11 21 23 22 29 28 24 25 26 39 39 37 34 33 32 38 9 8 12 13 14 17 18 19 8-1…
MEMO
MODEL TDM-3500E-2
0209-001
138
電気制御部 ELECTRICAL SECTION

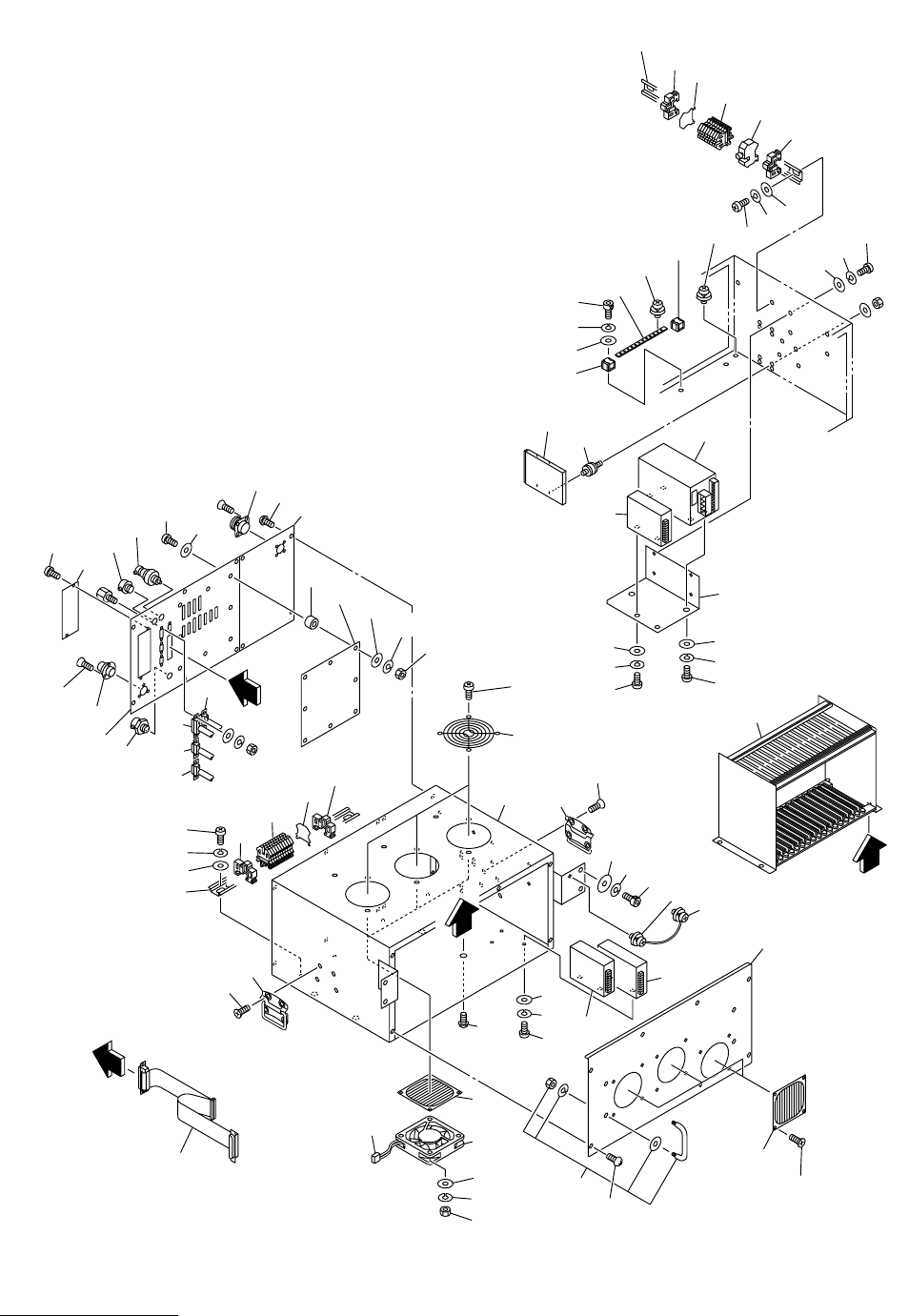

Fig. 8-6 制御ボックス Control Box
1
2
3
15
16
93
94
95
96
97
91
92
60
91
92
32
33
34
39
37
39
10
11
21
23
22
29
28
24
25
26
39
39
37
34
33
32
38
9
8
12
13
14
17
18
19
8-1
23-1
23-2
23-3
22-1
31-2
45-1
45-2
45-3
45-4
45-6
50-1
62-1
50-2
50-3
45-5
45-1
43-1
43
45
48
62
49
90
46
63
47
.
36
.
35
.
38
36
.
35
81
65
64
59
88
89
57
58
50
.
22-2
22-3
31-1
A
A
B
B
Fig.8-6
50-1
61
TDM-3500E-2
102
103
101
112
111
139
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TDM-3500E-2
0209-001
8-6
1 630 099 0614 BOX 1 687C--02V-001
2 630 053 2876 RACK,P.C.B 1 687C--02D-001
3 411 113 9703 SCR TRS 6X10 4 M6X10 TRS
8 630 053 2883 MOTOR,AC 3 FAN101,102,103,R87F-A1A13HP
687C--02D-006
8 -1 630 051 8481 ACCESSORY,MOT-M 3 687C--02D-007
9 630 000 0986 ACCESSORY,MOT-M 3 687C--02D-047
10 630 049 1074 ACCESSORY,MOT-M 3 687C--02D-008
11 411 162 1505 SCR PAN 4X20 12 M4X20 PAN
12 411 119 2104 WASHER V 4X9X0.8 12 FW4 F
13 411 008 1706 WASHER SPR 4 12 SW4 F
14 411 054 8506 NUT HEX 4 12 M4 F
15 630 049 1449 UNIT,POWER 1 PSU3,P15E-12-N 687C--02D-056
16 630 052 7001 UNIT,POWER 1 PSU2,P30E-12-N 687C--02D-002
17 411 119 1909 WASHER V 3X7X0.5 4 FW3 F
18 411 086 4408 WASHER SPR 3 4 SW3 F
19 411 042 0703 SCR PAN 3X8 4 M3X8 PAN
21 630 099 0669 BRACKET 1 687C--02V-007
22 630 049 1135 UNIT,POWER 1 PSU7,P15E-5-N 687C--02D-004
22 -1 411 119 1909 WASHER V 3X7X0.5 2 FW3 F
22 -2 411 086 4408 WASHER SPR 3 2 SW3 F
22 -3 411 042 0703 SCR PAN 3X8 2 M3X8 PAN
23 630 085 4121 UNIT,POWER 1 PSU1,PAA-300F-5 687C--02D-003
23 -1 411 119 2104 WASHER V 4X9X0.8 2 FW4 F
23 -2 411 008 1706 WASHER SPR 4 2 SW4 F
23 -3 411 042 3001 SCR PAN 4X10 2 M4X10 PAN
24 411 119 1909 WASHER V 3X7X0.5 4 FW3 F
25 411 086 4408 WASHER SPR 3 4 SW3 F
26 411 042 0703 SCR PAN 3X8 4 M3X8 PAN
28 630 117 4945 UNIT,I/O(SDD) 1 HDD1,#PC-SDD64H3-SC
687C--02D-005
29 630 033 9505 MECH PARTS(RUBBER DAMPER) 4 687C--02D-013
32 411 119 2104 WASHER V 4X9X0.8 4 FW4 F
33 411 008 1706 WASHER SPR 4 4 SW4 F
34 411 042 3001 SCR PAN 4X10 4 M4X10 PAN
35 630 049 3801 TERMINAL 18 687C--02D-018
36 630 049 3702 ACCESSORY,WIRING 3 687C--02D-021
37 630 049 3733 ACCESSORY,WIRING 2 687C--02D-020
39 630 049 3672 BRACKET,WIRING 4
43 630 083 5496 FUSE HOLDER 1 687C--02D-046
43 -1 423 022 8104 FUSE 250V 2A 1 F121 687C--02D-045
45 411 036 8609 SCR PAN+SW+W 5X12 1
45 -1 630 051 5763 WIRE PARTS 2 687C--02D-058
45 -2 411 119 2104 WASHER V 4X9X0.8 2 FW4 F
45 -3 411 008 1706 WASHER SPR 4 2 SW4 F
45 -4 411 003 0001 SCR PAN 4X12 2 M4X12 PAN
45 -5 411 036 8609 SCR PAN+SW+W 5X12 10
46 630 099 0645 PANEL 1 687C--02V-004
47 630 098 9960 PANEL 1 687C--02V-003
48 630 055 2553 ACCESSORY,P.C.B 8 687C--02D-055
