消息查看器消息查看器
消息查看器消息查看器
消息查看器
实时显示装置中发生的事件。
显示的信息有 “Component Shortage Warning(元件断料预告)” 事
件和 “Wrong Feeder Allocation(送料器错误安装)” 事件两种。
显示的事件信息限定在与连接在显示的终端计算机连接的同一 ACV
线路服务器上的装置及终端计算机。
••
••
•
操作步骤操作步骤
操作步骤操作步骤
操作步骤
(1) 选择[Tool(工具)|Message Viewer(消息查看器)]指令，便显
示[Message(消息)]界面。
Fig.66Fig.66
Fig.66Fig.66
Fig.66
(2) 按[Mode(模式)]指令，切换显示的事件信息。
(3) 关于 “Component Shortage Warning” 事件，可按[View(视图)
|Columns(显示项目的设定)...]指令，设定显示的数据项目。
(4) 显示的数据，用[File(文件)|Clear(清除)]指令清除。
重新连接 ACV 服务器，进行连接确认时，执行[File(文件)|Recon-
nect(重新连接)...]指令。正常连接时，在界面的右下侧显示 “ ●
(绿色)”。连接发生异常时，显示 “ ×(红色)” 或 “ ●(黄色) ”。
11.6 11.6
11.6 11.6
11.6
各种功能的设定各种功能的设定
各种功能的设定各种功能的设定
各种功能的设定
Note
Note
0708-001 84
••
••
• “
Component Shortage Warning(Component Shortage Warning(
Component Shortage Warning(Component Shortage Warning(
Component Shortage Warning(
元件断料预告元件断料预告
元件断料预告元件断料预告
元件断料预告
))
))
) ”
事件界面事件界面
事件界面事件界面
事件界面
装置发生 “Component Shortage Warning” 的事件，便显示 “In-
formation on Error-Caused Machine(发生装置信息)”、“In-
formation on Error-Caused Component(发生元件信息)”。显
示的数据在装置的补给结束后自动被删除。

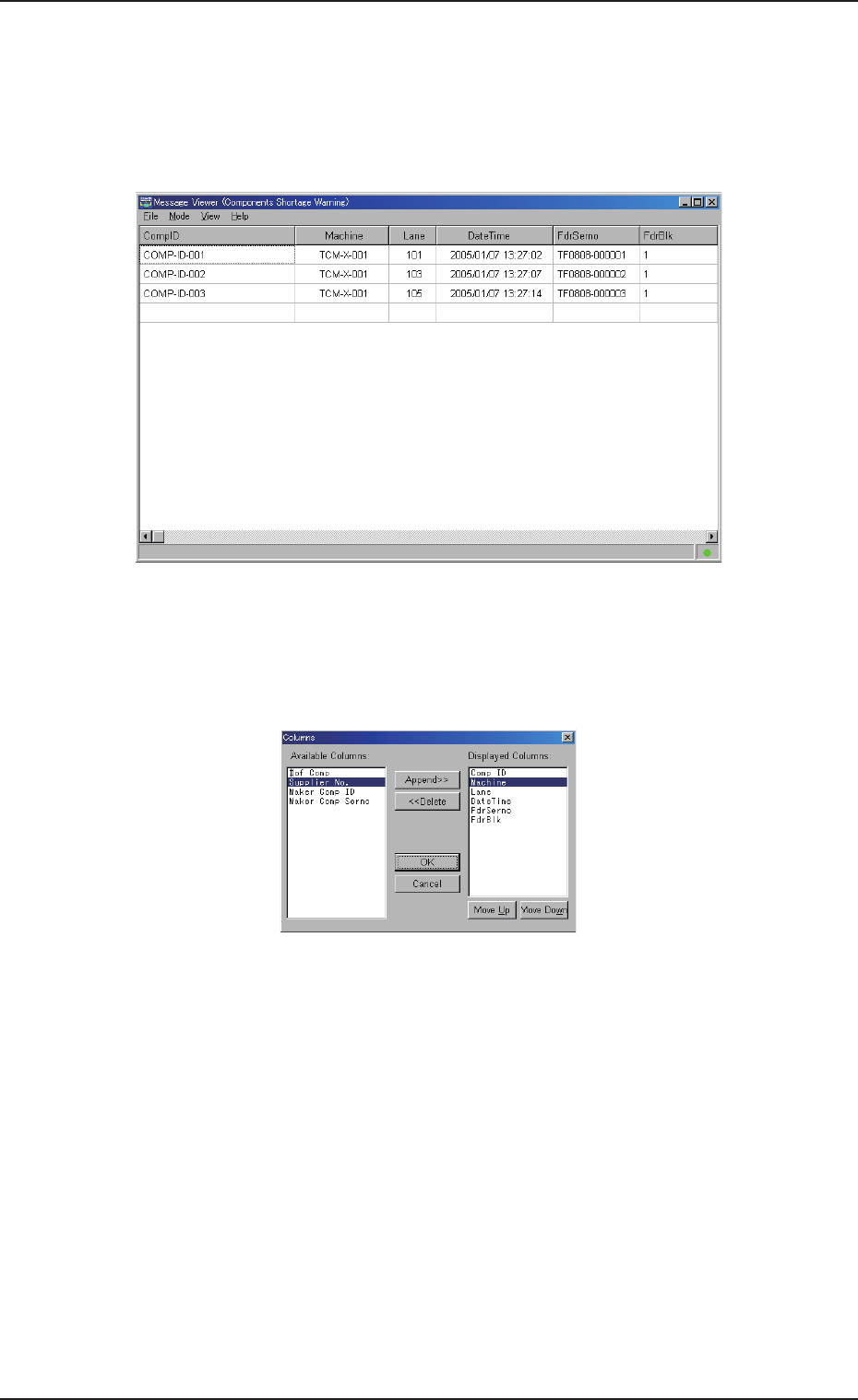

Fig.67Fig.67
Fig.67Fig.67
Fig.67
••
••
•
Columns(Columns(
Columns(Columns(
Columns(
显示项目的设定显示项目的设定
显示项目的设定显示项目的设定
显示项目的设定
))
))
)
在 “Component Shortage Warning” 事件界面中显示的数据项目
可用[View(视图)|Columns...]指令设定。
Fig.68Fig.68
Fig.68Fig.68
Fig.68
[Append>>(添加)]: 在 “Available Columns(可显示的项目)”
列表中，选择数据项目并执行，便成为在
界面中显示的数据项目。数据项目切换到
“Displayed Columns(显示的项目)” 列表
中。
[<<Delete(删除)]: 在 “Displayed Columns” 列表中，选择数
据项目并执行，便成为不能在界面中显示
的数据项目。数据项目切换到 “Available
Columns” 列表中。
[Move Up(上移)] : 在 “Displayed Columns” 列表中，选择数
据项目并执行，在界面中显示的顺序向顶
端方向移动。
11.6 11.6
11.6 11.6
11.6
各种功能的设定各种功能的设定
各种功能的设定各种功能的设定
各种功能的设定
0708-001 85
[Move Down : 在 “Displayed Columns(显示的项目)” 列
( 下移)] 表中，选择数据项目并执行，在界面中显示
的顺序向后方向移动。
[OK] : 编辑的显示数据项目信息反映到系统界面
中。
[Cancel(取消)] : 废弃编辑的显示数据项目信息，返回到原
来的显示状态。
••
••
• “
Components-Setting Check(Components-Setting Check(
Components-Setting Check(Components-Setting Check(
Components-Setting Check(
送料器错误安装送料器错误安装
送料器错误安装送料器错误安装
送料器错误安装
))
))
) ”
事件界面事件界面
事件界面事件界面
事件界面
在装置发生 “Wrong Feeder Allocation”NG 事件时，便显示 “In-
formation on Error-Caused Machine(发生装置信息)”、“In-
formation on Error-Caused Component(发生元件信息)”。
即使元件被正确安装，显示数据也不会消失。

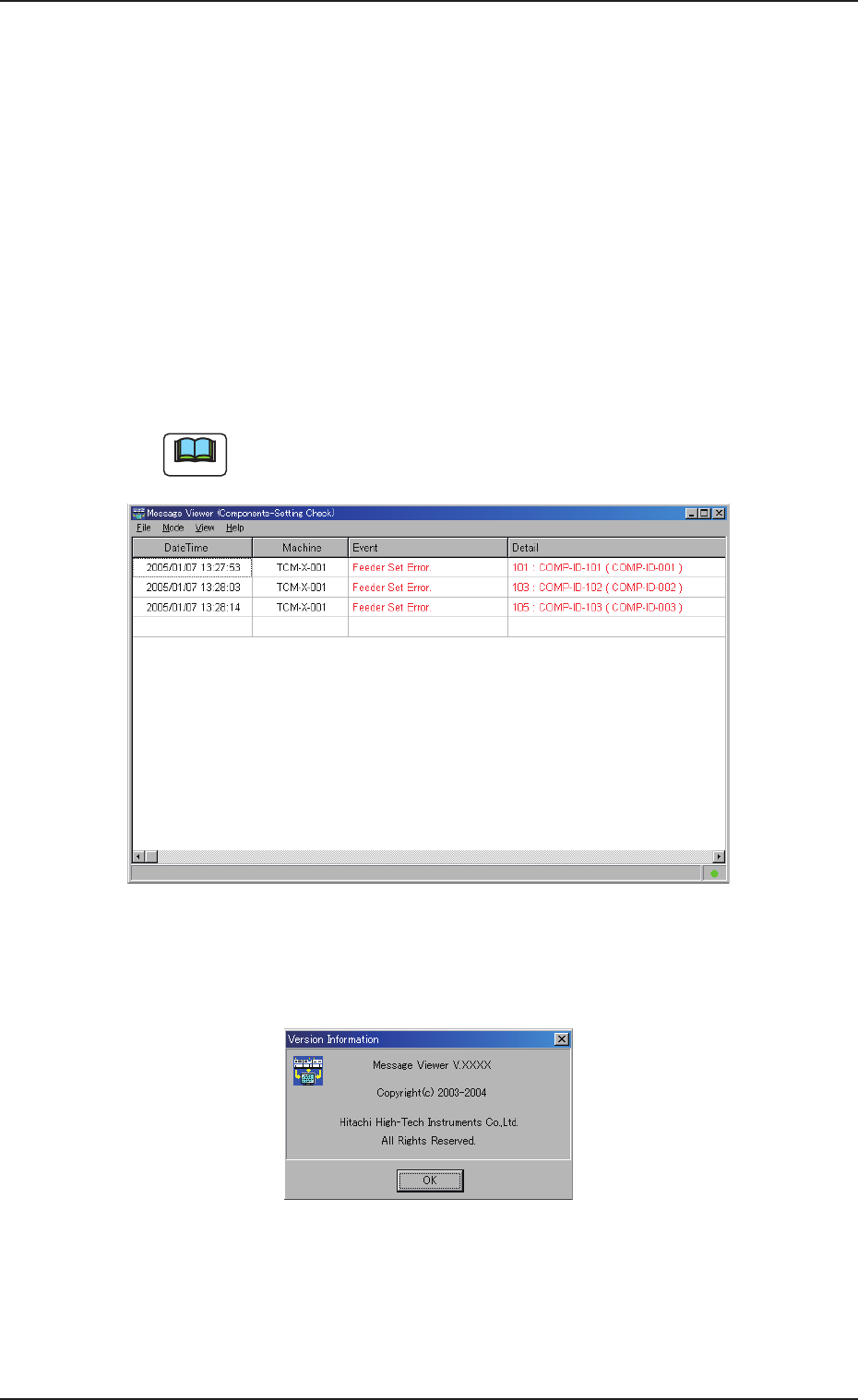

Fig.69Fig.69
Fig.69Fig.69
Fig.69
显示消息查看器版本信息时，选择[Help(帮助)|About(版本信
息)...]指令。
Fig.70Fig.70
Fig.70Fig.70
Fig.70
11.6 11.6
11.6 11.6
11.6
各种功能的设定各种功能的设定
各种功能的设定各种功能的设定
各种功能的设定
Note
