SIPLACE S-23 HM 1 Nachrüstanleitung S-23 HM auf SW V 502.xx inkl. RV6-DLM1-Kopf (Option)
Ausgabe 07/01 1.8 Ablauf: Hardware-Umbau
21
Å Öffnen Sie die Maschinenständer-Klapptüre am Steuereinschub/Klemmenfeld links.

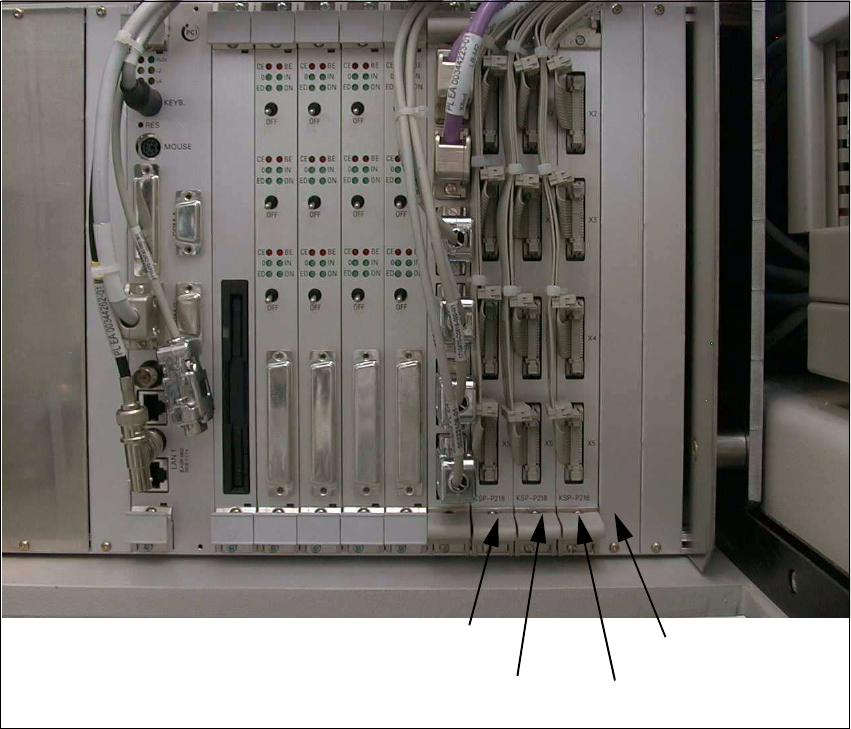

Abb. 1.8.1 Ansicht Steuereinschub vor Umbau
Å Ziehen Sie im Steuereinschub folgende Stecker von den EA-Karten KSP-P218-A32 ab
(SMP-Steckplatz 8 – 10, siehe Abb. 1.8.1): 12 Stecker X2se – X5se, X2sf – X5sf, X2sg – X5sg.
Å Entfernen Sie die 3 EA-Karten KSP-P218-A32 (siehe Abb. 1.8.1).
Å Demontieren Sie die Frontplatte an SMP-Steckplatz 11 (siehe Abb. 1.8.1).
Å Entfernen Sie oben rechts am Steuereinschub die Befestigung des Steuereinschubs (1 Innen-
sechskantschraube M 5; Gr. 4).
Å Achten Sie darauf, daß kein Kabel eingequetscht oder auf Zug beansprucht wird:
Ziehen Sie den Steuereinschub vorsichtig heraus, hängen Sie ihn aus der Führung aus und
stellen Sie ihn ab.
Frontplatte
SMP-Steckplatz 11
SMP-Steckplatz 8
KSP-P218 (se)
KSP-P218 (sg)
SMP-Steckplatz 10
KSP-P218 (sf)
SMP-Steckplatz 9
1 Nachrüstanleitung S-23 HM auf SW V 502.xx inkl. RV6-DLM1-Kopf (Option) SIPLACE S-23 HM
1.8 Ablauf: Hardware-Umbau Ausgabe 07/01
22

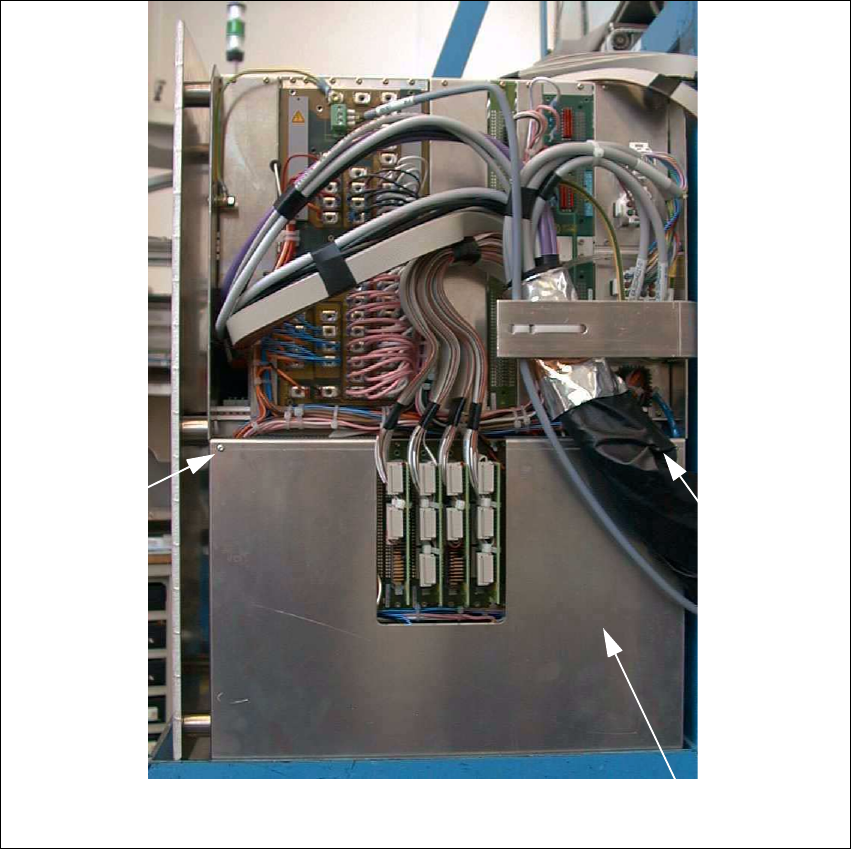

Abb. 1.8.2 Rückseite Steuereinschub
Å Entfernen Sie auf der Rückseite Steuereinschubs das Abdeckblech über der SMP- und AMS-
Backplane (Abdeckung 007, siehe Abb. 1.8.2).: 4 Schrauben M2,5 Innenvielzahn T8 lösen.
Abdeckblech 007
Schraube
Schraube
SIPLACE S-23 HM 1 Nachrüstanleitung S-23 HM auf SW V 502.xx inkl. RV6-DLM1-Kopf (Option)
Ausgabe 07/01 1.8 Ablauf: Hardware-Umbau
23

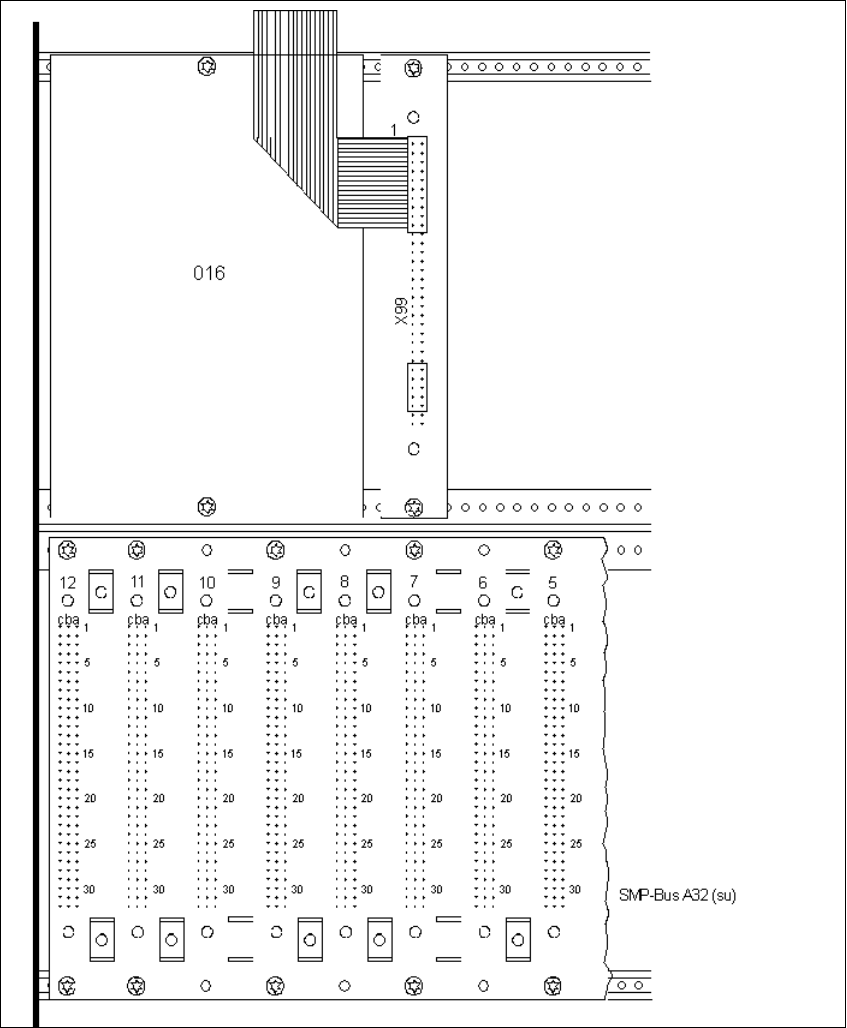

Abb. 1.8.3 Ansicht der Backplane vor Umbau
Å Biegen Sie das Flachbandkabel am 20-pol. Stecker auf Stiftleiste X99 (oberhalb SMP-Steck-
platz 7) nach hinten weg und ziehen Sie - falls erforderlich - den Stecker ab
Å Bauen Sie das Abdeckblech (016) oberhalb SMP-Steckplatz 8-12 ab: 2 Schrauben M2,5; In-
nenvielzahn T8, siehe Abb. 1.8.3.
