1 Nachrüstanleitung S-23 HM auf SW V 502.xx inkl. RV6-DLM1-Kopf (Option) SIPLACE S-23 HM
1.8 Ablauf: Hardware-Umbau Ausgabe 07/01
46
Å Entnehmen Sie den Pipetten-Abwurfbehälter und schrauben Sie den PPW fest.
4 Innensechskantschrauben M4, unterschiedlicher Länge, wie folgt:
– links hinten -> M4 x 40
– links vorne -> M4 x 50
– rechts hinten -> M4 x 45
– rechts vorne -> M4 x 10
1

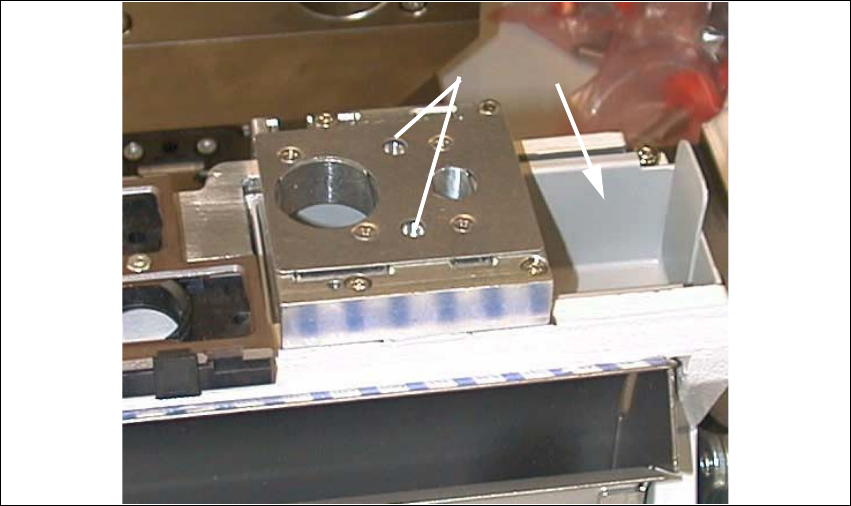

Abb. 1.8.22 PW RV6 Standard montiert, Abwurfbehälter eingesetzt
Legende:
1. Paßmarken (am PPW RV6 aus dem Nachrüstsatz bereits vorhanden)
2. Abwurfbehälter
Å Setzen Sie den Abwurfbehälter des PPW wieder ein.
1.8.9 Einbau: Pipettenwechsler-Balken mit Marken für Lageerkennung
Der Balken aus dem Nachrüstsatz muß am PPW RV12 immer eingebaut werden, da die beiden
Marken für SW V 502.01 erforderlich sind. 1
Am neuen PPW RV6 sind die Marken bereits vorhanden. 1
1
2
SIPLACE S-23 HM 1 Nachrüstanleitung S-23 HM auf SW V 502.xx inkl. RV6-DLM1-Kopf (Option)
Ausgabe 07/01 1.8 Ablauf: Hardware-Umbau
47
Å Setzen Sie den Balken (Nachrüstsatz) an der Abwurfposition des PPW ein und befestigen Sie
ihn mit den 2 Innensechskantschrauben M3 (siehe Abb. 1.8.19).

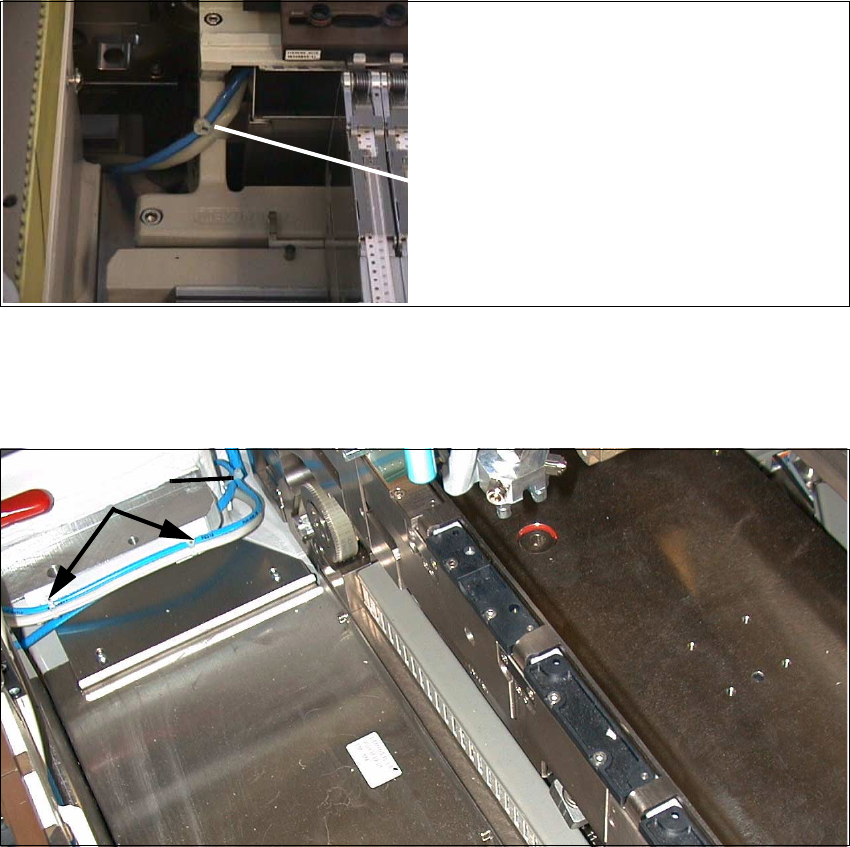

Abb. 1.8.23 Kabel und Druckluftschlauch am Träger für Pipettenwechsler befestigen
Å Befestigen Sie das Schnittstellenkabel und den Druckluftschlauch, wie oben dargestellt.
Abb. 1.8.24 Kabel und Pneumatikschlauch des PPWs am Maschinenständer befestigen
Legende:
3. 2 Befestigungssockel, selbstklebend, mit Kabelbinder
4. Kabelbinder
Kabelbinder
2
3
1 Nachrüstanleitung S-23 HM auf SW V 502.xx inkl. RV6-DLM1-Kopf (Option) SIPLACE S-23 HM
1.8 Ablauf: Hardware-Umbau Ausgabe 07/01
48
GEFAHR
Führen Sie die Reinigungsarbeiten mit Alkohol nicht in der Nähe von offenem Feuer aus ! 1
Å Entfetten Sie am Maschinenständer die Montagefläche für die 2 Befestigungssockel (Position
siehe Abb. 1.8.22). Bringen Sie die Befestigungssockel an.
Å Verlegen Sie das Kabel und den Pneumatikschlauch und bringen Sie die Kabelbinder an
(siehe Abb. 1.8.22).
Å Entfernen Sie alle Werkzeuge etc. aus dem Arbeitsbereich des Automaten und schließen Sie
die Maschinenständertüren.
