1 Nachr ü stanleitung S-23 H M auf SW V 502.xx ink l. RV6-DLM1-Kopf (Option) SIPLACE S -23 HM 1.10 SITEST: Anpassen der Maschinenkonfiguration, Eintrag Nullpunktkorrekturwer te RV6-Kopf Ausgabe 07/01 54 1.10.2 Konfigurat…
SIPLACE S-23 HM 1 Nachrüstanleitung S-23 HM auf SW V 502.xx inkl. RV6-DLM1-Kopf (Option)
Ausgabe 07/01 1.10 SITEST: Anpassen der Maschinenkonfiguration, Eintrag Nullpunktkorrekturwerte RV6-Kopf
53
1.10 SITEST: Anpassen der Maschinenkonfiguration,
Eintrag Nullpunktkorrekturwerte RV6-Kopf
GEFAHR
Beachten Sie den Gefahr-Text zur Arbeit mit dem SITEST-Programm im Abschn. 1.4. 1
1.10.1 Erster Start nach Softwareinstallation
Å Booten Sie die Maschine nach Installation der Software V 502.01.
Å Wird beim Hochfahren die Fehlermeldung "Kopftyp unbekannt" angezeigt, so wechseln Sie in
das SITEST-Programm.
HINWEIS: Dies kann bei Köpfen mit Fertigungsdatum ca. bis Okt. 00 der Fall sein, da im
Eprom dieser Köpfe noch kein Kopftyp eingetragen ist.
Å Tragen Sie in diesem Fall zuerst im Menü "Kopftausch" den entsprechenden Typ des DLM1-
Kopfes (6-er /12-er) ein, wie in der SITEST-Softwareanleitung V 502.xx, im Kapitel "Kopf-
tausch: RV-Kopf 1, RV Kopf 2", beschrieben.
1 Nachrüstanleitung S-23 HM auf SW V 502.xx inkl. RV6-DLM1-Kopf (Option) SIPLACE S-23 HM
1.10 SITEST: Anpassen der Maschinenkonfiguration, Eintrag Nullpunktkorrekturwerte RV6-Kopf Ausgabe 07/01
54
1.10.2 Konfiguration: RV6-DLM1-Kopf
Wählen Sie in der SITEST Grundansicht -> "Einstellungen" -> das Menü "Maschinenkonfigura-
tion" wird angezeigt: 1

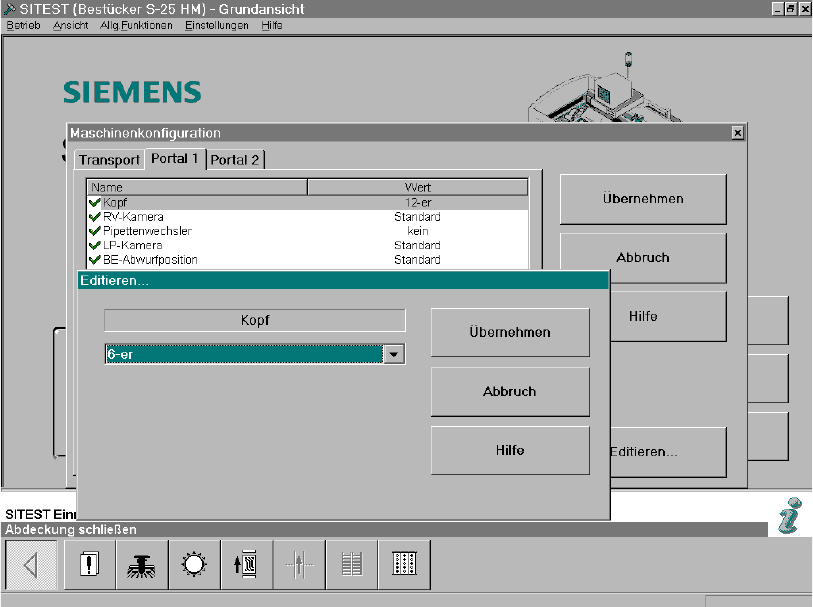

Abb. 1.10.1 SITEST: Maschinenkonfiguration, Auswahl RV-Kopf
Å Wählen Sie das "Portal 1/2" (Registerkarte) -> Klicken Sie auf den am Portal montierten
DLM1-Kopf (6-er/12-er) -> wählen Sie "Übernehmen".
SIPLACE S-23 HM 1 Nachrüstanleitung S-23 HM auf SW V 502.xx inkl. RV6-DLM1-Kopf (Option)
Ausgabe 07/01 1.10 SITEST: Anpassen der Maschinenkonfiguration, Eintrag Nullpunktkorrekturwerte RV6-Kopf
55
1.10.3 Konfiguration: PPW RV6 Standard
Å
Wechseln Sie in das SITEST-Programm.
Å Die Grundansicht wird angezeigt.
Å Wählen Sie ausgehend von der Grundansicht -> Einstellungen -> Maschinenkonfiguration ->
"Portal 1" bzw. "Portal 2", je nachdem an welchem Stellplatz der PPW RV6 eingebaut wurde.
Folgender Bildschirm wird angezeigt:
1

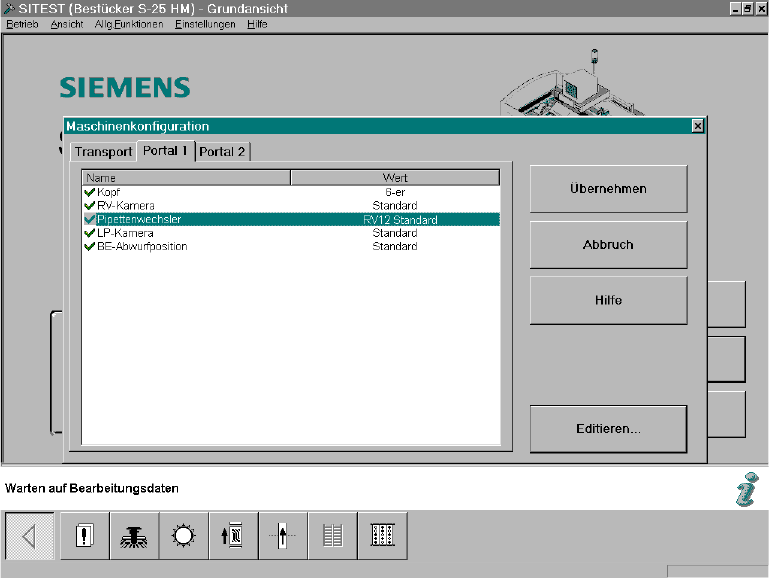

Abb. 1.10.2 SITEST-Bildschirm "Maschinenkonfiguration"
Å Klicken Sie auf "Pipettenwechsler" -> "Editieren" (Button).
Folgender Bildschirm wird angezeigt:
