1 Nachrüstanleitung S-23 HM auf SW V 502.xx inkl. RV6-DLM1-Kopf (Option) SIPLACE S-23 HM

1.11 Dynamikeinstellung Ausgabe 07/01

1.11 Dynamikeinstellung

VORSICHT

Nach Bestückkopf-Austausch muß die Dynamikeinstellung grundsätzlich überprüft werden.

Speziell bei Umrüstung von 12er auf den 6er Kopf (optional) ist die Z-Achse viel zu schnell und

der P-Anteil der DP-Achse viel zu gering.

Die Einstellung der Dynamik ist UNBEDINGT ERFORDERLICH !

Nach Einbau der modularen Kopfplatine (optional), müssen zudem die Spursignale abgeglichen

werden. 1

Å Führen Sie für den neuen 6-Segment-Revolverkopf, modular, den Abgleich der Z-Achse und

der dp-Achse durch.

Folgen Sie dazu der Einstellanleitung im SITEST -> Hilfe -> Dynamikeinstellung

oder anhand der Einstellanleitung (Art.-Nr. siehe Abschn. 1.7).

1.12 Kalibrieren der Bestückköpfe und Kameras

Voraussetzungen:

– Die Dynamik-Einstellung muß durchgeführt sein.

– Um die End-Betriebsbedingungen zugrundezulegen, wird empfohlen, die Schutzabdeckungen

beider Bestückköpfe vorher zu montieren.

HINWEIS

Falls bei der Kalibrierung Fehler auftreten, werden evtl. die falschen Achsdaten verwendet.

Folge: Während der Kalibrierung wird das Kalibrierteil nur um 45° gedreht oder der Maschinen-

nullpunkt stimmt nicht (um 5 mm oder ein Vielfaches davon).

Ändern Sie im Fehlerfall die Konfiguration zurück auf den 12er Kopf und danach wieder auf 6er

Kopf. 1

ÅFühren Sie die Kalibrierung "Bestückköpfe und Kameras" anhand der Softwareanleitung

SITEST V 502.xx durch.

Diese Kalibrierung ist Voraussetzung für das Vermessen des Pipettenwechslers!

SIPLACE S-23 HM 1 Nachrüstanleitung S-23 HM auf SW V 502.xx inkl. RV6-DLM1-Kopf (Option)

Ausgabe 07/01 1.13 SITEST: Pipettenwechsler RV6 Standard mit Pipetten belegen und kalibrieren

1.13 SITEST: Pipettenwechsler RV6 Standard mit Pipet-

ten belegen und kalibrieren

HINWEIS:

Im SITEST V 502.01 werden jetzt die Pipetten am Kopf und im PPW überwacht, wie mit der Sta-

tionssoftware.

Gehen Sie für den PPW MTC vor, wie in der "Nachrüstanleitung MTC an S-25 HM" beschrieben

(siehe Abschn. 1.7 1

Voraussetzungen:

– Neue Bestückköpfe DLM1 (6-er) und Pipettenwechsler (PPW 6 Standard) müssen konfigu-

riert sein (siehe Abschn. 1.10).

– Alle Bestückköpfe und Kameras müssen bereits kalibriert sein (siehe Abschn. 1.12).

1.13.1 Belegung mit Pipetten

Wählen Sie ausgehend von der SITEST-Grundansicht

die ICONE "Revolverköpfe" -> und weiter

"Revolverkopf 1" bzw. "Revolverkopf 2" .

Å Klicken Sie im Menü "Funktionen" auf die ICONE "Pipettenwechsler Kopffunktionen" .

Der folgende Bildschirm wird angezeigt:

1 Nachrüstanleitung S-23 HM auf SW V 502.xx inkl. RV6-DLM1-Kopf (Option) SIPLACE S-23 HM

1.13 SITEST: Pipettenwechsler RV6 Standard mit Pipetten belegen und kalibrieren Ausgabe 07/01

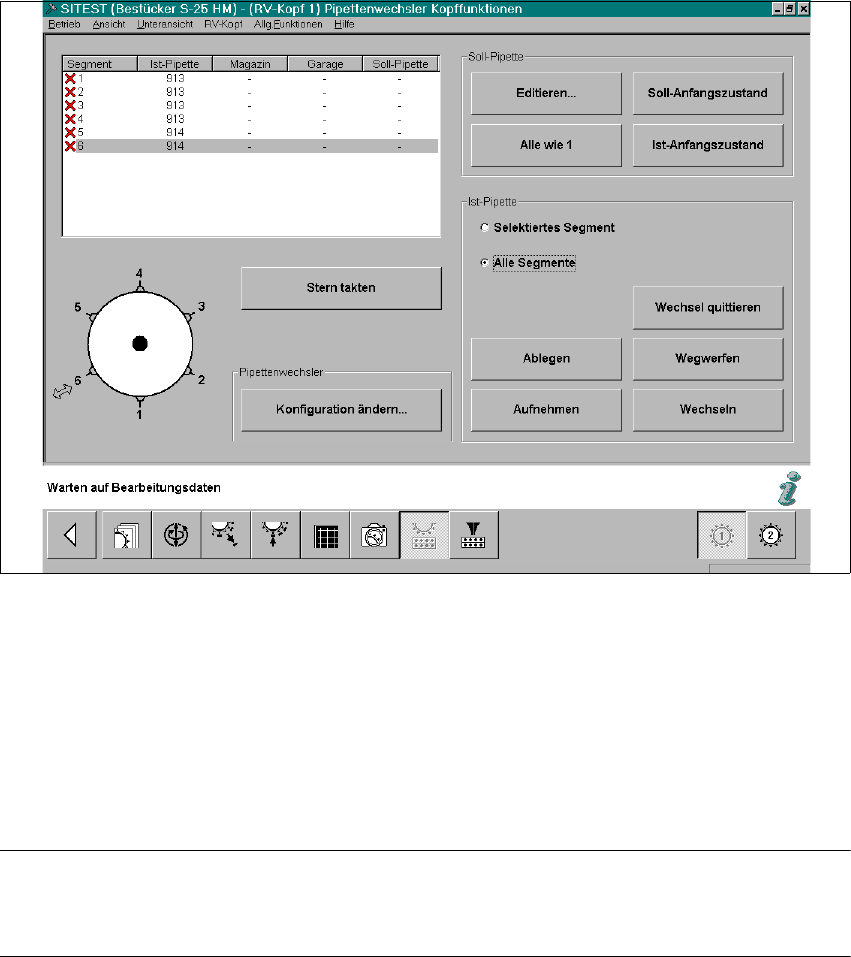

Abb. 1.13.1 SITEST: Pipettenwechsler-Kopffunktionen (Beispiel: RV6)

Å Setzen Sie am 6-Segment-Revolverkopf eine Pipette der Typreihe 900 und eine Pipette der

Typreihe 800 ein.

Für den Fall, daß Sie auch den PPW RV12 noch mal vermessen:

Am 12-Segment-Revolverkopf muß nur eine beliebige Pipette der Typreihe 900 am Kopf ein-

gesetzt werden.

HINWEIS:

Am RV6-Pipettenwechsler MUSS für die Vermessung der großen Pipetten (800 er -Serie) EINE

große Pipette am Kopf oder in der Garage 1, in dem betreffenden Magazin, vorhanden sein. 1

Å Führen Sie einen Doppelklick auf die jeweilige Zeile aus, wie auf folgendem Bildschirm darge-

stellt oder wählen Sie "Editieren" (Button):
