SIPLA CE S-2 3 HM 1 N achr ü stanleitung S-23 HM auf SW V 502.xx inkl. RV6-DLM1-Kopf (Option) Ausgabe 07/0 1 1.13 SITEST: Pipettenwechs ler RV6 Standard m it Pipetten belegen und kalibrieren 63 1.13.2 PPW R V6 kali brier…
1 Nachrüstanleitung S-23 HM auf SW V 502.xx inkl. RV6-DLM1-Kopf (Option) SIPLACE S-23 HM
1.13 SITEST: Pipettenwechsler RV6 Standard mit Pipetten belegen und kalibrieren Ausgabe 07/01
62
Å Wählen Sie "Pipettenwechsler Kopffunktionen" -> "Konfiguration ändern".
Der folgende Bildschirm wird angezeigt:
1
Abb. 1.13.3 SITEST: Pipettenwechsler-Konfiguration ändern (Beispiel: RV6)
HINWEIS:
Der RV6 PPW muß komplett mit Pipetten belegt werden:
- 9-er Magazine müssen mit 9-er Pipettentyp (z. B. Typ 920),
- 8-er Magazine müssen mit 8-er-Pipettentyp (z. B. Typ 820) definiert werden. 1
Å Wählen Sie für jedes Magazin die SOLL-Pipette (z. B. Typ 920 / 820) aus, die vorher am Kopf
definiert wurde -> wählen Sie "Übernehmen" (Button), um diese Pipette als IST-Pipette zu
übernehmen.
Å Setzen Sie für jedes Magazin den "Füllstand" (Button) auf "0" -> wählen Sie "Übernehmen"
(Button) -> Kontrollieren Sie die Füllstände.
Å Wenn am Portal 2 auch ein RV6-Kopf installiert wurde, führen Sie die oben beschriebene Kon-
figuration anschließend für Portal 2 durch (nicht erforderlich bei 12-Segment-Revolverkopf).
SIPLACE S-23 HM 1 Nachrüstanleitung S-23 HM auf SW V 502.xx inkl. RV6-DLM1-Kopf (Option)
Ausgabe 07/01 1.13 SITEST: Pipettenwechsler RV6 Standard mit Pipetten belegen und kalibrieren
63
1.13.2 PPW RV6 kalibrieren
Voraussetzung:
Belegung mit Pipetten, wie im Abschn. 1.13.1 beschrieben.
1
Å Wählen Sie zum Kalibrieren des neuen PPW
die ICONE "Pipettenwechsler-Magazinfunktionen" .

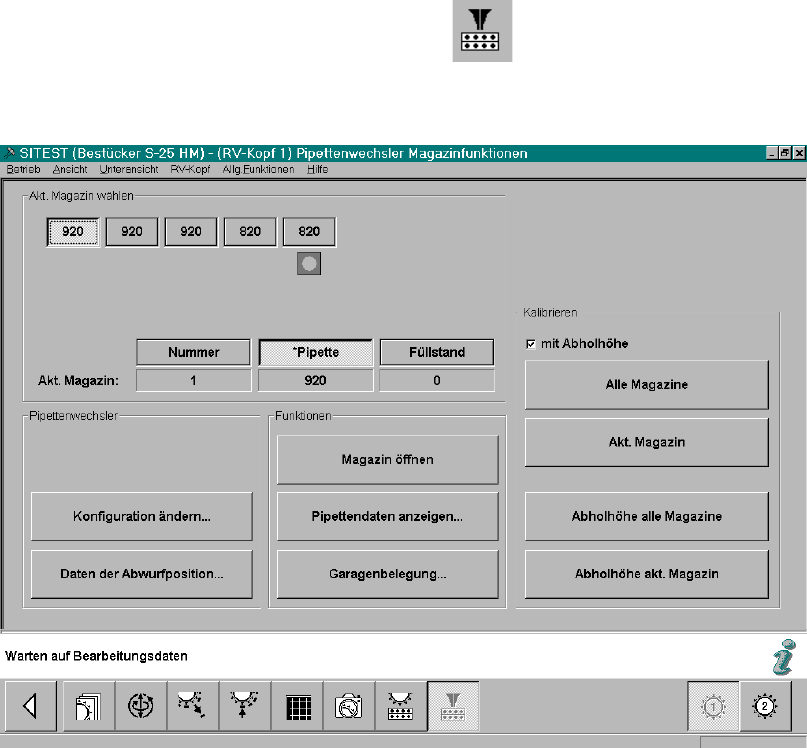

Der folgende Bildschirm für den PPW RV6 Standard wird angezeigt:
Abb. 1.13.4 SITEST: PPW-Magazinfunktionen (Beispiel: RV6)
Å Kontrollieren Sie ggf. noch mal die Magazinbelegung mit Pipetten und den Füllstand "0"
(Buttons) -> siehe Abb. 1.13.4.
Å Aktivieren Sie im Feld "Kalibrieren" die Funktion "mit Abholhöhe" -> wählen Sie "alle Maga-
zine" (Button) -> siehe Abb. 1.13.4:
Å Es folgt die Kalibrierung des PPW RV6 Standard:
Zuerst werden nun die Marken der Magazine und danach die Marken des Abwurfbehälters ver-
messen -> anschließend werden die Abholhöhen der einzelnen Magazine ermittelt.
1 Nachrüstanleitung S-23 HM auf SW V 502.xx inkl. RV6-DLM1-Kopf (Option) SIPLACE S-23 HM
1.13 SITEST: Pipettenwechsler RV6 Standard mit Pipetten belegen und kalibrieren Ausgabe 07/01
64
Å Kontrollieren Sie abschließend - für JEDES Magazin einzeln - die ermittelten Abholhöhen:
Wählen Sie nacheinander die Magazine durch Anklicken des jeweiligen Buttons
-> wählen Sie jeweils "Pipettendaten anzeigen".
Å Vergleichen Sie - für jedes Magazin einzeln - die ermittelten Werte in der letzten Spalte:
– Die max. zulässige Toleranz aller Werte eines jeden Magazins zum jeweils benachbarten
Magazine ist +/-10 Digits.
– Die Werte in der letzten Spalte eines Magazins müssen im Bereich zwischen 870 bis 929
Digits liegen.
Å Wenn die Werte die Werte in Ordnung sind, wählen Sie "Einstellungen" -> "Maschinendaten
speichern".
Å Wenn Abweichungen bestehen, so prüfen Sie,
Å ob die PPW-Montagefläche der Aufnahme einwandfrei / sauber ist.
Å ob der Pipettenwechsel richtig ausgeführt wurde / eine Schwergängigkeit der Pipette auf
der Pinole besteht.
Å Führen Sie nach Beseitigung der Ursache die Ermittlung der Abholhöhen inkl. Kontrolle und
Speichern der Werte erneut durch, wie oben beschrieben.
Å Beenden Sie den SITEST und führen Sie einen Neustart der Maschine durch.
Å Setzen Sie - nach Einbau eines RV6-Kopfes oder Wiedereinbau eines Kopfes - die Arbeit mit
dem "RV Mapping" fort.
1.13.3 RV-Mapping
Führen Sie nach Einbau eines RV-6-Kopfes oder Wiedereinbau eines Kopfes das RV-Mapping
durch. 1
Å Gehen Sie nach der Softwareanleitung SITEST V 502.xx vor.
1.13.4 Feinkalibrierung
Å
Führen Sie die Feinkalibrierung anhand der Softwareanleitung SITEST V 502.xx durch.
1.13.5 Konfiguration: Automatische Druckluftabschaltung
Die Aktivierung der automatischen Druckluftabschaltung dient Sparzwecken, ist also nicht zwin-
gend erforderlich / je nach Kundewunsch.
-> Einstellung erfolgt durch den Bediener/Einrichter in der Stations-GUI. 1
