Nordson ASYMTEK 电话 : +1.760.431.1919 电邮 : info@nordsonasymtek.com 2747 Loker Avenue West Carlsbad, CA, USA 92010-6603 2018 年 03 月 26 日发布 ( 更新 ) 尺 寸 单 位 为 毫 米 技 术 规 格: T M S p e c t r u m I I P r e m i e r S 2 - 9 0 0 P 正…
2 |
单轨或双轨配置
可选预热及点胶后加热平台
Spectrum II Premier S2-900P特性
TM
Spectrum II Premier S2-900P
TM
Monocle视觉包
包含5个轴上/轴外的光源
可选倾斜喷射点胶
其他特性
双阀双重点胶 (两个点胶阀独立运作)
外置大容量储胶罐: 600毫升(20盎司)，含外置进胶
和胶粘剂液位感应器
加热盘，工艺开发(批量处理)
低胶量感应器(磁感应或电容式)
材料输送: MH-900 系列上板机/下板机，超薄晶
圆，裸晶圆
SECS/GEM 接口
挥发性有机化合物点胶的连锁通风 (如: 助焊剂或
底漆)
标准配置可编程胶水
压力和阀压力控制
TM
标准配置Fids-on-the- Fly
用于高速定位基准
标准配置激光高度探测器
标准专利型自动工艺校准
喷射技术 (CPJ) 称量台
3
|
TM
技术规格: Spectrum II Premier S2-900P
运动系统
Z轴可重复性:
X-Y可重复性:
X-Y 加速度:
X-Y 速度:
X-Y-Z 编码精度:
±15 微米 (0.0006英寸), 3 sigma
±15 微米 (0.0006 英寸), 3 sigma
1 g 最高
1 米/秒 最高 (40 英寸/秒)
1 微米
胶水点胶准确性和可重复性
单阀：
C ≥ 1.0:
p
(1)
C ≥ 1.0 :
pk
±35微米 (0.0016英寸)
±40微米 (0.0016英寸)
Z轴间隙
(2)
Z轴重复性 :
最小Z轴间隙:
±15 微米 (0.0006 英寸), 3 sigma
50微米 (0.002 英寸)
厂区要求
系统占地:
空气供应:
电源(主):
通风:
(4)
系统重量 :
单加热平台: 600 毫米宽x 1321 毫米
深(23.6 x 52.0英寸)
双加热平台: 850 x 1321 毫米 (33.5 x 52.0 英寸)
三加热平台: 1100 x 1321 毫米 (43.3 x 52.0 英寸)
双压缩空气供应: 一个 3 CFM @ 100 psi 压缩空气
供应接触式加热器，以及第二个 1 CFM @ 100 psi
压缩空气供应系统的其余部分 (100 psi = 689 kPa,
6.8 atm)
相应的电源供应，建议 200-240 伏交流电，
47-63 Hz 单相，30 A
向下或向上排风
377-422 千克 (830-930磅)
Spectrum II Premier S2-900P
TM
点胶区域 (X-Y)
339 x 410 毫米 (13.3 x 16.1 英寸)
传送系统
基板/载具最大厚度:
基板/载具最大长度:
基板/载具最小长度:
基板/载具最大宽度:
(3)
基板/载具最小宽度 :
12 毫米 (0.5 英寸)
单平台: 340 毫米 (13.4 英寸)
三平台: 320 毫米 (12.6 英寸)
25 毫米 (1.0 英寸)
单轨: 535 毫米 (21.1 英寸)
双轨: 最大至228 毫米 (9.0 英寸)
(配置可变)
34 毫米 (1.3 寸)
(1)
胶水点胶Cpk值是根据Nordson ASYMTEK公司标准的密封线路径和胶点精确度
测量法测试所得。
(2)
Z轴间距重复性数据的测量源于Nordson ASYMTEK公司标准的白色瓷片，使用
其它基底时测量数据有可能不同。
(3)
更小尺寸的基板或载具请和工厂联系。
(4)
系统重量会因为配置不同而有所变化。
Nordson ASYMTEK
电话: +1.760.431.1919
电邮: info@nordsonasymtek.com
2747 Loker Avenue West
Carlsbad, CA, USA 92010-6603
2018年03月26日发布(更新
)
尺寸单位为毫米
技术规格:
TM
Spectrum II Premier S2-900P

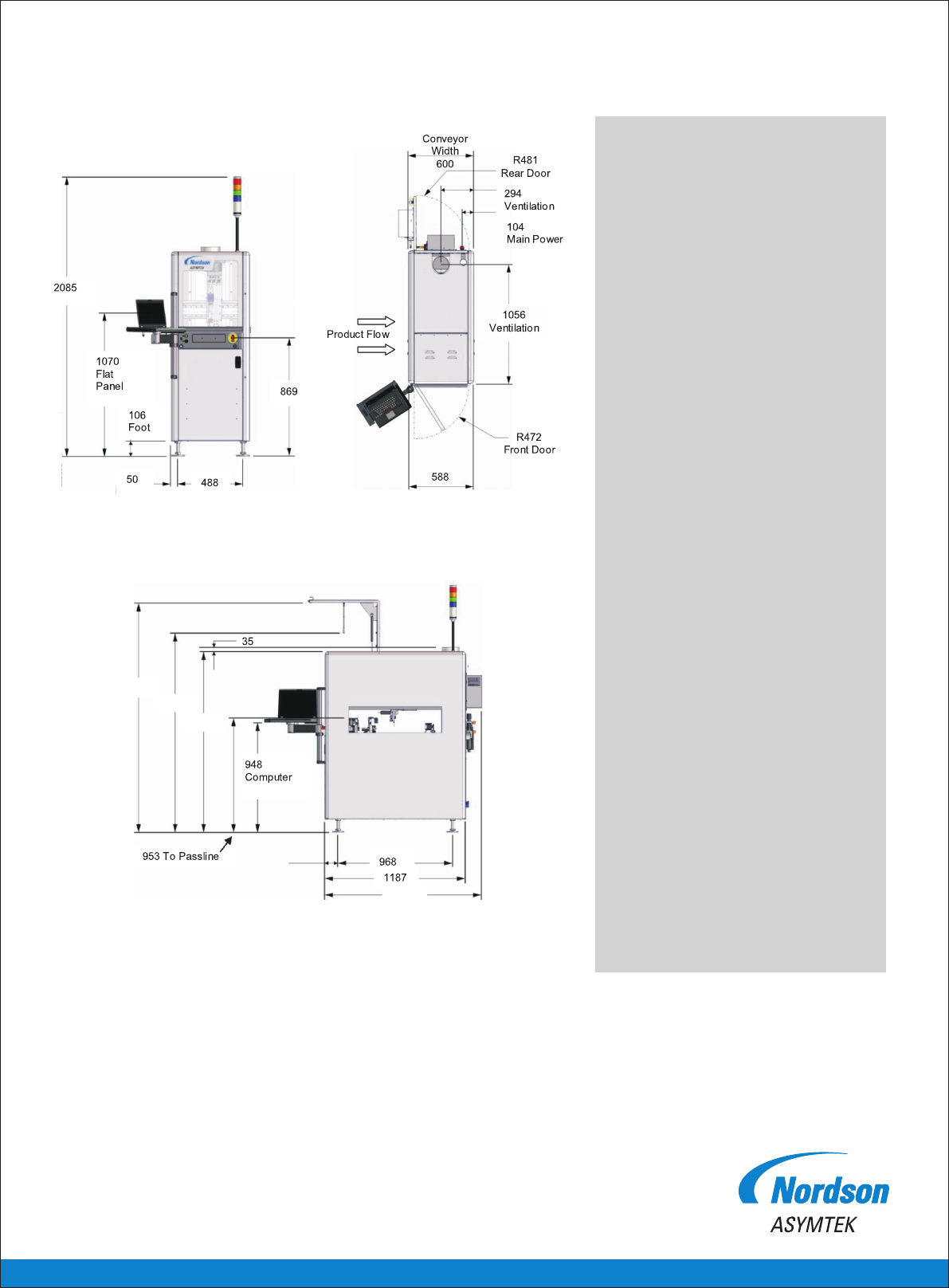

正面图(毫米) 俯瞰图(毫米)
侧面图(毫米)
更多信息，
请洽ASYMTEK当地办事机构
Nordsonasymtek.com
北美总部
美国加利福尼亚州卡尔斯班
中国
www.nordsonasymtek.com/cn
Email: china.at.cs@nordson.com
上海
浦东张江高科技园区郭守敬路137号201203
+86.21.3866.9166
北京
朝阳区东三环北路辛二号，迪阳大厦1205室
100027
+86.10.8453.6388
广州
天河区水荫路115号天溢大厦4楼A区510075
+86.20.8554.0092
台湾
+886.229.02.1860
欧洲
荷兰
日本
东京
韩国
首尔
印度
金奈
东南亚/澳大利亚
新加坡
